CFD流体仿真用储液水槽结构设计

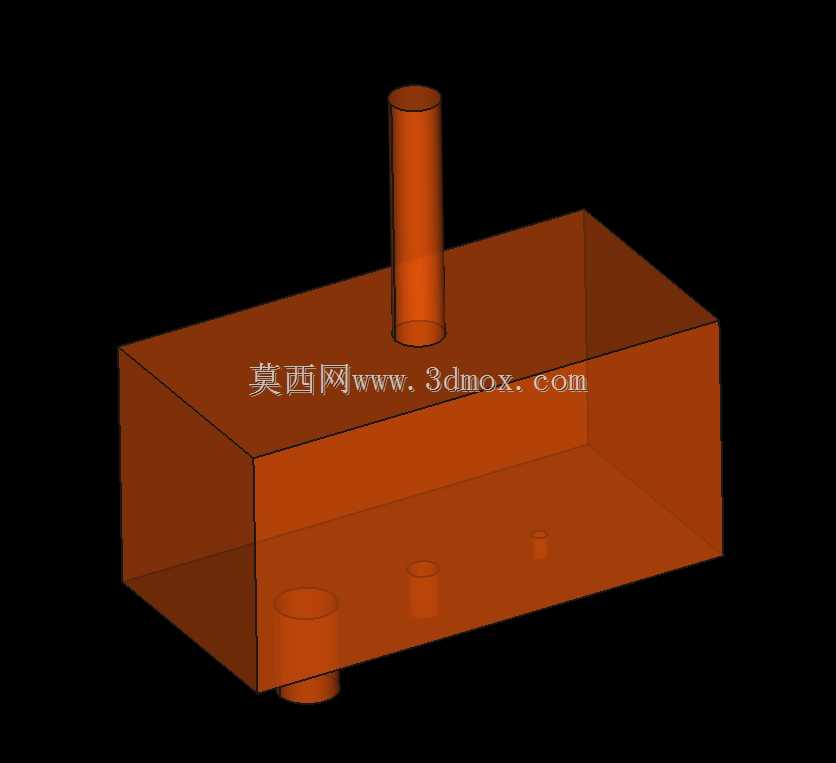

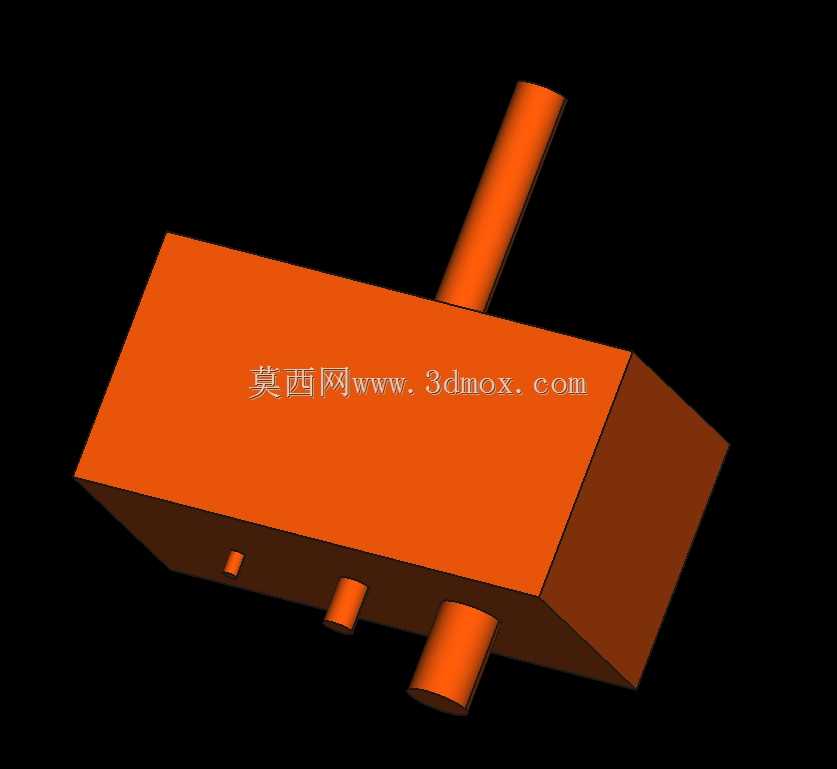

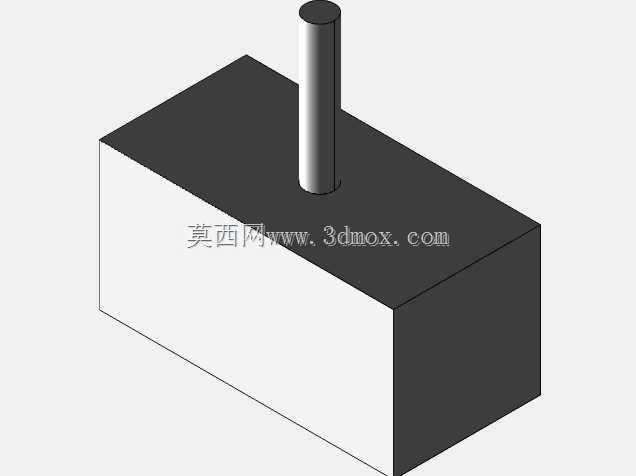

　　这套水槽结构的建模逻辑，完全围绕流体仿真试验的实际边界搭建，没有多余装饰特征，所有壁面、接口的位置都对应试验台的安装需求。主体采用长方体敞口槽腔，槽壁厚度均匀，既满足可视化观测的透光性要求，也能在仿真中简化网格划分，减少不必要的薄壁特征带来的计算量。顶部居中位置设置竖直进液立管，管口高出槽体上沿，进液方向垂直向下，可模拟重力注液、顶部射流充液等多种工况；立管与槽顶采用贯通式连接，内壁与槽腔顶面平滑过渡，避免仿真中出现尖角回流区。槽体底部分布三个不同直径的竖向接口，从左至右口径依次缩小，可分别作为排液口、取样口、液位检测接口，也可在多相流仿真中作为不同介质的注入通道；接口均伸出槽底一定长度，方便外接管路时预留卡箍或法兰的安装空间，

　　不会与槽底支撑面发生干涉。从安装边界来看，槽体底面为平整安装面，可直接固定在试验台架上，四周外壁无外凸结构，台架只需预留对应槽体长宽的矩形安装区域即可；顶部立管的高度需纳入整体安装高度核算，若试验台上方有管路排布，要保证立管顶端与上方管线留有足够的对接操作空间。底部三个接口的中心距经过规整排布，相邻接口之间留有足够的管路安装间距，外接软管或硬管时不会出现管件碰撞，也方便手动操作阀门。在实际应用场景中，这类结构常出现在高校流体力学教学试验台、小型化工原理试验装置、水处理工艺中试设备里，用来完成液相流态观测、液位波动模拟、不同入口流速下的槽内流场分布验证等工作。建模时特意保留了槽腔内部的完整空腔，没有做实体填充，

　　导入仿真软件后可直接抽取流体域，省去二次修补几何的步骤；所有转角处均采用小半径圆角过渡，既符合实际板材折弯焊接的加工工艺，也避免仿真中直角位置出现应力集中或流速奇异点。槽体的长宽高比例偏向浅宽型，这种比例能让流体进入槽内后有足够的扩散空间，适合观测液面波动、底部沉积、入口射流的扩散形态；如果是深槽结构，流体容易在竖向形成大范围回旋，反而不利于基础流态的观测对比。底部接口的口径差异化设计，也能支持变流量排液试验：大口径接口可快速放空槽内液体，小口径接口可控制小流量连续出流，模拟工业储槽的连续进出液工况。对于结构设计人员来说，这个模型的参考价值在于接口布局与槽体比例的匹配逻辑——很多新手设计储槽时容易随意排布接口，

　　忽略外接管路的操作空间和流体流出时的流态干扰，而规整的接口排布既能降低加工时的定位难度，也能让仿真结果更贴近实际运行状态。槽壁的厚度取值也兼顾了刚性与透光需求，若采用透明有机玻璃加工，该厚度可满足常压储液的强度要求，不会因槽内液体静压出现明显鼓胀变形；若采用金属板材焊接，该厚度也留有足够的焊接余量，后续可根据实际承压需求调整壁厚，整体结构的特征关联性很强，参数修改后不会出现几何报错。
