CFD模拟用多面体储液罐体结构

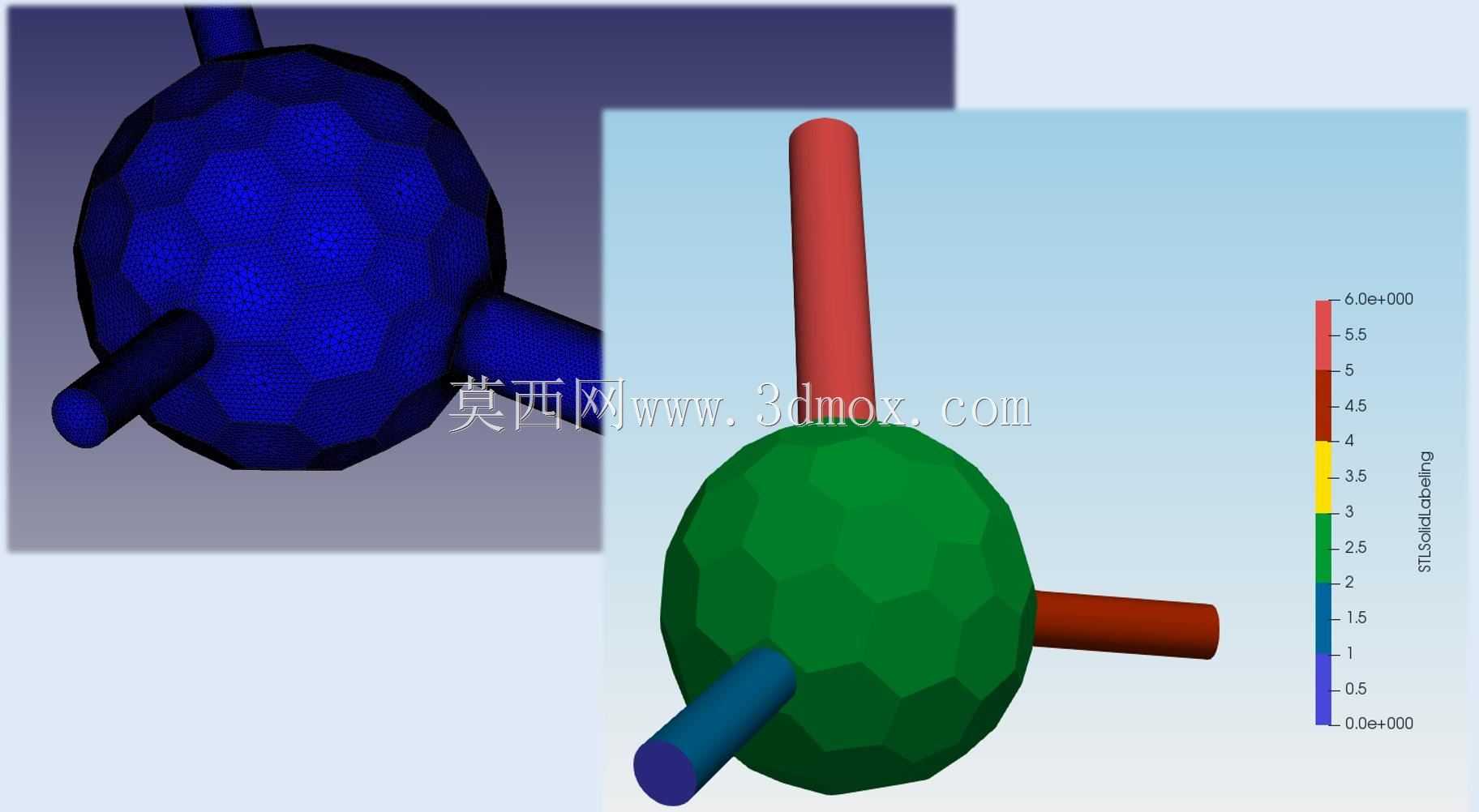

　　该储液结构主要面向流体仿真与小型储液回路的前期验证，核心腔体采用多面体外轮廓，而非传统光滑球罐或圆柱罐。这种处理并非单纯为了造型变化，而是为了在网格划分阶段获得更稳定的面域边界，便于在多支管交汇区域控制局部网格尺寸，减少曲面畸变对压力、速度和相分布结果的干扰。对于需要反复调整进出口位置、对比不同接管角度的仿真任务，这种几何表达方式能够明显缩短前处理周期，也更容易在网格无关性验证中观察流场细节。

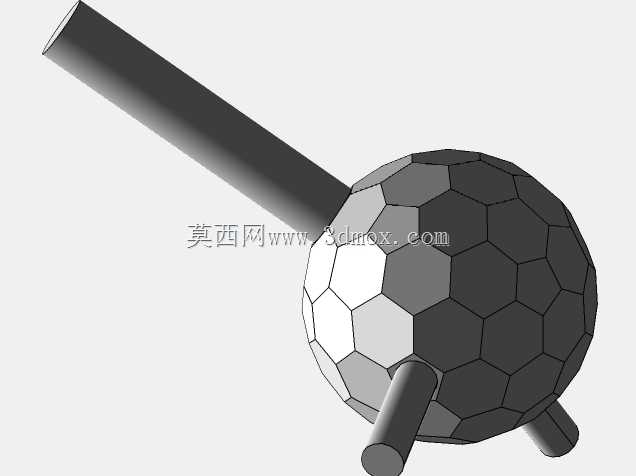

　　罐体中心为近似球形的储液空间，外表面由若干平面多边形拼接而成。各多边形面在建模时保持共边和封闭，避免出现自由边、重叠面或非流形边，这对后续布尔运算、抽取流体域以及生成计算网格都很关键。与完全光滑的球体相比，多面体表面在视觉上能更直观地反映网格面分布趋势，工程师在检查模型时可快速判断接管与腔体的连接是否光顺，局部是否存在尖角或狭小区域。实际建模中，多边形边长应尽量均匀，相邻面夹角不宜突变过大，否则在流体计算中容易形成局部伪涡流，影响对真实流动趋势的判断。

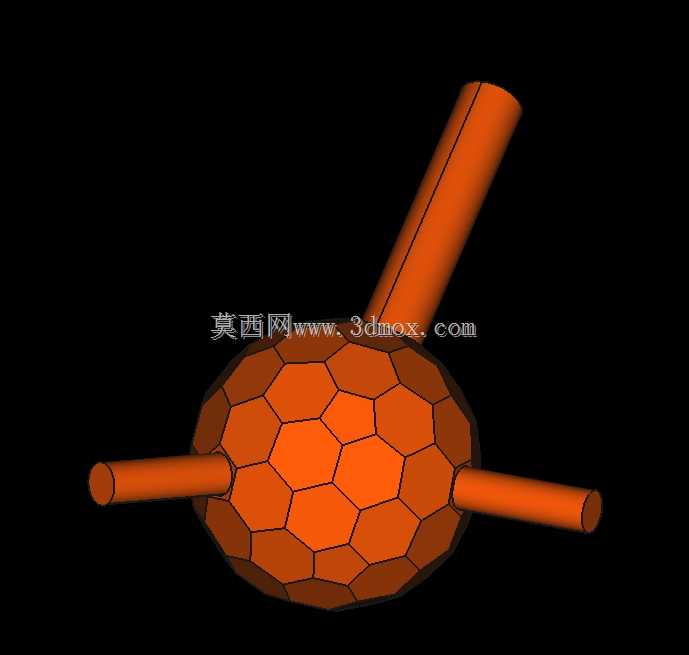

　　三根接管分别从不同方向接入腔体，其中一根沿近似竖直方向延伸，另外两根分布在侧向并形成空间夹角。这样的布置适合模拟带进出流和旁通回路的储液单元，可用于研究介质进入腔体后的扩散、转向、滞留区以及出口抽吸效果。接管与腔体连接处采用连续过渡，避免根部出现直角台阶；在仿真模型中，这种过渡直接影响近壁面网格质量和边界层布置。若用于结构校核，还可在该区域进一步细化圆角尺寸，以降低应力集中系数。

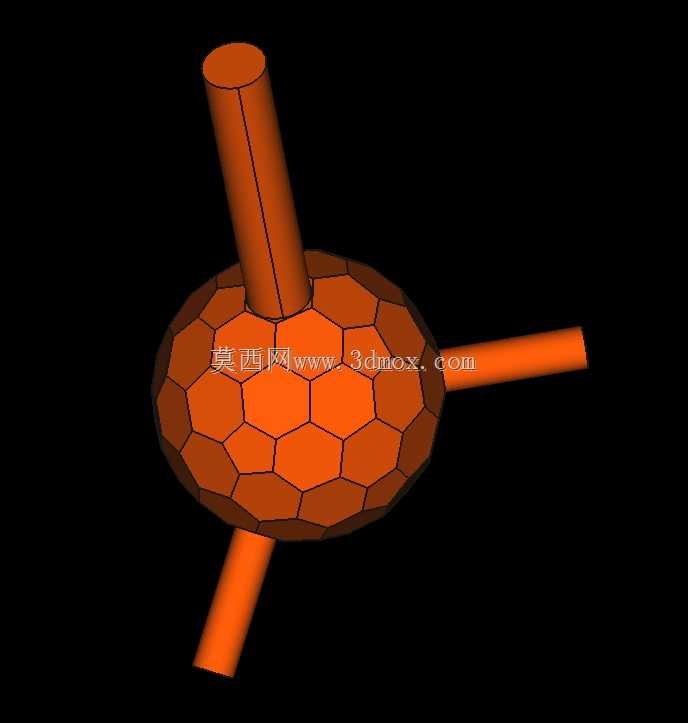

　　从安装边界看，三根圆柱接管构成了主要外部干涉轮廓。竖直接管向上延伸长度最大，布置时需预留上方管路连接和操作空间；侧向两根接管的轴线不在同一平面，安装时不能只按二维投影判断间距，必须结合三维坐标核对相邻阀体、管夹和支架的位置。罐体底部若设置支撑，支撑面应避开接管根部，并尽量让载荷传递到腔体加强区域，而不是直接作用在多边形面中心。由于该模型重点服务于CFD分析，壁厚可根据仿真目标简化：若只计算内部流场，可保留内腔面；若同时开展热交换或结构强度评估，则需补充实体壁厚并定义材料属性。

　　在流体仿真场景中，这类结构常用于验证储液罐内的液位波动、介质混合、气泡排出、死区范围以及压降变化。多面体腔体虽然不是常规量产容器的最终外形，却能作为抽象化验证模型，帮助工程师在方案阶段快速比较接管方位、管径比例和腔体容积的影响。当进出口流量发生变化时，三根接管之间的流道关系会直接决定腔内是否形成短路流；若某根接管作为排气或回流口使用，其插入深度和开口方向还需要在该基础模型上继续调整。

　　建模思路上，应先确定腔体中心、三根接管轴线和主要流通直径，再生成多面体外包络面，最后完成接管与腔体的布尔合并。这样可以保证关键流道尺寸优先，而不是让外观多边形约束管路布置。多边形数量不宜过少，否则腔体过于棱角化，与真实储液空间偏差过大；也不宜过多，否则会失去简化意义并增加网格数量。对于需要参数化优化的场景，可将接管角度、接管长度、多边形面大小和腔体等效直径设为变量，通过批量重建几何对比不同方案的流场均匀性。

　　现场集成时，还要考虑接管端部的连接标准。虽然模型中以光面圆柱表示，但在实际系统中需延伸出焊接端、法兰端或螺纹端，并核对相邻管路的拆装方向。多面体表面若作为外罩或支撑接触面，应选择面积较大、法向稳定的多边形作为安装基准；过小或倾斜严重的面不适合直接承载。整体来看，该结构的价值不在于替代成品储液罐，而在于提供一个边界清晰、支管关系明确、适合CFD前处理的简化罐体对象，使流体方案验证能够在可控几何条件下展开。
