带槽弯管流体仿真结构设计

　　在化工流体输送、暖通空调、实验台架以及小型换热系统中，弯管承担着改变介质流向、衔接不同安装空间的作用。直管段的阻力计算通常较为直接，但流体经过弯头时会出现离心效应、二次流和局部压力损失，若管壁还带有槽道结构，流场分布会进一步复杂化。这个带槽弯管的建模重点并不只是把几何外形做出来，而是要让曲面连续、槽道位置准确，并为后续网格划分和流固耦合分析留出合理的几何基础。

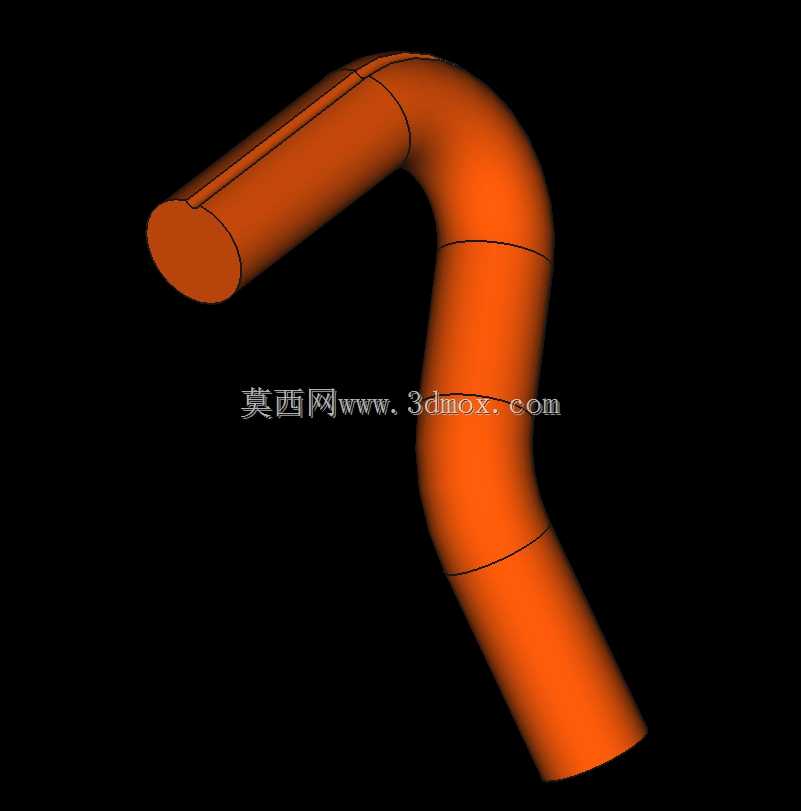

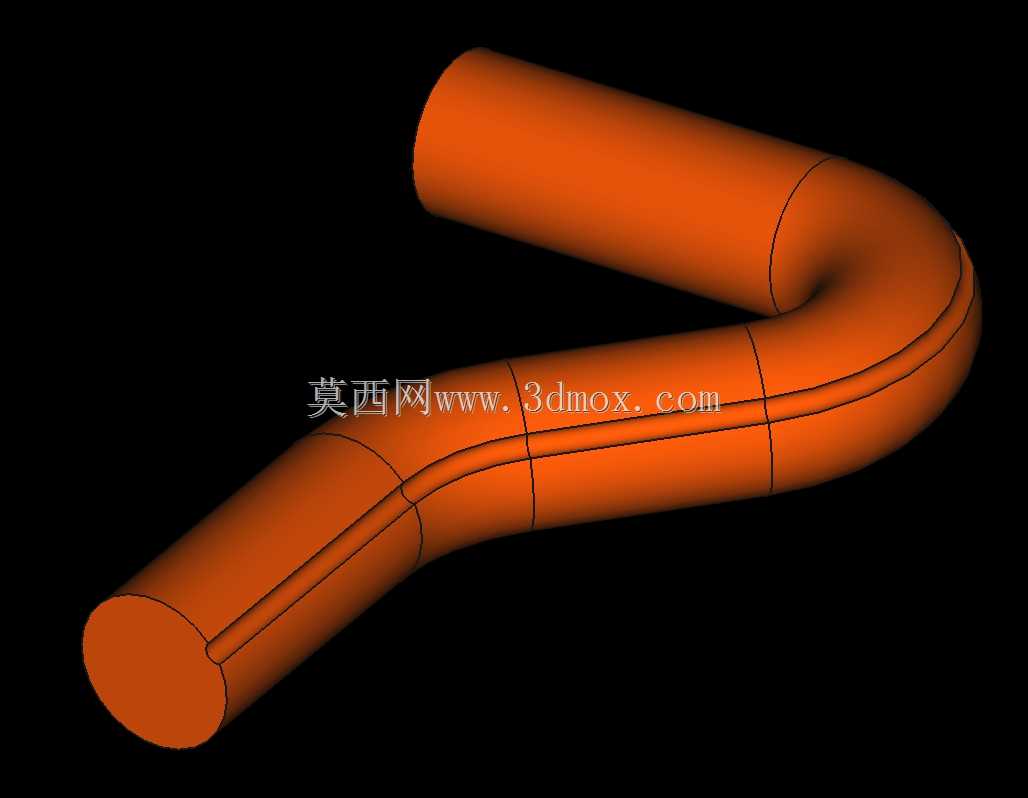

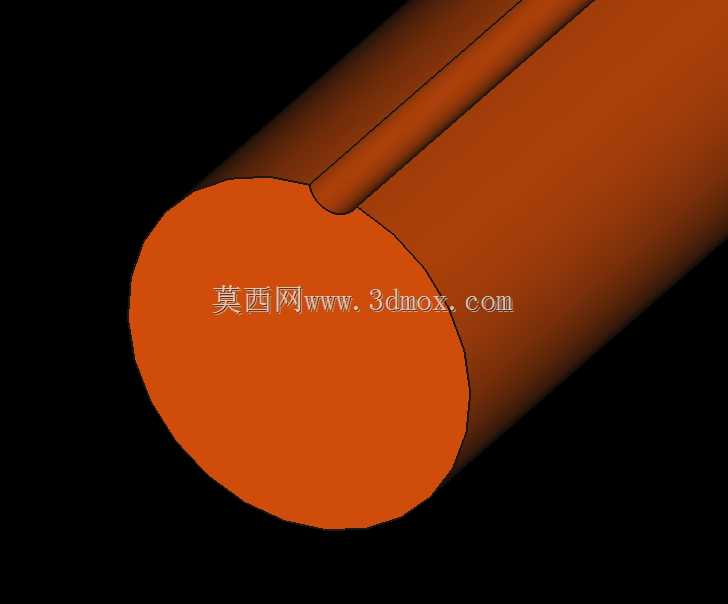

　　从结构形式看，该零件主体为平滑弯曲的空心管，弯曲段保持连续过渡，避免尖角造成的应力集中。管壁上的槽道沿走向布置，既可能用于增强扰动、改变边界层发展，也可能服务于换热强化或传感器安装定位。槽深、槽宽以及槽与弯曲中心线的相对位置，会直接影响近壁区流速分布；若槽道过深，局部低压区可能扩大，带来额外阻力；若槽道过浅，则对流动的干预作用有限。因此在建模时不能只追求视觉效果，需要把槽道作为功能特征处理，保证其截面沿路径扫掠时不出现扭曲、自交或壁厚突变。

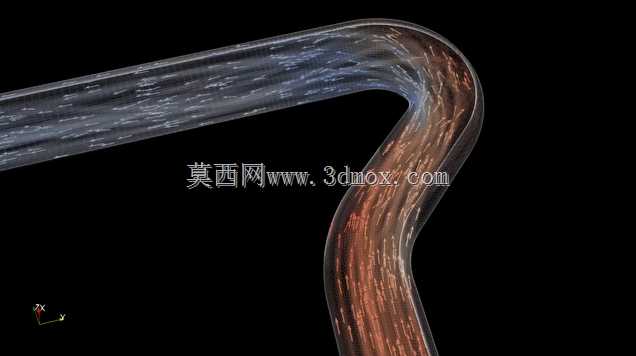

　　这类弯管常见于需要精确控制流向的实验装置，也可作为教学案例用于演示弯头内的速度分层、压力梯度和湍流发展。实际选型时，工程师通常先确认两端接口的中心距、弯曲半径、管径以及安装方向，再判断周围是否需要预留法兰、卡套或焊接空间。弯曲半径过小会使介质转向剧烈，压力损失上升；弯曲半径过大则占用更多布置空间。带槽结构还会影响清管和维护，若介质含颗粒或易结垢，槽道方向与粗糙度必须纳入评估，否则长期运行后可能出现沉积。

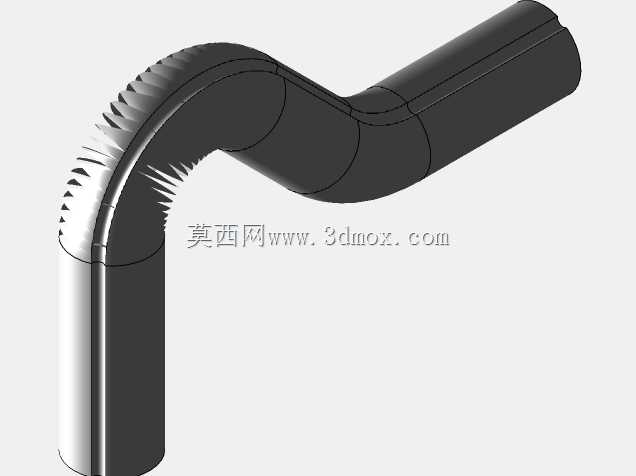

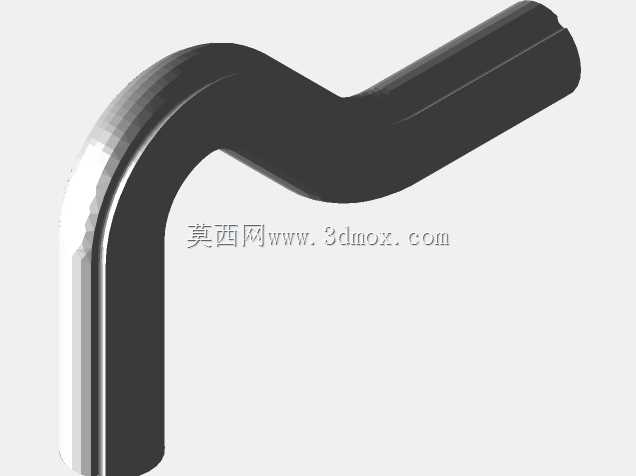

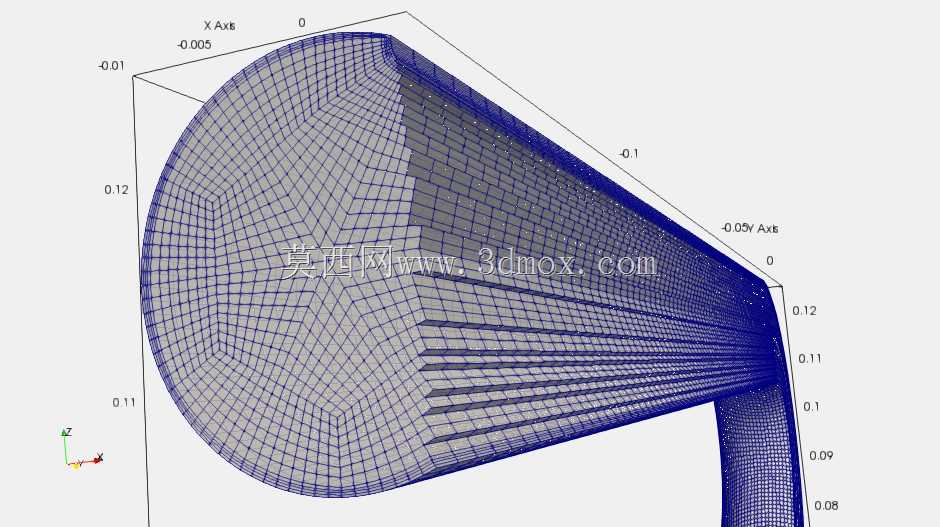

　　设计思路上，先建立管体中心线路径，再沿路径生成等直径或受控变径的管壁，随后在指定区域切除或附加槽道特征。弯曲段应重点检查曲率连续性，因为网格在高曲率区域容易产生畸变，六面体网格对几何质量尤其敏感。槽道与主管壁相交处需要保留清晰棱边，但不应留下破碎面；若用于CFD计算，流体域应单独抽取，确保进出口端面平整、壁面连接闭合。若还要开展FEA分析，则需在槽底、弯头外侧等应力较高位置保留足够几何细节，以便评估内压作用下的壁厚安全裕度。

　　安装边界方面，弯管两端通常需要与直管、阀组或设备接口对齐，模型中应明确端面法向和中心线落点。空间校核时不仅要看管体本身，还要考虑槽道是否与支架、保温层、线缆或邻近管路发生干涉。若槽道用于安装测温、测压元件，还需确认元件插入深度不会明显侵占主流通道。对于需要进行模态或振动分析的场景，支撑点应尽量靠近弯头前后，降低流体脉动诱发的管路振动。

　　从工程表达角度，这个模型适合用来展示复杂弯管从几何建模到仿真前处理的完整思路：中心线决定走向，壁厚决定承压能力，槽道决定局部流动干预，曲面质量决定网格成败。建模完成后，可通过剖切检查内壁是否光顺，通过曲率分析识别急变区域，通过体积或截面测量核对流道面积是否一致。对于结构设计人员，它提示管路设计不能只停留在二维走向图；对于仿真人员，它说明几何清理和特征保留之间需要根据分析目标取舍。把这些工程约束落实到模型中，才能让带槽弯管既满足安装空间要求，又在流体性能和结构可靠性之间取得平衡。
