CFD模拟用简易水液压止回阀结构

　　在液压与给排水管路的流体仿真工作中，止回阀的内部流道建模质量直接决定压力损失、回流抑制与阀芯受力分析的可信度。这套模型没有照搬成品阀门的复杂壳体与外接法兰结构，而是把核心流道、阀芯容腔与进出口边界单独提取出来，专门服务于网格划分与流场计算，避免无关几何细节给CFD前处理造成冗余负担。

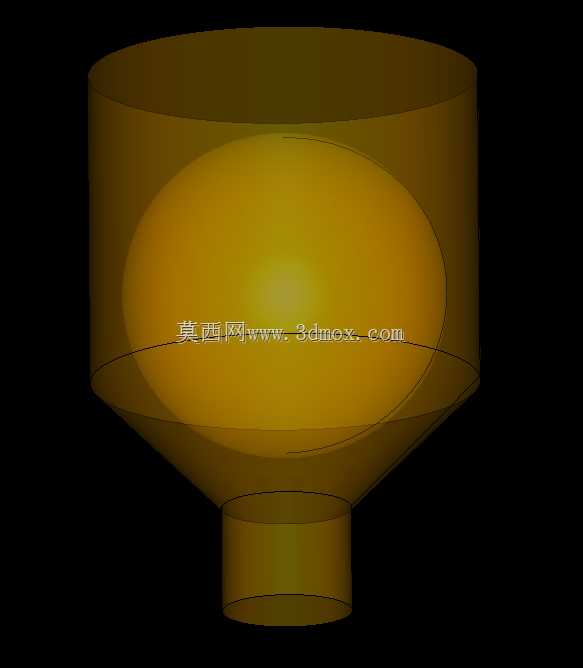

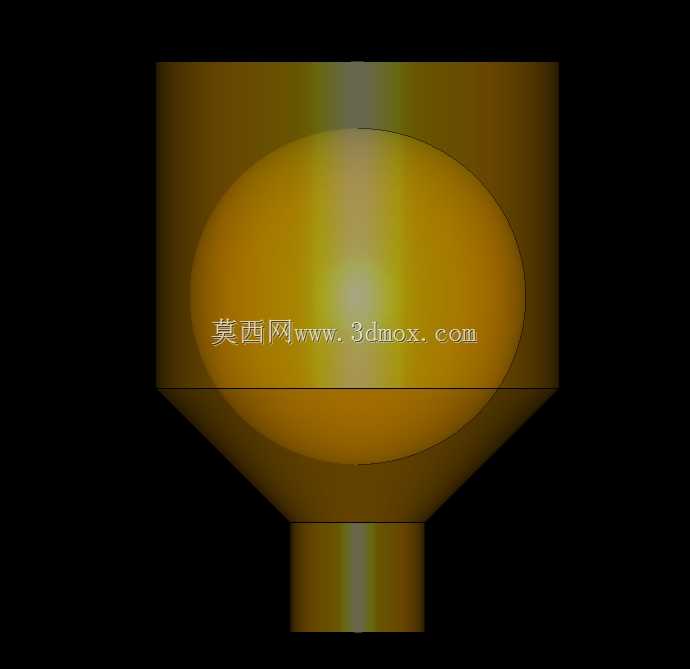

　　从结构上看，模型上部为圆柱形阀腔，内部容纳椭球形启闭件，下部通过锥形过渡段收窄为同轴入口短管。这种锥段过渡并非随意绘制：它一方面引导来流平缓进入阀腔，降低入口处的局部涡流与流速突变；另一方面为椭球阀芯提供落座导向，使关闭状态下阀芯能够自然封堵下方流道，阻断介质反向流动。上部圆柱腔的直径大于入口管径，可为阀芯开启提供足够的上浮空间，同时让过流面积在阀芯抬升后逐步扩大，减少节流带来的能量损失。

　　椭球形阀芯是该模型的功能核心。与平板式或锥面阀芯相比，椭球曲面在不同开度下都能形成相对连续的过流断面，流场分布更平顺，适合用来观察不同流量、不同压差下的阀芯受力变化。建模时阀芯与腔壁之间保留了合理的径向间隙，既模拟实际运动中的导向与泄漏通道，也为流体域抽取提供明确边界。在CFD设置中，既可以把阀芯处理为固定开度的稳态计算，也可以结合动网格或六自由度方法分析其瞬态开启、关闭过程，评估水锤风险与启闭冲击。

　　进出口采用短圆柱直边结构，目的是在仿真中预留充分的管段延伸条件。实际工程计算里，阀门前后通常需要连接数倍管径长度的直管，才能让进出口流速分布充分发展，避免边界条件直接作用在阀口附近造成结果失真。模型保留的短管特征可与延伸管段无缝对接，同轴度由整体回转结构保证，不会出现错边或台阶干扰流态。

　　设计思路上，这套几何优先服务于“流体域”而非“加工制造”。因此它省略了螺栓、密封件、手柄、外部加强筋等对内部流场影响很小的零件，使计算资源集中在阀腔、锥段与阀芯周围的关键区域。对于需要对比不同阀芯型线、不同锥角或不同腔径方案的工程师，这种简化结构也便于参数化修改：调整椭球长短轴、锥段收敛角、入口管径或阀腔高度后，能够快速重新生成流体域并完成多轮仿真，筛选出压损更低、回流抑制更稳定的方案。

　　安装边界方面，该模型呈现的是轴对称回转体，主安装基准为入口短管的轴线与下端面。上部圆柱腔外壁可作为虚拟腔体边界或与简化阀体配合，下部短管则用于定义入口连接位置。由于没有法兰、螺纹或卡套结构，它更适合嵌入系统级管路模型中作为局部阀件使用，或在概念设计阶段验证流道原理。若后续需要转化为详细设计，可在此流道骨架外补充阀体壁厚、阀盖、密封座、弹簧或导向机构，并依据实际管路压力等级确定外部连接尺寸。

　　在应用场景上，这类简化止回阀模型常见于低压供水系统、液压泵站回油路、试验台管路以及教学型流体分析项目。工程师关注的往往不是阀门的外观，而是正向流动时的压力云图、速度矢量、阀芯周围湍流强度，以及停泵或换向瞬间的倒流趋势。通过该几何，可以清晰划分流体区域与固体区域，检查阀芯在最大开度时是否遮挡出口、落座时是否与锥段形成连续密封线，以及阀腔内是否存在容易滞留气泡或杂质的低速区。

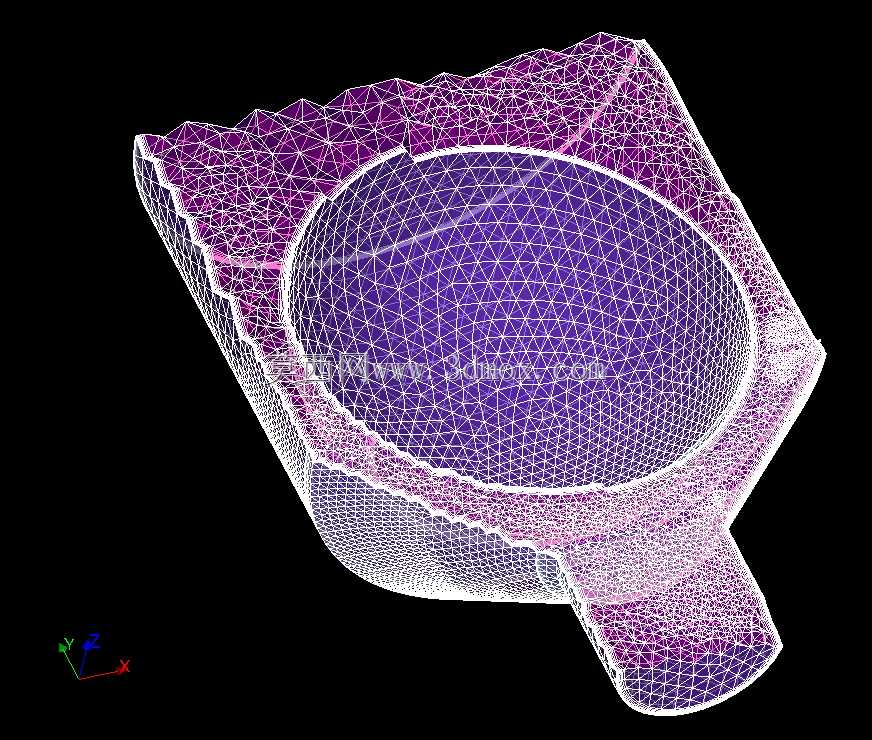

　　从建模质量看，回转面之间的相切与连续关系处理得比较干净，锥段与圆柱、短管的交接处没有碎面或重叠，能够直接用于布尔抽取流体域。椭球阀芯位于腔体中心，位置关系明确，便于在仿真中设置接触边界或运动行程。对于结构设计人员，它也可作为阀体内部型腔的参考：外部壳体只要包络该流道并留出壁厚与装配空间，就能形成完整阀门的初步轮廓；对于仿真人员，则减少了从复杂装配体中修补几何、删除小特征的时间，让前处理重点放在边界条件、湍流模型与网格收敛性验证上。

　　总体而言，这不是一个面向直接加工的零件图，而是一个围绕流体行为构建的功能性阀件模型。它把止回阀最关键的通流、阻断、导向和过渡关系集中表达出来，既保留了工程分析所需的几何真实性，又剔除了影响计算效率的细节，适合在方案论证、流道优化和CFD教学中作为基础阀件单元使用。
