CFD仿真用四通式液压滑阀结构

　　在液压系统的阀块集成、试验台管路以及执行机构控制回路中，滑阀是最常见的方向与流量调节元件之一。这个模型把阀体、阀芯和三个外接通道放在同一坐标系下，重点不是展示外观，而是把内部节流边、腔室连通关系和流体经过的转折路径表达清楚，便于在网格划分前直接抽取流道，也方便结构工程师核对装配关系。

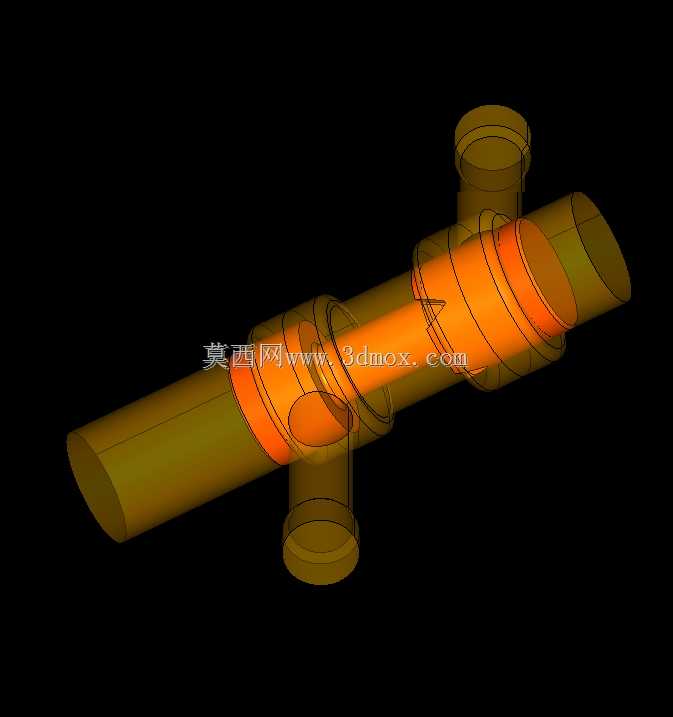

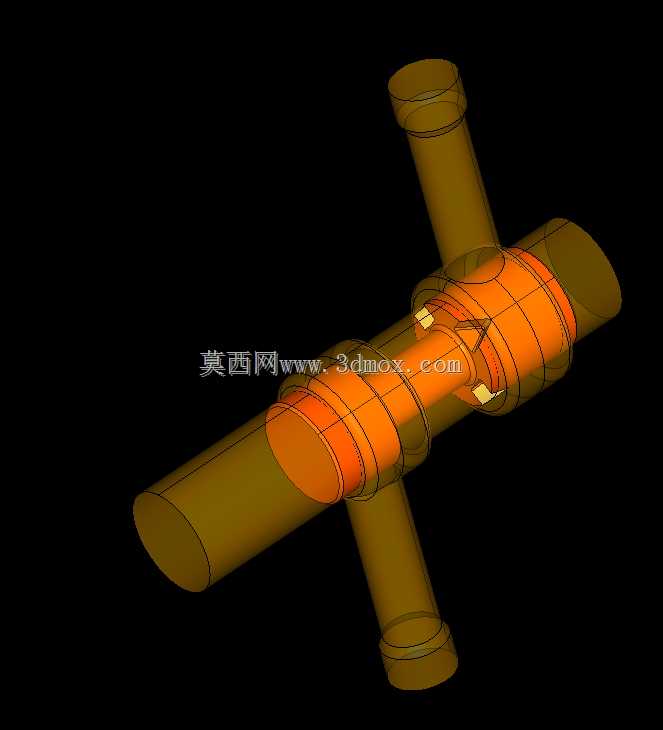

　　从实际用途看，这类四通式滑阀通常用于控制油液在不同工作口之间的切换，通过阀芯轴向位移改变阀口开度，进而调节进入液压缸或液压马达的流量与方向。模型中阀芯位于主水平阀孔内，外部可见三段主要圆柱配合面；阀套或阀体上开设的环形槽与径向孔把上方、下方及侧向通道连通起来。橙色高亮区域集中在阀芯节流边和中间腔，正是压力梯度变化最大、最需要关注流速分布和气蚀风险的位置。

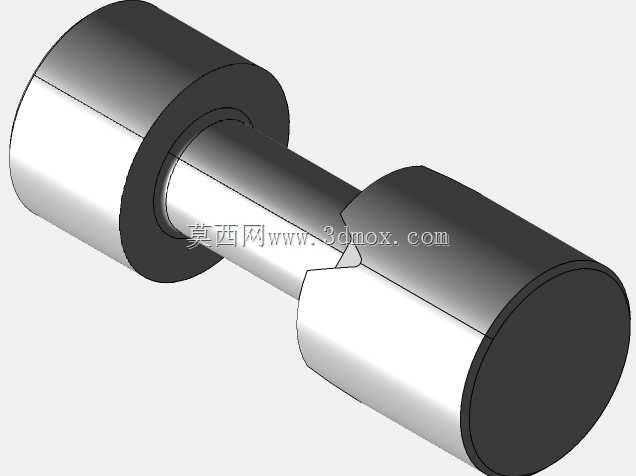

　　设计思路上，模型保留了足够的几何特征来反映真实流动：阀芯台肩有明确的节流边，通道交汇处采用圆滑过渡，外接管口保留了可对接的圆柱段。这样处理后，仿真人员能够在不丢失关键阻力特征的前提下控制网格数量。若用于教学或方案对比，还可以通过移动阀芯位置，获得零开度、部分开度和全开度等多种工况，观察阀口射流角、回流区以及阀腔内压力脉动的变化。

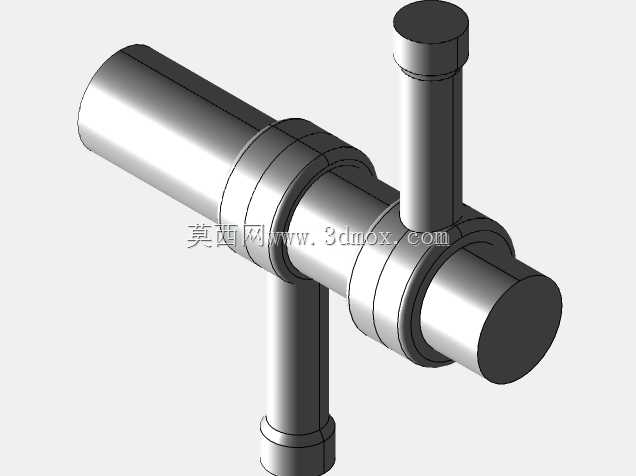

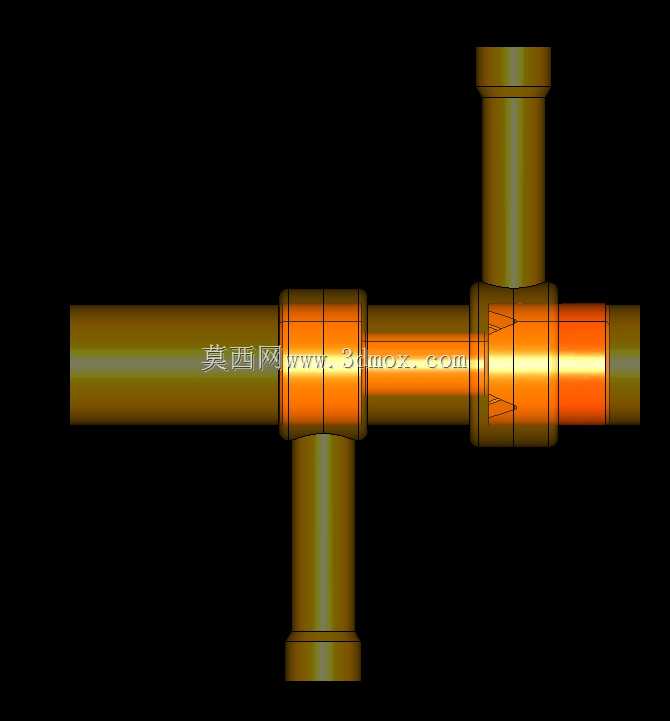

　　外形与安装边界方面，主体沿水平方向布置，阀芯轴线贯穿整个阀腔；三个外接接口分别位于阀体上方、下方及侧部，接口轴线与主阀孔垂直相交，整体呈十字交叉布局。主阀体外圆为规则圆柱面，便于在阀块孔内安装或在试验夹具中定位；各管口保留等直径连接段，可直接与管路接头、法兰或测试堵头配合。建模时需要特别保证阀芯与阀孔的同轴度，因为径向间隙虽然很小，却会直接影响内泄漏量和液动力计算结果。

　　在工程应用中，这类模型常用于阀口优化。比如调整台肩节流边的倒角、改变环形槽宽度，或优化径向孔入口圆角，都能降低局部高速射流带来的噪声和能量损失。对于结构设计人员，模型还能帮助判断阀芯在最大行程时是否完全遮盖工作口、各腔之间是否存在异常连通，以及装配后是否有足够的密封长度。对于选型人员，则可以通过外接接口的相对位置评估管路布置空间，确认阀件装入集成块或试验台后不会与相邻接头、传感器和盖板发生干涉。

　　流体仿真时，建议把固体壁面与内部流场分开处理：固体部分用于检查壁厚和装配，流道部分用于划分边界层网格。节流边附近应加密网格，以捕捉速度峰值和低压区；远离阀口的直管段可适当拉长，使进出口边界条件远离扰动区。由于滑阀内部存在环形腔和突然扩大截面，网格质量会直接影响收敛稳定性，因此在抽取流道前清理小倒角、碎面和重复曲面很有必要。

　　从维护和制造角度看，这种十字交叉结构要求阀孔与各通道孔的位置度较高。阀芯台肩与阀孔形成精密偶件，配合表面通常需要磨削或珩磨；径向孔与环形槽交接处若加工粗糙，会在高压差下产生附加涡流和噪声。三维模型把这些区域完整呈现出来，既能作为工艺评审的依据，也能在样机制造前提前发现流道突变、壁厚不均或密封行程不足等问题。

　　总体来看，该滑阀模型适合用于液压回路原理验证、阀口流场分析、结构干涉检查以及教学演示。它没有把精力放在复杂外壳上，而是突出决定性能的内部流道和阀芯配合关系，这正是CFD分析和阀件方案设计阶段最需要的几何基础。
