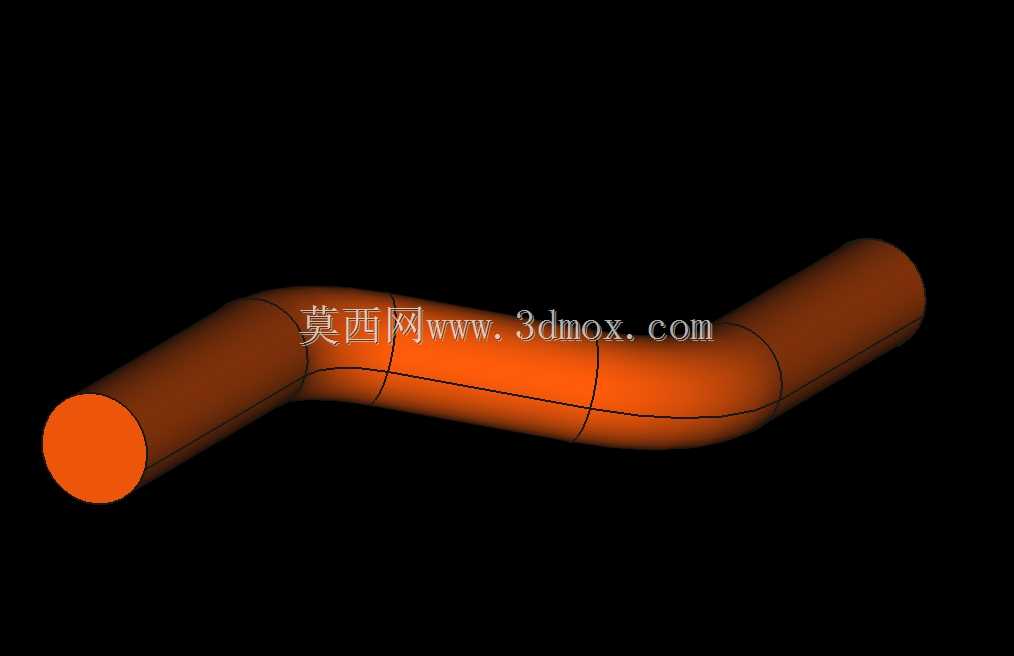

CFD流体仿真用双弯折圆管结构

　　在流体工程与结构仿真的日常工作里，这类带连续弯折的圆管并不以直接加工出实物零件为唯一目标，更多时候它承担的是数值算例的几何载体作用。拿到这类几何时，首先要确认的不是外观渲染是否顺滑，而是管壁是否封闭、两个端面是否完整、弯折段的曲率过渡是否会在网格划分阶段产生负体积。很多新手在搭建仿真算例时，习惯直接拿复杂整机管路做计算，结果边界层还没铺完，局部网格就已经在弯头内侧出现严重畸变，既浪费计算资源，也很难定位问题出在几何还是求解设置。这种简化弯管的价值就在于把变量压缩到最少：等截面圆管、两段平滑弯折、没有分支、没有变径、没有内置扰流元件，工程师可以把注意力集中在弯头二次流、流速分布、压损变化这些核心现象上。做管内流场分析时，

　　弯头区域从来不是均匀流动的。流体进入第一个弯折段后，离心作用会把高速流体推向弯管外侧，内侧则容易出现低压区，若流速与曲率匹配不当，还会伴随局部回流；经过两个连续弯折后，流场的叠加效应会更明显，第二个弯头的入口来流已经不是充分发展的直管流态，这时候直接套用单弯头压损经验公式往往偏差较大。用这个简化模型做基准算例，可以先在直管段预留足够长的入口发展段，让流体在进入第一个弯头前形成稳定流态，再在弯头下游布置足够的出口段，避免出口边界条件反向干扰弯头内部的流场计算。从几何建模角度看，这类弯管的绘制逻辑并不复杂，但很考验草图与空间路径的控制能力。先确定两端直管的中心轴线方向，再用相切圆弧连接两段折线路径，全程保证路径在衔接处G1连续，

　　随后沿路径扫描等直径圆形截面即可。建模时要特别注意弯折半径与管径的比例，半径过小会造成管壁局部几何突变，既不符合实际管路的弯制工艺，也会在仿真中引入非物理的局部高速区；半径过大则会让弯头的流动特征被弱化，失去算例本身的验证意义。实际工程中，这类连续弯管常见于液压系统回油管路、冷却系统循环管路、通风除尘管道以及工艺流体输送管线。不同场景对管路的关注点并不相同：液压管路更关注弯折带来的局部压损与气蚀风险，冷却管路关注流量分配与换热均匀性，通风管道则关注阻力噪声与积尘趋势。在没有足够实测数据支撑时，先用这类简化几何跑通一套网格划分、边界设置、求解收敛、后处理提取的完整流程，再逐步替换成真实整机管路，能大幅降低复杂项目的调试成本。

　　做FEA结构分析时，这个几何同样可以作为基础算例。管路在内压作用下，弯头处的应力分布与直管段存在明显差异，尤其是弯折段的外侧与内侧，会出现不同于薄膜应力的弯曲应力分量。若管路还伴随温度载荷或端部强制位移，弯头本身就是整个管路系统中吸收变形、补偿热胀的关键部位。建模时可以先在这个简化模型上验证网格密度对应力结果的影响，对比实体单元与壳单元在薄壁管计算中的差异，再把验证过的方法迁移到带支吊架、带法兰接头的真实管系中。安装边界方面，这类弯管两端通常预留足够的直管段作为接口区域，方便对接法兰、快装接头或焊接坡口。布置管路时，不能只看中心线是否能连通，还要给管夹、保温层、安装工具留出操作空间；两个连续弯头的空间朝向决定了管路的整体避让走向，若周边存在梁架、设备壳体或其他管线，需要提前校核弯折段的外轮廓包络，避免安装时出现干涉。对于仿真建模人员来说，几何清理阶段还要留意端面是否与轴线垂直，管壁是否存在多余的分割线，这些细节看似无关紧要，却会直接影响后续结构化网格的生成效率。很多工程问题的解决，并不是一开始就面对高度复杂的模型，而是从最简单的几何开始，把每一个物理现象、每一种边界条件、每一套网格策略逐一验证清楚。这类弯管模型的意义，正在于它剔除了大量无关结构，让管路内部的流动规律与力学行为清晰呈现出来，既适合作为仿真方法验证的基准对象，也能为后续复杂管路系统的设计与分析提供可靠的参照基础。
