液压系统用双接口分流歧管结构

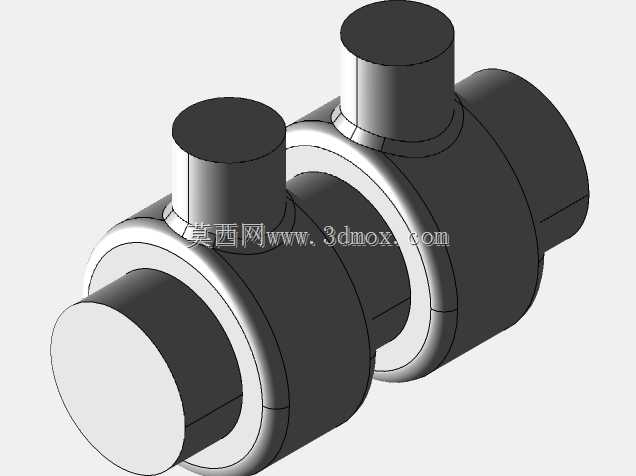

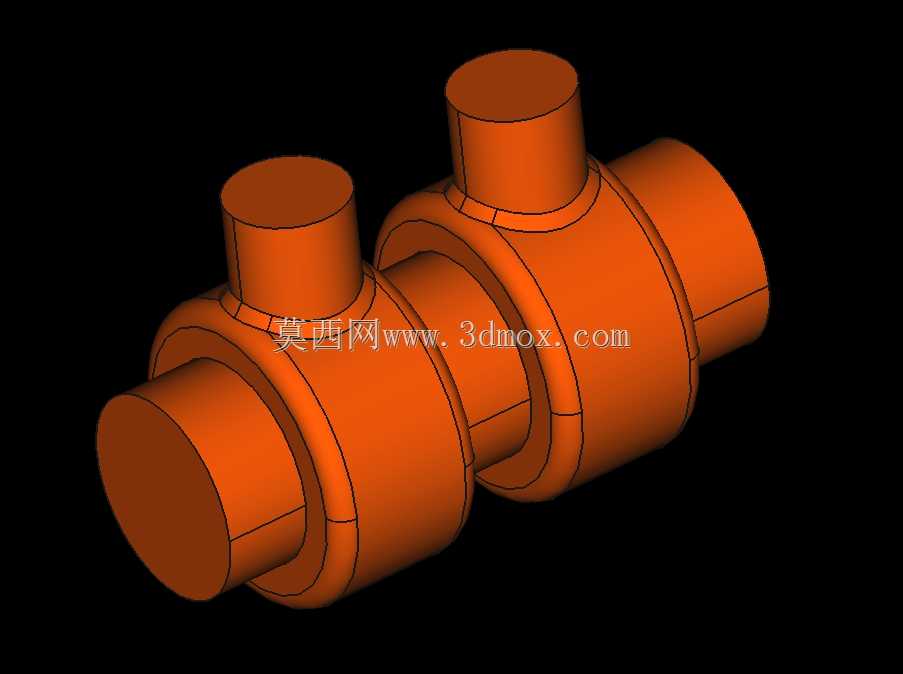

　　该歧管结构主要面向液压系统中需要将主管路流体分配至两个支路的工况，常见于试验台、阀块集成回路、小型动力单元以及教学或工程分析中的管路简化段。主体采用横向贯通的圆柱腔作为主流道，在轴向两个位置向上引出垂直支管，形成典型的T形分流与合流组合结构。与直接焊接或多通拼装相比，这种一体化外形减少了外接接头数量，也降低了局部泄漏点和装配累积误差。

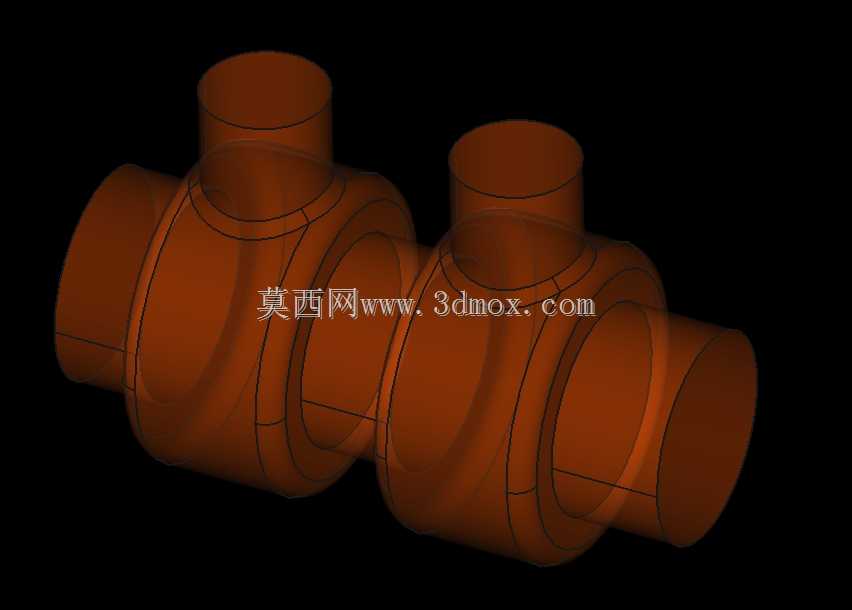

　　从功能上看，横向两端可作为主油路或测试介质的进出口，两个上方接口用于连接支路、测压点、控制阀或传感器接口。实际使用时，流体进入主腔后会在两个支管根部发生转向、分流和速度重分布，因此支管与主管交汇处的圆角过渡、壁厚连续性以及流道对齐关系，会直接影响压损、湍流强度和噪声水平。模型保留了外伸接管段和端部连接边界，便于在装配中对接管路、卡套接头或法兰组件，也适合在CFD中抽取内腔进行网格划分。

　　设计思路上，外形以回转体为主，主管与支管均采用等直径圆柱段，并在相交区域通过圆滑过渡降低应力集中。外部设置若干环形凸缘，一方面用于增强接口根部刚度，限制接管段在受内压和弯矩时的变形，另一方面也可作为装配定位、密封面分界或加工装夹参考。支管高度控制在满足扳手空间和接头旋合长度的范围内，避免过高造成悬臂过长，也避免过短导致螺母无法安装。

　　尺寸边界方面，横向主体长度需覆盖两个支管中心距以及两端接管插入或对接所需的直线段；主管外径、支管外径和内孔直径应根据流量、压力等级和标准接头规格匹配。安装时应保证两支管顶面接口具有足够的上部操作空间，横向两端管路应留有同轴度调整余量。若用于FEA分析，重点关注支管相贯区、端部台阶和环形凸缘根部在压力载荷、管路拉力及振动条件下的应力分布；若用于CFD分析，则应在进出口外延伸足够长的稳定段，以减少边界条件对交汇处流场的影响。

　　该结构不追求复杂外形，而强调流道连续、加工可实现性和装配兼容性。对于三维建模人员，绘制时可先建立主管与支管的实体相交关系，再统一处理过渡圆角和外部凸缘；内腔应避免出现尖角、错位台阶和非流形边，以保证后续流体抽取和网格质量。对于设备选型人员，需要结合系统压力、流量、介质清洁度和连接形式确认孔径与壁厚，不能仅按外部接口尺寸替代通径判断。整体而言，这类歧管是液压管路中连接主路与支路的基础元件，其价值在于用紧凑结构完成流体分配，同时为仿真验证和工程布置提供清晰的几何边界。
