多通交汇管路流体仿真几何结构

　　这套管路交汇结构主要服务于数值仿真前处理阶段，核心目标是在不引入无关制造细节的前提下，保留流体域与固体域计算所需的几何拓扑关系。实际工程中，类似结构常见于液压阀块内部流道、冷却系统分配节点、工艺管路混合段以及传感器取压附近的通道交汇区。这些位置往往存在流向突变、截面叠加和多股流体掺混，单纯依靠一维管路计算很难准确捕捉局部阻力、速度分层和应力集中，因此需要建立清晰的三维几何作为离散与求解基础。

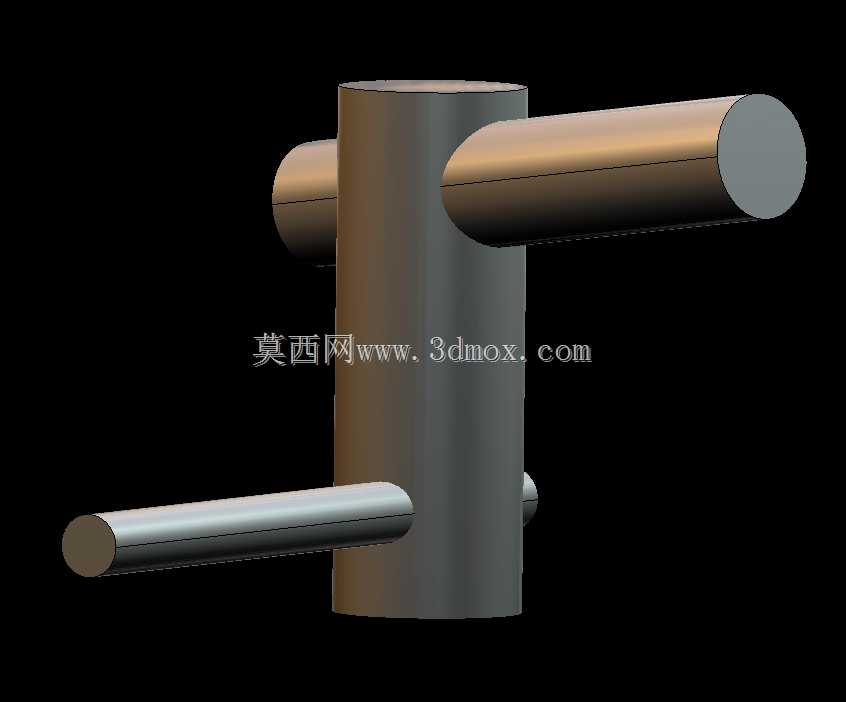

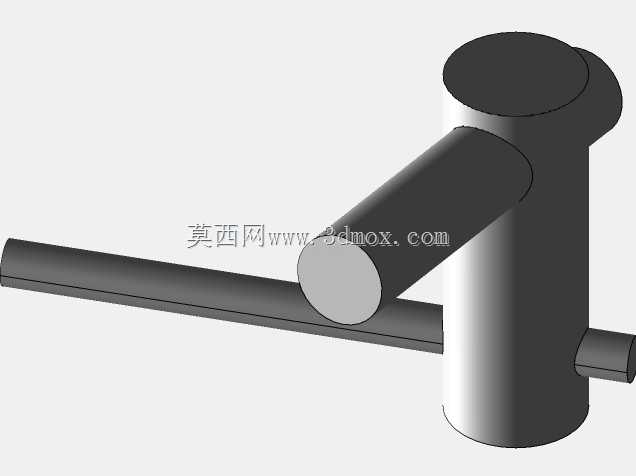

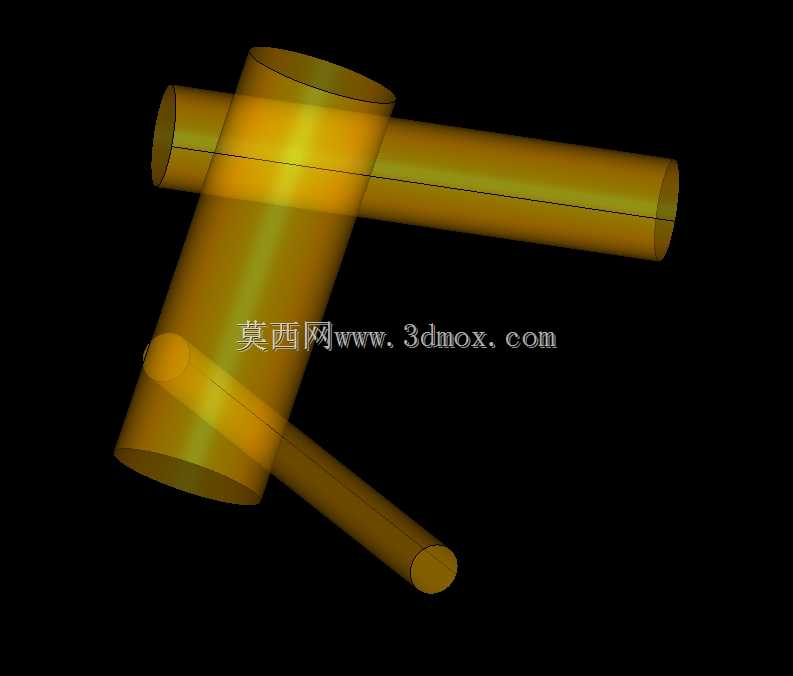

　　从结构形态看，主体由一段竖向圆柱通道和数段横向接入的圆柱通道组成，各支管轴线与主管形成空间交汇。建模时没有额外添加螺纹、倒角、焊缝或安装凸缘，这种处理方式并非忽略工程细节，而是面向仿真任务进行的必要简化。对于CFD计算，过细的加工特征会造成局部网格尺寸急剧缩小，既增加单元数量，也容易在近壁区产生低质量网格；对于FEA分析，若关注的是交汇区整体应力传递趋势，保留光顺圆柱面反而更有利于观察孔桥削弱、内壁承压和支管载荷对主体的影响。

　　设计思路上，各段通道采用等直径圆柱实体表达，便于在网格划分阶段直接抽取流体域或在固体结构上定义内壁压力面。主管承担汇流或分流的纵向通路，支管则从不同方位接入，使流体在交汇区内形成明显的三维流动特征。若用于热交换或冷却系统，该结构可以代表多路介质进入集流腔前的连接段；若用于液压系统，则可用于评估阀块内部交叉孔在脉动压力下的疲劳风险；若用于实验装置设计，还能作为传感器布置前的流场稳定段参考，帮助判断取压口或测速点是否会受到支管射流干扰。

　　外形尺寸与安装边界方面，模型以圆柱轴线和外圆面作为主要定位基准。竖向主管的上下端面可视为与外部管路或块体延续连接的边界，横向支管端面则作为流体入口、出口或结构约束面。在装配校核时，应重点确认各支管外伸长度是否满足相邻接头、弯管、卡套或阀件的操作空间，避免多根支管在同一高度附近发生扳手空间冲突。若将该几何嵌入更大的阀块或箱体，主管外壁到支管外壁之间的最小壁厚需要结合材料许用应力、工作压力和工艺孔加工能力复核；交汇区内部相贯线附近通常是应力较高区域，网格应在该处适当加密。

　　在流体仿真应用中，这类几何可直接用于判断不同入口组合下的通流能力。支管接入角度和相对位置会决定射流是否直冲对面管壁，也会影响主管内旋涡的形成位置。若多股流体温度或组分不同，交汇区还会出现明显掺混，此时保持圆柱通道的连续曲面比强行拆分碎面更有利于提高求解稳定性。壁面边界可根据需要设置无滑移壁面、恒温壁面或流固耦合界面；端面则适合采用速度入口、压力出口或质量流量边界。对于需要比较多种方案的工程师，可在该基础结构上调整支管直径、偏心量或接入高度，快速形成系列化对比模型。

　　在结构有限元应用中，重点通常不是管路本身的外观，而是交汇区在内压、支管弯矩和安装约束共同作用下的应力分布。圆柱相贯区域会产生几何不连续，薄膜应力与弯曲应力在此叠加，若材料为铸件或焊接件，还应结合缺陷敏感性进一步评估。模型表面保持简洁，有利于在划分六面体或四面体网格时控制节点规模，并在相贯线附近布置边界层或细化网格。端面约束不宜过度刚化，否则会人为提高局部刚度，导致应力结果失真；更合理的方式是根据真实连接形式施加轴向限位、径向支撑或远端位移边界。

　　从建模规范角度看，这种管路连接结构体现了仿真几何与制造模型之间的差异。面向加工的三维模型通常需要完整标注坡口、密封面、接管长度和焊接符号，而面向CFD或FEA的模型更强调几何保真度与计算效率之间的平衡。保留通道中心线关系、孔径比例和交汇位置，就能够支撑阻力预测、流态分析、压力损失评估和结构强度校核。若后续需要转化为详细设计，可再在支管端部增加接口特征、在外部增加支撑结构，并依据实际空间重新校核安装边界。

　　总体而言，该多通交汇管路结构适合作为流体系统方案论证和仿真验证的基础几何。它不追求复杂外观，而突出通道之间的空间关系、交汇区的计算价值以及在不同工程场景中的可扩展性。对于从事管路设计、阀块开发、冷却系统分析和数值仿真的工程师，这种简化而准确的几何能够显著减少前处理重复劳动，并让分析重点集中在流场分布、压力损失和结构可靠性这些真正影响系统性能的环节上。
