带附加侧面的四通歧管FEA仿真结构

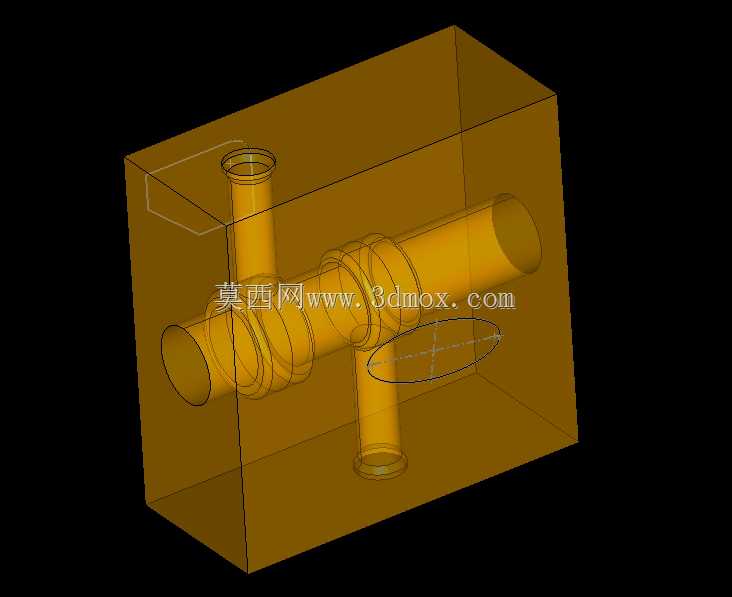

　　这套歧管结构以正交四通管路为主体，在水平主管的上下两侧分别延伸出垂直支管，并在其中一处支管根部设置附加侧面，用于在有限元分析中定义力载荷边界。模型保留了管路内部流道与外部实体的连续几何关系，管壁过渡处采用圆角衔接，可直接用于网格划分与应力求解，适合验证管路在内部压力、外部支承载荷及装配约束共同作用下的变形趋势。在实际工程中，这类歧管常见于流体分配系统、实验台架气路连接、小型工艺管路汇流单元以及传感器安装基座附近。它的核心作用是将一路介质分流至多个支路，或把多路介质汇总到主管，同时借助附加侧面承接外部构件传来的集中力或安装预紧力。与简单弯管或直通接头相比，带侧面的歧管在交汇处存在明显的几何不连续，应力集中往往出现在支管相贯线、

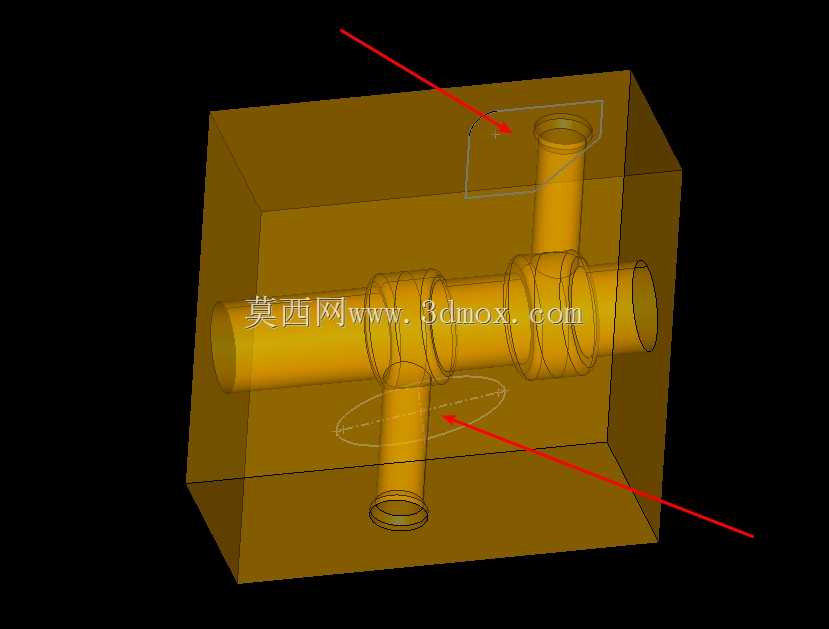

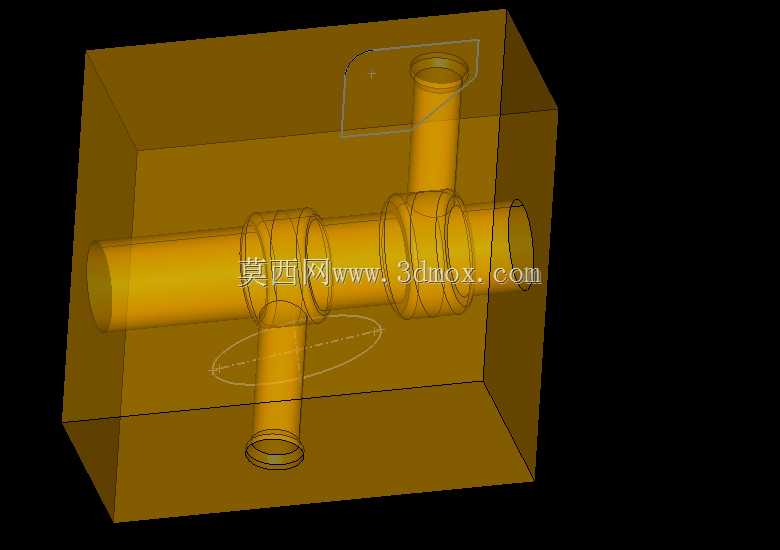

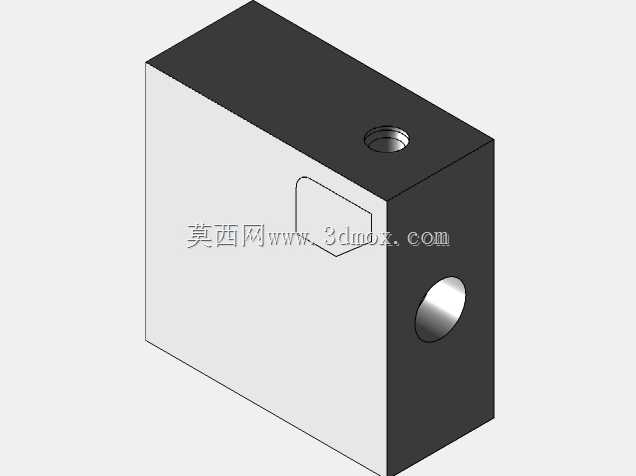

　　侧面根部以及管口约束端附近，因此在结构设计阶段进行FEA模拟比单纯依赖经验壁厚更有针对性。建模时先确定主管轴线与两支管轴线的正交关系，再以统一壁厚拉伸或旋转形成管体，附加侧面并非独立装饰块，而是与管壁融合为同一受力体，其位置选择在靠近支管交汇区，就是为了让载荷传递路径更接近真实安装状态。管口保留了用于对接的短直段，端面可作为法兰、卡套或焊接接头的配合基准；侧面则提供平整的加载面，便于在仿真中施加垂直于面或沿管路方向的力，也可用于约束位移、模拟支架压紧效果。从安装边界看，水平主管两端构成主要对外接口，上下支管形成第二组接口，整体被包容在一个近似长方体的空间包络内。布置时需要在主管两端预留接管操作空间，在上下支管外侧预留扳手或焊接空间，

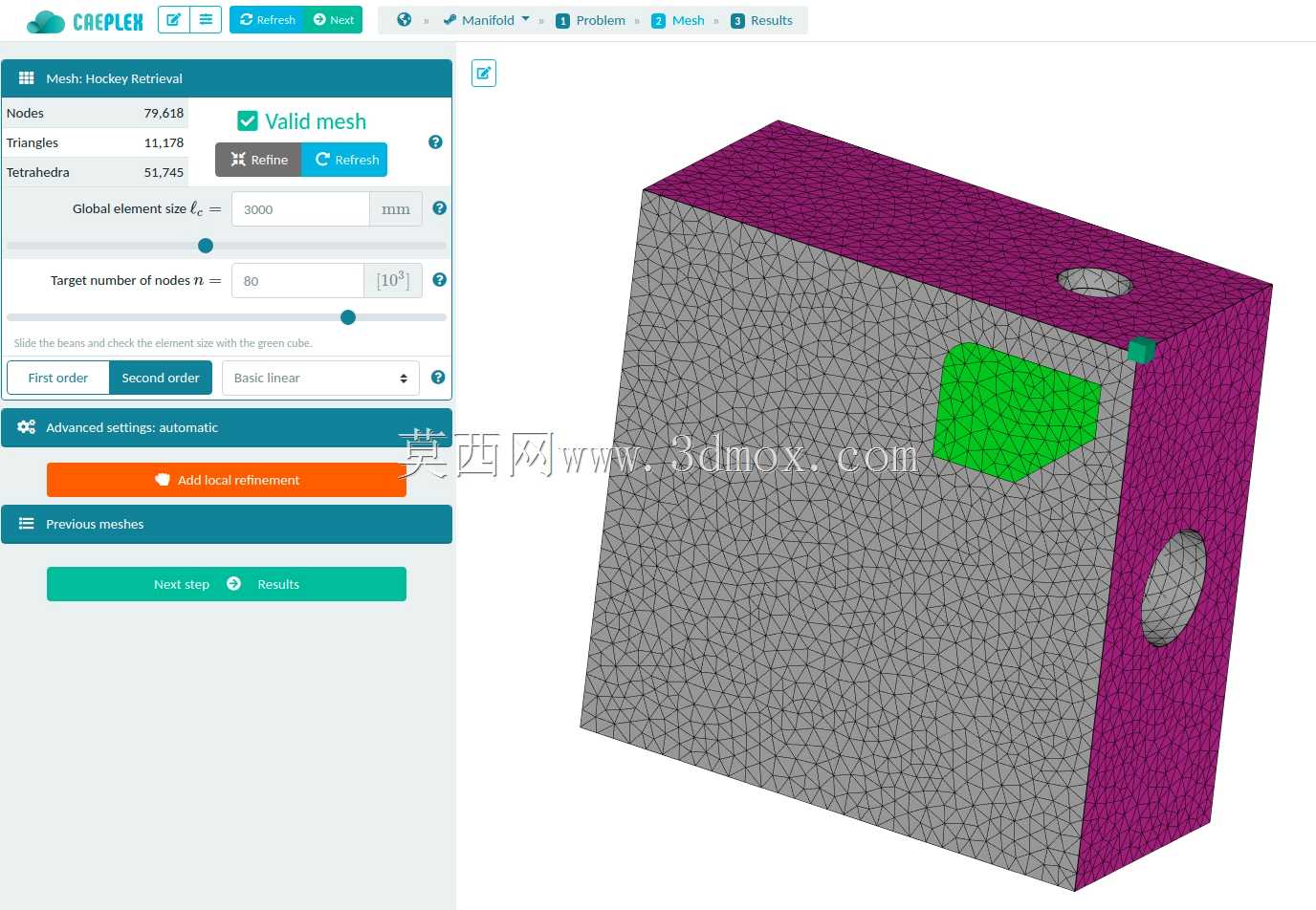

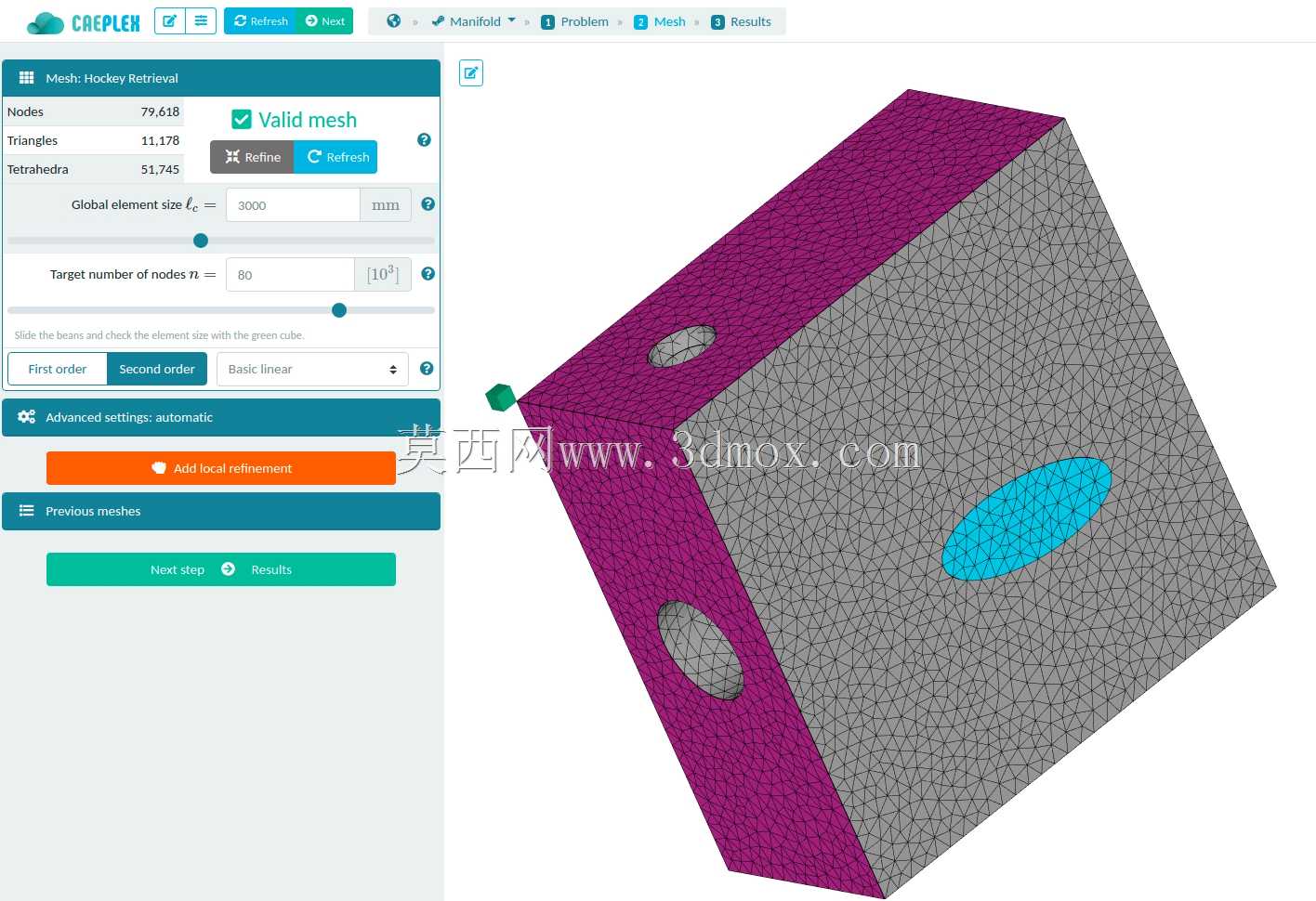

　　附加侧面一侧则要留出与相邻构件连接的距离。若该歧管用于仪表测量系统，侧面还可作为传感器座、定位凸台或限位支撑面，使管路在受振动时不产生过量摆动。管路交汇处的圆角大小直接影响局部应力峰值：圆角过小会造成网格质量下降并放大应力集中，圆角过大则可能压缩内部流道截面积或改变介质流向。模型在这些区域保留了可调整的拓扑关系，方便工程师对比不同圆角、不同壁厚和不同侧面尺寸下的刚度变化。对于需要进行FEA模拟的人员，几何清理阶段应重点检查相贯线附近是否存在碎面、重叠边或自由边，实体网格可在交汇处加密，在远离载荷的直管段适当放粗，以兼顾求解精度与计算规模。载荷定义不应只考虑内压，还应结合侧面受力、管口安装约束以及温度变化带来的热应力；

　　当介质存在脉动冲击时，还可把静力结果作为疲劳评估的基础。该结构的价值不在于复杂外观，而在于它把一个常见管路汇流问题转化为可重复验证的分析对象：通过改变侧面位置、支管高度、壁厚和过渡圆角，可以观察刚度重新分配后的位移与应力变化，从而为选型、壁厚确定和焊接工艺避让提供依据。现场维护方面，正交布置的管路有利于识别流向，直管段也便于后续加装检测元件；附加侧面若兼作安装面，其平面度和与管壁的熔合质量会影响受力稳定性，加工时应避免在高应力区留下尖锐刀痕。整体来看，这是一套面向结构验证的歧管建模方案，既体现了管路件的接口关系，也突出了附加侧面在受力定义中的作用，可用于教学演示、方案对比以及工程前处理阶段的几何参考。
