传感器安装基座异形支撑结构件

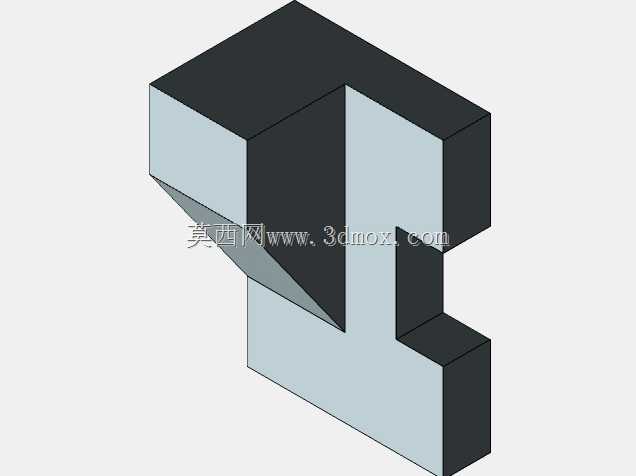

　　该结构件属于传感器配套安装支撑类零件，整体采用块状基体结合斜向切面与阶梯凸台的异形构型，在工业现场主要用于接近开关、光电传感器等检测元件的安装固定，可适配设备机架、生产线工位旁的狭小安装空间，为检测元件提供稳定的安装基准，抵消设备运行过程中产生的振动，保证传感器检测位置的长期精度。从结构设计逻辑来看，零件主体以规整长方体为基础毛坯，通过单侧斜切去除多余材料，既降低了整体自重，也避开了周边管线、运动部件的运动包络，避免安装时与相邻组件发生干涉。下部延伸的阶梯状凸台为主要安装贴合面，可直接贴附在设备安装板或型材立面上，凸台的台阶面能够在安装时起到轴向定位作用，无需额外加装定位垫块即可快速确定安装高度，减少现场装配的调整工作量。

　　零件上部保留的完整块状区域可用于开设传感器安装孔、走线槽或固定螺纹孔，厚实的基体结构能保证攻丝后的螺纹连接强度，即使在设备频繁启停、存在持续振动的工况下，也不易出现螺纹滑牙、传感器移位的问题。斜切面的设计并非单纯的减重考量，在部分存在物料飞溅、粉尘堆积的生产场景中，倾斜表面可让落尘、切削液、碎屑自然滑落，避免杂物在安装基座表面堆积，防止杂物覆盖传感器探头引发检测误判。从安装边界尺寸来看，该零件整体外轮廓方正，长宽高方向均预留了足够的安装操作空间，下部凸台的宽度与上部基体形成错落，在并排安装多个传感器时，可利用台阶差错开相邻传感器的接线位置，避免多根线缆相互缠绕。零件的所有棱边均做了规整处理，不存在尖锐毛刺，在三维建模过程中，

　　所有特征均基于草图驱动生成，斜切面、凸台、基体之间的几何约束完整，特征树逻辑清晰，可直接用于后续的工程图导出、加工工艺编排。在实际选型应用中，这类支撑基座可根据现场安装需求调整安装孔位，既可以适配圆柱型传感器的夹持安装，也可直接固定方形传感器本体，广泛应用在自动化生产线工件到位检测、物流输送线包裹计数、机床工位刀具位置检测等场景。不同于标准的传感器安装支架，该异形结构件可针对特定设备的安装空间做适配，不需要现场切割、焊接改装，安装后整体刚性优于薄钣金弯折的支架，在中高频振动的工况下形变量更小，能长期维持传感器的检测位置精度。建模过程中对各配合面的平面度做了对应约束，安装贴合面与传感器安装面的垂直度可通过几何公差直接标注，加工时可采用整块方料铣削成型，工艺路线简单，不需要复杂的工装夹具即可完成加工，有效降低配套零件的加工成本。
