传感器配套折弯式安装固定支架结构

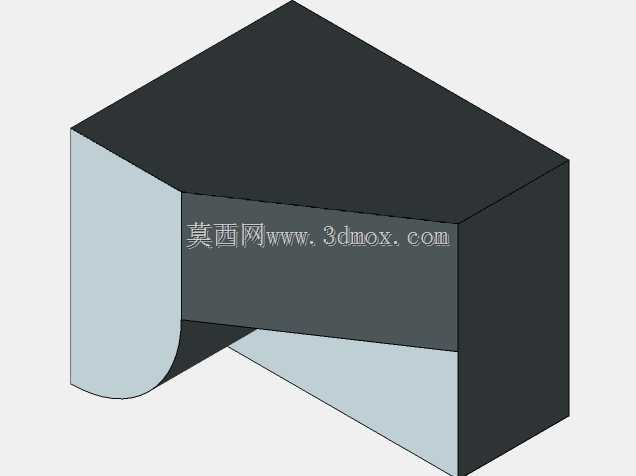

　　该零件属于检测类装置的外围支撑构件，常见于自动化产线的工位状态采集、物料到位判断、设备行程限位以及安全防护区域的探测布置中。现场使用时，它并不直接参与信号转换，而是为敏感探测头提供稳定的空间姿态与安装基准，使检测面与被测对象保持合适距离和角度，避免因设备振动、输送带来的冲击或长期运行后的位置偏移造成误触发。从结构形态看，主体采用板件弯折形成三面围合的支撑空间，一侧留出开口，便于探测元件从侧向推入并完成定位；下部带有圆弧过渡的折边，既可以在装配时引导元件滑入，也能分散边角处的应力集中，减少反复拆装或受振后出现裂纹的风险。顶部平面承担主要承载作用，可通过紧固件与机架、立柱或设备侧板连接；竖直立面用于限制元件的横向窜动，

　　保证检测方向在长期运行中不发生偏转。设计这类支撑件时，首先要明确被测对象的运动轨迹与检测盲区。若元件安装位置过低，可能与输送托盘、工装夹具或移动工件发生干涉；若过高或角度偏斜，又会使有效检测距离不足。弯折后的内腔尺寸需要围绕元件外廓留出合理间隙，既不能过紧导致装入困难，也不能过松造成运行晃动。圆弧折边的半径并非单纯出于外观考虑，它与板厚、折弯系数直接相关，半径过小会使外侧材料拉伸过度而开裂，过大则会降低定位边缘的挺括程度，影响元件就位后的重复精度。安装边界方面，顶部连接孔位的分布决定了它在整机上的适配范围。孔距需要兼顾常见型材的槽宽与钣金机架的预留孔系，边缘到孔中心的距离则要保证紧固件有足够的承压面，防止锁紧时板面局部压陷。

　　竖直方向的高度需要结合元件接线半径与走线空间确定：若下方需要预留插头或线缆弯折空间，折边高度就不能无限制压低；若现场空间紧凑，则可通过调整折弯高度压缩整体外廓。开口方向的选择同样关键，在有切削液、粉尘或碎屑飞溅的工位，开口朝向应尽量避开飞溅源，必要时可借助围合立面形成半遮挡，降低污染物直接附着在探测面上的概率。从受力角度分析，该构件承受的主要不是静载荷，而是设备启停、输送冲击和气动元件动作带来的周期性振动。三面连续弯折相当于在平板基础上增加了两道加强筋，能够显著提高平面外的抗弯刚度；与单纯采用平板加支柱的方案相比，这种一体折弯结构零件数量更少，装配累积误差也更容易控制。下部圆弧过渡还能避免锐边对线缆护套的割伤，

　　在需要频繁调整检测位置的工位上，这一点对维护便利性影响明显。实际选型匹配时，应先核对元件本体的截面尺寸与固定方式，再确认支架顶面到检测面的距离是否满足探测距离要求。对于需要微调角度的场合，可在顶部连接孔处采用腰形孔或增加薄垫片，但支架本身的基准面必须保持平整，任何焊接变形或折弯回弹都会直接传递到检测方向上。若用于多工位并排安装，统一的折弯高度和开口尺寸还能减少备件种类，使现场更换时无需重新校准全部检测点。整体来看，该结构把定位、防护、走线引导和安装固定整合在同一板件上，没有多余的拼接特征，适合在离散制造、输送检测和设备改造项目中作为传感器的承载基础件使用。
