带孔L型铰接支撑连接块结构

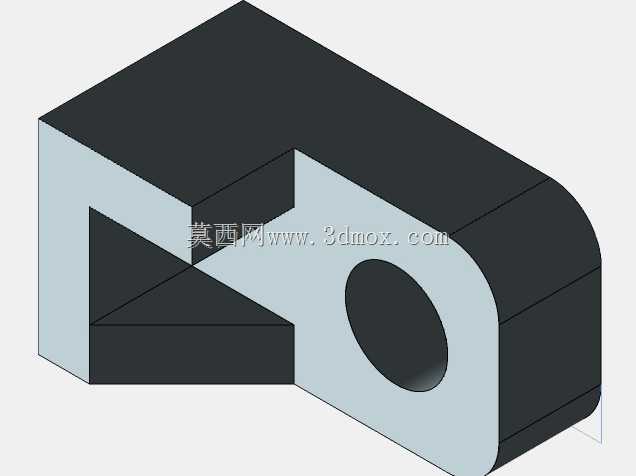

　　该零件属于典型的L型铰接支撑连接结构，整体由长方体基体切角后形成，一侧为平直安装面，另一侧延伸出带同轴通孔的半圆凸耳，主要用于自动化产线、工装夹具、检测设备及小型机械装置中，实现两个构件之间的铰接、定位、支撑与载荷传递。在实际设备布局中，这类零件常作为连杆机构的铰接支座、传感器安装支架、气动元件连接座或门板摇臂支点，其平直段可贴合设备基板、型材立面或钣金壁面，通过紧固件完成固定，带孔端则穿入销轴、螺栓或转轴，与活动连杆、摆臂、压块等部件形成转动副，满足设备开合、摆动、压紧、角度调节等动作需求。

　　从结构功能来看，零件的L型构型能够在有限空间内同时提供两个相互垂直的安装基准面，既可以承担垂直方向的支撑载荷，也能承受水平方向的剪切与拉力。带孔端的外圆采用半圆过渡，可避免尖角应力集中，同时在摆臂转动过程中减少与周边零件的运动干涉。孔内壁为光滑圆柱面，适配销轴、衬套或螺栓穿过，孔的轴线与平直安装面保持严格平行，保证铰接转动顺畅，降低卡滞与偏磨风险。零件中部的斜向切槽并非简单减重，而是为相邻构件预留避让空间，使装配后整体结构更紧凑，也可作为定位卡口，与配套零件的凸台配合实现快速对位。

　　设计过程中，首先需要依据安装空间确定L型两个臂段的长度与高度，平直段的宽度和厚度要根据所承受的倾覆力矩校核，防止固定后在交变载荷下出现变形或断裂。铰接孔的直径需匹配所选销轴规格，孔中心到安装底面的距离决定摆臂的回转半径，该尺寸会直接影响连杆机构的运动行程与力臂比例，因此在建模时需优先约束。半圆凸耳的外圆半径通常略大于孔半径，保证孔壁周边有足够的壁厚承受挤压应力；平直段与凸耳之间的过渡区域采用实体连接，避免截面突变带来的应力集中。中部切槽的角度与深度需结合相邻零件轮廓确定，既要留出运动间隙，又不能过度削弱基体的整体刚性。

　　外形尺寸与安装边界方面，该零件整体占用空间较小，适合在密集的机构布局中使用。平直安装面可布置若干螺栓孔，用于与机架或基板锁紧；若作为焊接支座，也可将底面直接与型钢焊接固定。铰接孔的轴向长度决定了与销轴的接触面积，较长的孔段可分散接触压力，提升耐磨性能。装配时需保证孔的轴线与转动平面垂直，否则会造成销轴弯曲、衬套偏磨。零件周边需预留销轴装入空间以及扳手操作空间，半圆端外侧应留有足够的摆动间隙，避免摆臂运动时与机架或其他零部件发生碰撞。

　　从工艺实现角度，该零件可采用铣削加工，由方块毛坯依次完成六面铣削、切槽、钻孔和圆弧加工，尺寸一致性容易保证；批量较大时也可采用铸造或精密锻造后再精加工孔位与安装面。三维建模时需重点控制安装面的平面度、孔的圆柱度以及孔轴线与基准面的平行度，这些形位公差直接影响装配后的转动灵活性与支撑稳定性。对于需要频繁转动的工况，可在孔内压入铜套或钢套，提高耐磨寿命；对于仅作静态连接的场合，也可直接利用孔壁穿螺栓锁紧。整体结构简洁、工艺性好、安装方式灵活，能够适应多种轻载机械连接场景。
