带同轴孔的L型铰接支座结构设计

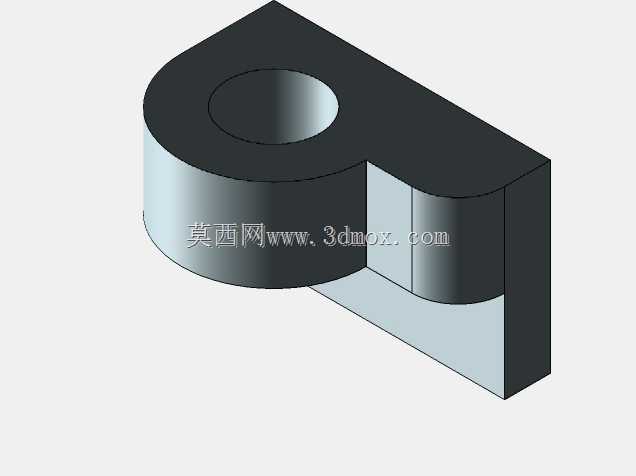

　　该零件属于小型铰接支撑类构件，整体采用L型布局，一侧为带同轴通孔的半圆柱凸台，另一侧为平直的矩形安装基体，两个结构段平滑衔接，没有多余的外凸特征，整体轮廓规整，适合在紧凑的设备内部空间布置。零件的核心功能是为转轴、销轴类部件提供回转支撑，同时通过平直侧的基体完成与设备机架的固定连接，在轻工输送线、小型工装夹具、检测设备的摆动机构中都能见到这类构件的应用，它可以承担径向的铰接载荷，同时限制销轴的轴向窜动，为联动机构提供稳定的回转支点。从结构设计的逻辑来看，带孔圆柱段的壁厚做了均匀化处理，孔壁与外圆柱面保持同轴，既保证了销轴装配后的回转精度，也避免了壁厚不均带来的应力集中问题；圆柱段与平直基体衔接的位置做了直角过渡，没有额外增设加强筋，

　　一方面是简化了加工工序，常规的铣削加工即可一次成型，另一方面也让零件的贴合安装面保持完整，安装时可以与相邻的机架表面完全贴合，不会出现局部悬空的情况。平直基体的下端面为完整的平面，作为主要的安装定位基准，该平面与铰接孔的轴线保持平行，装配后可以保证销轴的轴线与安装面的平行度符合设计要求，避免铰接部件运转时出现卡滞。零件的整体高度与圆柱段的外径保持适配，铰接孔的内径根据常用的小直径销轴规格设定，孔的轴向长度与圆柱段的宽度一致，能够为销轴提供足够的支撑接触面积，降低接触面的压应力，延长铰接副的使用寿命。在实际选型应用中，这类支座通常用于载荷不大的摆动联动场景，比如传感器安装支架的角度调节机构、小型料门的开合铰接位、

　　工装夹具的快速压臂支点等位置。设计建模时首先以安装底面为基准绘制草图，先勾勒出L型的外轮廓，再通过拉伸生成基础实体，之后在圆柱段的中心位置绘制同轴的圆孔，通过切除命令生成铰接通孔，最后对所有锐边做统一的倒角处理，去除加工毛刺，避免装配时划伤操作人员。整个建模过程完全遵循机械加工的工艺顺序，特征树的逻辑与实际加工工序对应，后续如果需要调整适配不同的销轴直径，只需要修改圆孔的草图尺寸即可快速完成参数变更，不需要重构整体特征。零件的外轮廓没有复杂的曲面，所有特征均为规则的平面与圆柱面，既适合采用型材毛坯通过数控铣削加工，也可以采用铸造工艺批量成型后再做孔的精加工，不同的加工工艺都能轻松实现该结构的量产。在安装边界方面，

　　该零件占用的安装空间为矩形区域，平直侧的基体可以根据实际安装需求开设螺栓过孔，当前模型保留了基体的完整结构，设计人员可以根据配套的螺栓规格自行添加孔位，适配不同的安装孔距。铰接孔的两端没有设置台阶，属于通透的光孔，销轴可以从任意一侧穿入，装配方式灵活，也方便后续的维护拆卸，在需要定期润滑的使用场景下，还可以在圆柱段的侧壁追加注油孔，拓展使用场景。该结构没有设置冗余的装饰特征，所有的外形结构都服务于支撑与连接的核心功能，材料通常选用45号钢或者铝合金，根据载荷等级选择对应的材质与热处理工艺，即可满足绝大多数常规工况的使用需求。
