工业传感器用L型弯折安装固定支架

　　在工业现场的传感检测布局中，这类L型弯折支架是适配圆柱型传感器安装的典型结构件，常出现在自动化产线的工位检测、设备行程限位、物料到位判断场景里，用来把光电、接近类传感器固定在预设的检测位置，抵消安装基面的位置偏差，让传感器检测面和被测对象保持稳定的间距与角度。

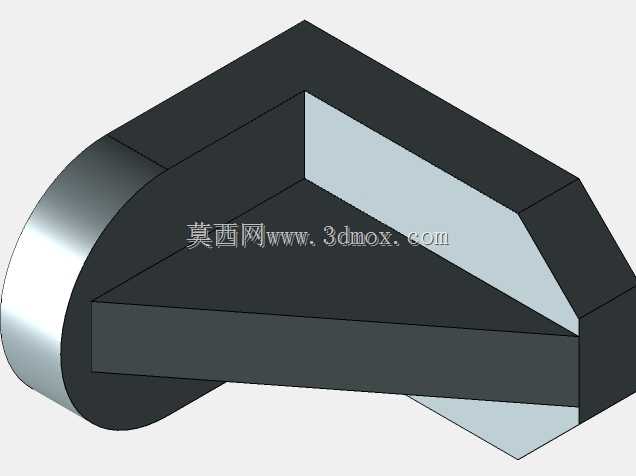

　　从结构形态来看，该构件一端为半圆弧包容结构，和圆柱型传感器的外圆轮廓直接贴合，通过抱紧或者侧向顶丝的方式锁定传感器本体，避免设备运行过程中传感器出现轴向窜动、角度偏转；另一端为平直安装面，可通过螺栓直接固定在设备机架、型材立面或者工装基板上。两段结构通过斜向过渡的连接段连为一体，既不是直角折弯的单薄钣金形态，也不是整块实体切削的厚重块体，过渡段做了斜切面收窄，在保证整体刚性的前提下减少了材料占用，同时让安装后的传感器探出长度更适配紧凑的设备内部空间。

　　设计这类支架时，首先要匹配传感器的外径公差，半圆弧包容面的内径需要和传感器外圆形成小间隙配合，间隙过大会导致传感器锁紧后出现同轴度偏差，检测方向偏移；间隙过小则会造成传感器装入困难，现场维护拆装不便。平直安装面的螺栓孔位需要预留一定的调节余量，通常会做成长圆孔或者在孔位周边留出微调空间，方便现场调试时沿着安装面方向调整传感器的前后位置，匹配不同的被测物检测距离。过渡段的截面厚度需要结合传感器的重量、设备运行的振动等级核算，普通轻型接近传感器应用场景下，当前的实体结构厚度完全可以避免共振，在冲压设备、振动料道这类强振动工况中，还可以在安装面和机架之间增加减震垫，进一步降低振动对传感器检测精度的影响。

　　从安装边界来看，圆弧端的轴向长度决定了传感器插入后的有效锁紧长度，长度过短会导致抱紧力不足，设备长期运行后传感器容易松动下滑；长度过长则会挤占传感器前端的检测空间，甚至遮挡检测光路。平直安装面的外形尺寸需要匹配常用的螺栓规格，比如M4、M5内六角螺栓的安装空间，保证扳手可以正常伸入拧紧。整个构件的外轮廓没有尖锐的棱角，所有边角都做了钝化处理，避免现场安装调试人员被划伤，也不会和周边的管线、运动部件发生干涉。

　　实际选型应用中，这类支架可以替代现场临时加工的角铁焊接件，省去现场切割、焊接、打磨的工序，安装一致性更强。不同的安装方向下，该支架既可以正装让传感器水平朝向被测物，也可以倒装让传感器向下检测物料顶面，还可以侧装在型材的槽面上，适配不同的设备布局。和直型传感器支架相比，这种L型结构可以绕过设备上的立板、筋条，把传感器延伸到难以直接安装的检测位置，不需要额外增加加长杆或者转接板，减少了整个安装链路的累计误差。

　　在三维建模过程中，需要重点保证圆弧面和安装面的位置度，圆弧的轴线需要和安装面保持平行，否则传感器装入后会出现检测面上翘或者下俯的情况，直接缩短有效检测距离。过渡段的斜切面需要和两端的结构平滑衔接，避免出现应力集中的尖角，在承受意外碰撞时，应力可以沿着过渡段均匀分散，不会在连接处直接断裂。整个构件的材质通常选用铝合金或者碳钢做表面发黑处理，铝合金材质重量轻、耐腐蚀，适合普通工业环境；碳钢材质刚性更强，适合重载、强振动的工况，表面处理可以避免长期使用后生锈，保证传感器拆装时圆弧面不会因为锈迹出现卡滞。

　　现场调试时，先把支架的平直端初步固定在机架上，不拧紧螺栓，将传感器插入圆弧端锁紧，之后移动支架调整传感器的检测位置，待传感器信号稳定触发后再完全拧紧安装螺栓，整个过程不需要复杂的工装，普通运维人员即可完成操作。这种结构也兼容多规格的传感器，只需要更换圆弧包容面的内径尺寸，就可以适配不同外径的圆柱型传感器，整体结构的通用性较强，能够覆盖大部分工业现场的传感器固定需求。
