三角镂空折角支撑构件

项目分类:通用机械零部件 发布时间:2022-03-28 ID:593769
  • 三角镂空折角支撑构件
  • 三角镂空折角支撑构件

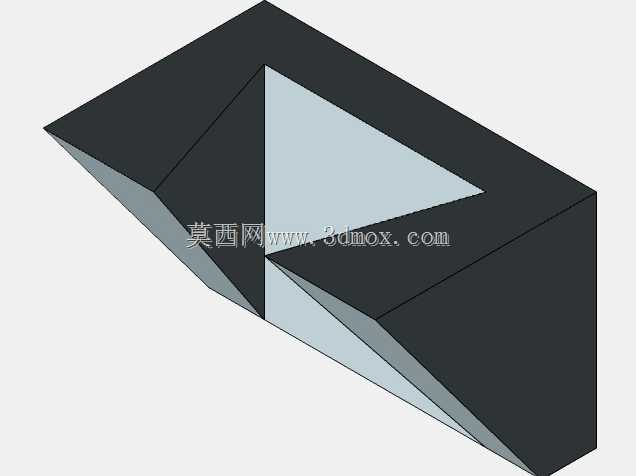

  该构件采用折角构型,主体沿直角方向延伸,中部开设三角形镂空,整体为等厚薄壁结构,相邻板面保持垂直,镂空边缘与构件外轮廓形成平行的折边,在保证结构刚性的同时削减了整体自重。这类结构常出现在轻型设备的内部支撑工位,比如检测台架的边角连接位、传感器安装支架的转接段、小型输送线的侧部护架,既可以作为受力承托件分散局部载荷,也能充当走线或避让空间,避免相邻运动部件发生干涉。从受力逻辑来看,直角折边本身就具备天然的抗弯属性,相当于在两个垂直方向各布置了一道加强筋,而中部的三角镂空并非随意切除:三角形的三条边分别对齐构件的外缘折边,切除后剩余的材料恰好形成连续的传力路径,载荷从一侧板面传入后,会沿着镂空两侧的斜向壁面分流到另一侧板面,

  不会在拐角处出现明显的应力集中。和整块无镂空的直角件相比,该结构的材料利用率更高,在同等壁厚、同等轮廓尺寸下,整体重量可降低近四成,而刚性衰减幅度很小,完全能满足低载荷工位的长期使用需求。建模过程中需要重点把控几个尺寸边界:首先是构件的整体外轮廓长宽,两个垂直方向的延伸长度要匹配安装位的预留空间,拐角处的内圆角不能过小,否则钣金折弯时会出现材料挤压开裂,外圆角则要和折弯下模的槽宽对应,保证折弯后板面平整无翘曲。中部三角镂空的三个顶点要和构件外缘保持均匀的边距,边距过窄会导致镂空边缘刚性不足,受压后容易出现局部变形,边距过宽则起不到减重和避让的作用。镂空的边缘如果采用钣金工艺加工,需要额外预留折弯余量,避免折弯后镂空尺寸出现偏差;

  如果采用机加工或3D打印成型,则要注意内壁的拔模角度,保证成型后可以顺利脱模或去除支撑。实际选型应用时,要先确认安装面的平面度,构件的两个垂直板面分别贴合两个相邻的安装基准面,可通过侧面的预留孔位完成锁附。如果用于传感器安装场景,三角镂空还可以作为检测光路或气流的通道,避免支架本身遮挡检测信号;如果用于设备护架,镂空位置可嵌入透明防护板,兼顾防护性和观察视野。设计阶段还要考虑构件的装配公差,板面的垂直度要控制在合理范围内,否则安装后会出现贴合缝隙,长期受载后容易产生松动。和传统的焊接直角支架相比,该一体折弯式构件没有焊接热变形,外观更平整,后期也不需要额外打磨焊道,表面处理时可以直接做喷塑或阳极氧化,适配不同的工况防腐需求。

  在有轻量化要求的非标自动化设备里,这类带规则镂空的折角件可以直接替换部分厚重的铸造或实心铣削支架,降低设备整体负重的同时,也能减少材料成本。建模时优先采用薄壁特征加拉伸切除的方式搭建主体,再对折弯位置做圆角处理,后续如果需要调整尺寸,只需要修改外轮廓和镂空的草图参数即可快速衍生出不同规格的变体,适配不同的安装空间。
