T型半圆弧槽传感器安装支座结构

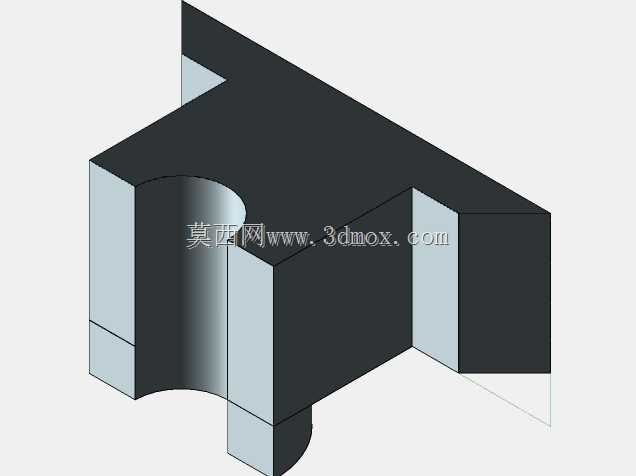

　　在自动化产线的检测工位、小型实验台架的传感布局以及非标设备的近距离感应单元布置中，这类带半圆弧容纳槽的T型支撑构件承担着定位与承载的核心作用。它的主体采用横向延展的块状基体搭配下部居中的圆柱凸台，整体轮廓没有多余的曲面造型，所有棱边均保留清晰的直角过渡，这种设计一方面适配常规铣削加工的走刀路径，减少额外的清根工序，另一方面也让构件在装配时能够快速贴合设备安装基面，无需反复调整姿态。构件中部贯通的半圆弧槽是整个结构的功能核心，槽体内壁经过规整的切削加工，弧度连续均匀，能够与圆柱形传感器的外壁形成大面积贴合，相比平面夹持结构，它可以限制传感器的周向转动，同时避免局部夹持力过大造成的传感元件外壳形变，保障检测精度的稳定性。从安装边界来看，

　　横向基体的两个平直端面可作为定位基准，在排布多个相邻检测点时，能够以端面为参照快速确定相邻支座的间距，下部的圆柱凸台可嵌入设备台架的预制定位孔中，实现预定位，后续再通过侧面的紧固结构完成锁止，整个装配过程不需要复杂的工装辅助。在实际工况中，这类支座常被用于光电传感器、接近开关等圆柱形检测元件的固定，当设备运行产生小幅振动时，T型的基体结构拥有更宽的支撑跨度，下部凸台与安装孔的配合能够抵消横向剪切力，相比单薄的L型支架，它的抗倾覆能力更强，不会因为长期振动出现传感器角度偏移。设计阶段需要重点考量圆弧槽与传感器外径的配合公差，间隙过大会导致传感元件在槽内出现旷量，间隙过小则会造成装配困难，甚至压损传感器外壳；

　　基体的厚度方向需要预留足够的刚性余量，避免在锁紧螺钉时基体发生形变，导致圆弧槽的圆度出现偏差。这类构件没有设置复杂的减重孔，是因为在多数检测工位中，它的安装空间较为充裕，实心结构的抗振性能更优，同时加工工序更短，能够快速完成单件或小批量的加工制作。在三维建模过程中，可先绘制T型的外轮廓草图，通过拉伸得到主体基体，再在中部绘制半圆截面并执行拉伸切除操作，最后对下部圆柱凸台进行同轴定位，整个建模逻辑完全贴合实际加工的工序顺序，特征树清晰，后续如果需要适配不同直径的传感器，只需要修改圆弧槽的直径参数，即可快速衍生出同系列不同规格的支座模型。在设备维护场景中，这种规整的结构也便于操作人员快速拆卸更换传感器，不需要拆解周边的其他管线与构件，半开放的槽体设计让传感器的走线可以从槽体侧面或下部引出，避免线缆与设备运动部件发生干涉。
