传感器配套异形连接固定支座结构

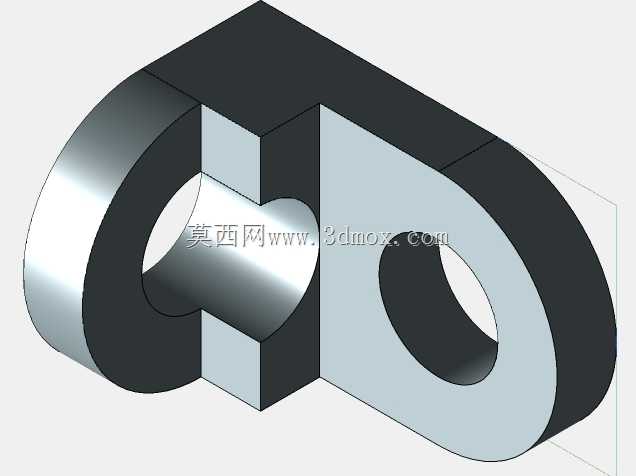

　　该异形连接支座的结构设计，核心围绕传感器现场安装的适配需求展开，整体采用一体化实心块体加工成型，没有拼接焊缝与额外紧固件，从根源上避免了装配间隙带来的定位偏移问题。从实际工况来看，这类零件常出现在工业自动化检测工位、流体管路参数监测点、小型实验台架的传感器布设场景中，一端的半开放圆柱卡槽可以直接卡合在圆形传感探头的外壁上，另一端带通孔的平直耳板则用于穿装螺栓，将整个组件锁紧在设备机架、安装立板或者管路支架的预设螺孔位上。

　　不同于常规标准法兰或者平直安装片，这个支座特意做了非对称的L形弯折主体，两个功能端的轴线呈垂直排布，刚好适配传感器安装方向与固定面呈90度夹角的狭小空间。在很多设备改造项目里，现场留给传感器的安装位置往往被管线、其他机构件挤占，没有办法直接在被测面加工螺孔固定探头，这种弯折支座就相当于一个空间转接件，不需要改动原有设备的主体结构，就能把传感器探头稳定支撑在指定检测位置。

　　从结构强度角度考量，支座的两个圆柱端都保留了足够的壁厚，中间连接的矩形块体做了直角过渡，没有出现薄弱的细颈结构，即便传感器附带的线缆受到意外拉扯，或者设备运行产生持续低频振动，整个支座也不会出现断裂、形变的问题。半开放卡槽的内径按照常用圆柱式传感器的外径做匹配设计，卡槽的开口宽度略小于圆柱直径，装配时可以借助金属材料的微小弹性形变把探头卡入槽内，既能够实现预定位，方便后续打胶或者加装顶丝锁紧，也能在检修的时候直接把探头从侧向取出，不需要完全拆卸整个支座的固定螺栓，大幅缩减现场维护的操作时间。

　　另一端的安装通孔做了沉台设计，螺栓装入之后头部可以完全没入支座表面，不会突出在外形成干涉，也避免了运行过程中其他移动部件刮蹭到螺栓头。整个零件的外轮廓没有复杂的曲面或者深槽结构，不管是采用数控铣削直接加工棒料成型，还是开模做压铸、粉末冶金批量生产，工艺难度都很低，加工过程中不需要定制特殊刀具，普通的立加设备一次装夹就能完成绝大多数面的加工，量产时的成本控制优势很明显。

　　在安装边界方面，这个支座的整体占用空间非常紧凑，安装耳板的通孔中心到卡槽轴线的距离经过精准核算，既保证传感器探头装入之后，检测端面能够刚好对准被测位置，不会和周边的管线、结构件发生碰撞，也不会因为力臂过长导致支座在振动中出现松动。实际选型使用的时候，只需要确认被测传感器的探头外径和安装面的螺孔间距，就可以直接匹配对应规格的支座，不需要额外做复杂的三维适配设计。对于结构设计人员来说，这类零件的建模逻辑也很清晰，先绘制两个垂直方向的功能端轮廓，再做中间连接块的合并，最后处理边角的倒角和安装孔的沉台，整个建模过程不需要复杂的曲面操作，参数化调整的时候只需要改动卡槽内径、安装孔孔径、两个功能端的中心距这几个核心参数，就可以快速衍生出适配不同型号传感器的系列化支座模型，覆盖从接近开关、光电传感器到小型压力、温度传感器的多种安装需求。在一些有防腐要求的工况下，只需要更换对应的加工材料，比如选用304或者316不锈钢，就可以直接沿用这套结构，不需要改动整体外形，零件的互换性很强。
