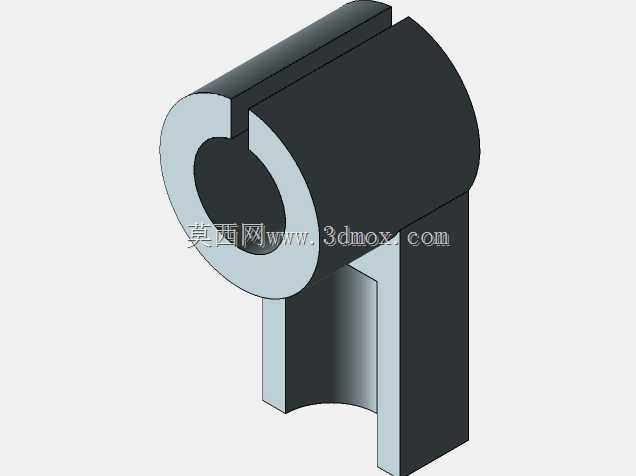

C型开口夹持式传感器安装固定支架结构

　　该C型开口构件在工业传感检测场景中，主要承担传感器的夹持定位与安装支撑作用，常见于自动化生产线的位置检测工位、设备运行状态监测点位、工装夹具的到位确认环节。在实际产线布局里，这类构件需要适配不同直径的圆杆、管线或轴类安装基准，通过自身的C型开口卡入基准件后，再借助侧向锁紧结构完成固定，为光电传感器、接近开关、磁感应检测元件提供稳定的安装载体，避免设备运行过程中因振动、冲击导致传感器检测位置偏移，保障检测信号的稳定性与重复性。从功能特性来看，该构件采用一体折弯式的C型主体结构，上部为带开口的半圆弧夹持段，下部延伸出平直的安装立面，可直接通过螺栓将传感器本体固定在立面上，也可在立面加工对应安装孔位适配不同规格的传感器。

　　开口式圆弧设计相比闭环抱箍结构，最大的优势在于安装与拆卸无需从轴件端部穿入，可直接在轴件任意位置侧向卡装，尤其适合已完成装配的设备改造、后期传感点位加装场景，能大幅降低现场施工的拆装工作量，减少设备停机调整时间。下部的平直安装面与上部圆弧夹持段呈垂直布局，可保证传感器安装后检测方向与夹持基准轴线保持固定的空间角度，在设计阶段可根据实际检测需求调整立面长度与开孔位置，适配不同检测距离、不同外形尺寸的传感器安装要求。设计思路上，该构件优先兼顾安装便捷性与结构刚性，主体采用等厚板材经折弯成型，圆弧段的内径尺寸需与常用安装轴径形成合理配合，开口宽度略小于轴径以保证卡入后具备足够的抱紧预紧力，同时在圆弧侧部预留锁紧螺钉孔位，

　　通过螺钉顶紧轴件表面实现双重固定，防止构件沿轴向滑动或绕轴转动。下部安装立面的厚度与上部圆弧段保持一致，避免因厚度差异导致折弯处出现应力集中，立面的长宽尺寸根据传感器的安装孔距、外形轮廓确定，保证传感器安装后不会与周边设备构件产生运动干涉。在结构细节处理上，折弯处采用合理的圆角过渡，避免直角折弯产生裂纹或应力集中，构件的所有棱边均做倒角处理，防止安装过程中划伤操作人员或损坏传感器线缆。从安装边界与外形尺寸角度分析，该构件的整体占用空间由上部圆弧外径与下部立面长度共同决定，上部圆弧的外径决定了夹持部位的径向占用空间，在布局时需预留出圆弧外侧的锁紧螺钉操作空间，保证扳手可正常伸入完成锁紧动作。下部立面的长度决定了传感器的伸出距离，

　　设计时需结合传感器的检测范围、被测物体的运动轨迹确定，既要保证传感器处于有效检测距离内，也要避免传感器伸出过长导致被运动部件刮碰。构件的轴向宽度需根据夹持力需求计算，宽度过小会导致抱紧面积不足，长期受振动容易出现松动，宽度过大则会增加材料成本与整体重量，同时占用过多安装空间。在实际选型应用中，需根据安装轴的直径、传感器的重量、设备运行的振动幅度确定构件的板材厚度与整体尺寸，对于重载、强振动工况，可适当增加板材厚度并在圆弧段增设加强筋结构，提升整体抗变形能力；对于轻载、安装空间狭小的场景，可在保证结构强度的前提下适当缩减立面尺寸与轴向宽度，优化整体结构紧凑性。该构件的三维建模过程完整保留了草图驱动特征，圆弧内径、开口宽度、立面长度、安装孔位等关键尺寸均通过草图参数约束，后续可根据不同的安装轴径、传感器规格快速修改参数生成适配的结构版本，无需重新搭建整体模型，能有效提升同系列安装支架的设计迭代效率。建模过程中对折弯半径、板材厚度等工艺参数进行了同步还原，可直接用于后续的钣金加工工艺编制，保证三维模型与实际加工成品的结构一致性。
