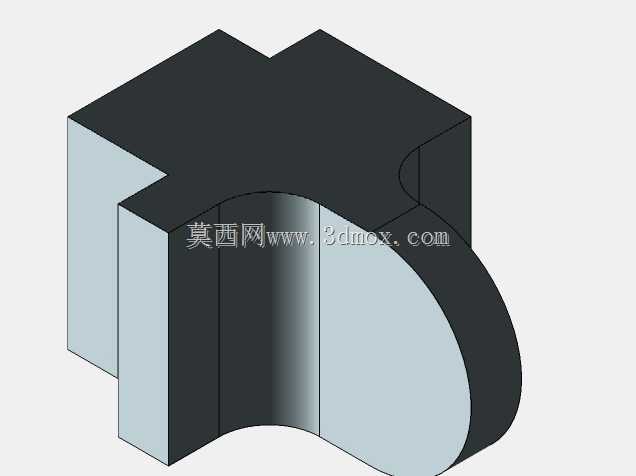

带半圆弧面的凸型块状机械构件

　　该块状构件在结构设计上采用了直边凸台与半圆弧曲面结合的复合轮廓，主体由两个正交方向的矩形凸块构成十字形顶部截面，一侧延伸出半圆柱面，整体为实心块状结构，没有多余的镂空或薄壁区域。这种轮廓组合常见于工装夹具的定位挡块、自动化线体的侧向支撑座，或是小型设备里的限位承接件，在装配空间中可同时利用直边提供平面贴合定位，利用圆弧面避让相邻回转零件，减少尖角干涉风险。从建模逻辑看，先绘制底部的矩形基体，再在顶部叠加两个方向的凸台形成十字凸起，最后在侧部通过半圆截面拉伸切除或拉伸叠加得到圆弧外壁，所有相邻面之间保留清晰棱边，没有做额外倒角或圆角，这与实际工装中优先保证定位面直线度、减少加工工序的思路一致。构件的平面区域可作为安装基准面，

　　与设备基板或安装板贴合时，能获得较大的接触面积，降低局部压溃风险；圆弧面则可作为导向接触面，在工件推入或回转件靠近时起到顺滑过渡作用，避免尖角刮伤配合件表面。在安装边界上，该构件的外轮廓由直线段与半圆弧共同围成，布局时需要在圆弧外侧预留至少等于圆弧半径的避让空间，直边侧则可紧贴其他块状零件排布；十字形顶部凸起可嵌入对应凹槽内，实现周向防转，也可作为手动抓取的受力部位。从受力特性分析，实心结构使其具备较好的刚性，在承受垂直方向压紧力或侧向挤压力时，内部应力分布均匀，不会出现薄壁件常见的振颤或变形问题。圆弧与直壁的交接处为连续曲面过渡，不存在应力集中的尖角缺口，适合在频繁受载的工位长期使用。在加工实现层面，

　　上下两个大平面可通过铣削一次加工完成，保证平行度；四周直壁采用立铣刀走直线轮廓，半圆弧面则通过圆弧插补铣削成型，整体工序集中，装夹次数少，容易控制尺寸一致性。该构件没有设置通孔或螺纹孔，实际使用时可根据安装需求在平面上二次加工安装孔，也可直接通过压板压紧固定，适配不同的工位布局。在物料输送场景中，这类带圆弧的挡块可安装在输送带两侧，对经过的工件进行柔性导向，圆弧面能降低工件卡滞概率；在检测工位中，它可作为传感器的安装承载座，平面部分用于固定传感器本体，圆弧侧避让被测工件的运动轨迹。设计时没有添加冗余装饰特征，所有轮廓均服务于定位、避让和承载功能，体现了工装类零部件简洁实用的设计原则。建模过程中需重点保证圆弧面与相邻直壁的相切连续性，

　　避免出现拼接棱线，否则在实际接触工件时会产生局部摩擦阻力；同时十字凸台的相交处要保证布尔运算合并完整，不能出现残留碎面，否则会影响后续工程图导出和数控编程的刀路计算。该类构件的尺寸比例偏向矮胖型，重心较低，安装后稳定性好，即使受到侧向冲击也不易发生倾覆。
