挖掘机液压锤连接安装支座结构设计

　　该安装支座主要服务于挖掘机工作装置前端的液压破碎锤属具，承担液压锤与斗杆、连杆之间的载荷传递与姿态铰接功能。在矿山剥离、建筑拆除、路面破碎、隧道开挖等工况中，破碎锤需要持续承受高频冲击与偏载，支座作为中间连接基体，其结构刚度、铰接点同轴度以及焊缝布置直接决定属具工作的可靠性。

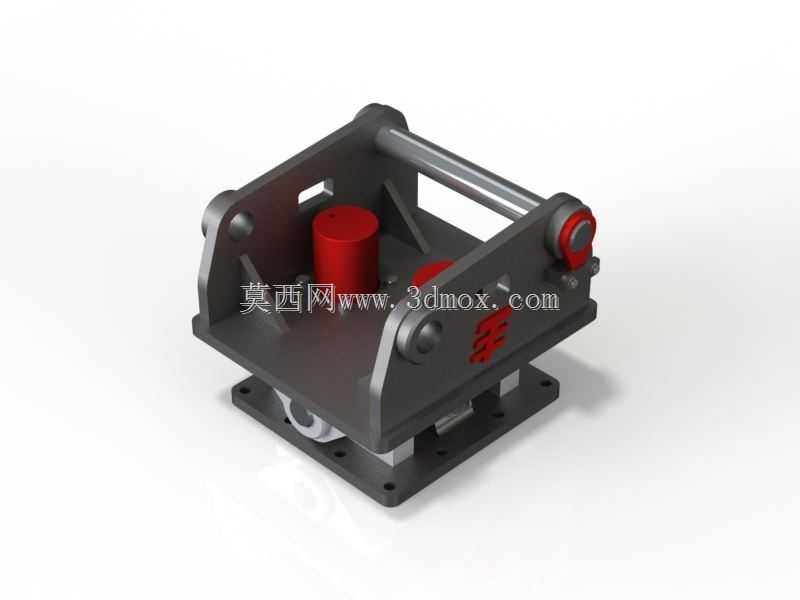

　　模型采用双侧立板加底板的箱型承载思路，两侧厚立板向上延伸形成铰接耳座，用于连接挖掘机斗杆与摇杆；中部预留液压缸安装空间，可容纳液压锤的供油管路、蓄能器或相关执行元件；底部法兰板开设阵列螺栓孔，用于与破碎锤本体上表面紧固。这种布局将冲击载荷从底板均匀扩散到两侧立板，再通过上部销轴传递给工作装置，避免局部应力集中在单一焊缝或螺栓群上。

　　从功能特性看，上部横向销轴孔用于与斗杆前端铰接，侧部偏心销轴孔用于连接驱动连杆，二者孔位的相对距离决定了液压锤在挖掘轨迹中的切削角与翻转范围。设计时需要保证两孔轴线平行，并与底板安装面保持规定的垂直度，否则装配后会出现别劲、销轴偏磨、胶管扭曲等问题。立板外侧可见的红色端盖对应销轴的轴向限位结构，用于防止工作振动中销轴窜出，同时便于现场拆卸维护。

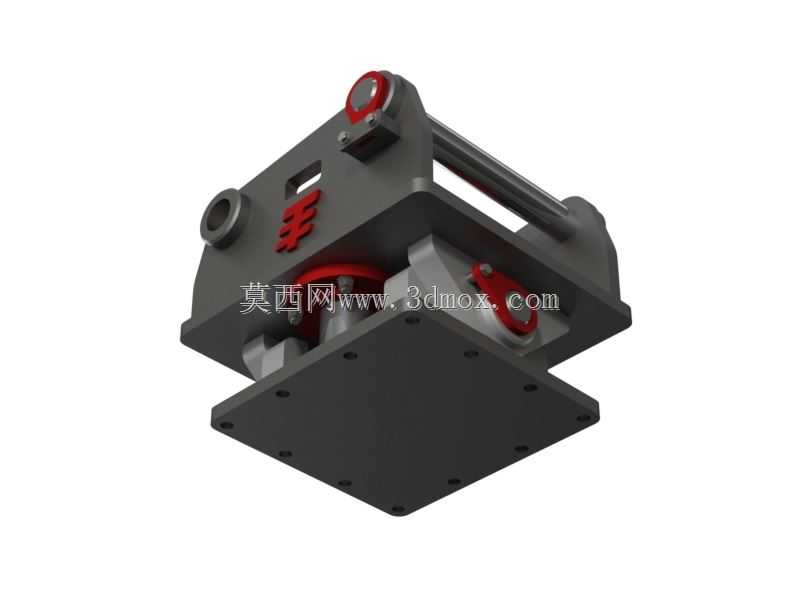

　　中部红色圆柱区域对应液压元件的安装位，周围留出的操作空间方便接头连接与检修。支座内部设置的加强筋沿载荷方向布置，在不显著增加整体重量的前提下提升立板抗侧弯能力。底板四周的螺栓孔采用对称分布，便于匹配不同吨位破碎锤的安装孔系；孔边留出足够扳手空间，可在不拆卸整个属具的情况下完成紧固件检查。

　　外形尺寸方面，该支座的宽度受挖掘机斗杆开档限制，过宽会与斗杆侧板干涉，过窄则会降低横向稳定性；总高度需保证液压锤在最大翻转角度下不与斗杆、液压缸发生碰撞；底板长度方向覆盖破碎锤上部主要承载区，使螺栓群承受的倾覆力矩更加均衡。上部铰接点到底板的距离决定了锤体相对斗杆的悬伸量，直接影响破碎时的力臂和斗杆液压缸受力。

　　建模过程中，铰接孔、底板螺栓孔和立板外轮廓应优先建立基准，再以对称方式生成双侧结构，这样能保证左右耳板的孔位一致性。对承受冲击的圆角过渡区，不宜采用尖锐棱角，应通过圆弧或斜筋分散应力；底板与立板连接处可视为关键焊缝区域，结构上预留合理焊脚空间。若用于后续仿真，可将销轴连接简化为铰接副，底板螺栓连接设为刚性绑定，重点考察立板根部、销轴孔周圈以及底板边缘在冲击反力下的应力分布。

　　在现场装配层面，该支座需要先与液压锤本体完成底板紧固，再整体吊装到斗杆前端穿装销轴；液压管路沿立板侧面布置时，应预留弯曲半径，避免锤体连续俯仰过程中胶管被拉伸或挤压。对于需要频繁更换属具的施工单位，这种支座结构还应兼顾与快换装置的适配性，保证铰接点位置和底板接口在同一系列机型中具有通用性。
