挖掘机重载铲斗结构设计

　　该铲斗属于挖掘机前端工作装置的核心执行部件，主要承担土石方开挖、矿料装载、松散物料剥离以及短距离推移作业。在矿山剥离、基坑开挖、河道清障、道路修筑等工况中，铲斗直接与岩石、砂土、冻土层或建筑垃圾接触，其结构强度、斗齿排布和刃口几何形状直接决定切入阻力、装满系数与单次循环效率。设计时需要把斗体看作一个承受复杂冲击载荷的焊接箱体，而不是单纯的外形壳体：底板承受物料挤压和拖拽磨损，侧板承担侧向扭转，斗背与斗杆铰接区域传递挖掘力，后壁则在卸料和撞击时承受反复冲击。斗齿采用突出布置，目的是在接触物料瞬间形成局部应力集中，先破开密实表层，再由主刃口完成连续切削。齿座与斗唇之间的连接需要保证更换便利性，同时控制焊接热影响区，

　　避免长期冲击后在焊缝根部产生疲劳裂纹。斗体内部的弧形过渡并非随意造型，它关系到物料进入后的流动轨迹：曲率过小会增加物料滞留，曲率过大则会削弱有效容积并抬高卸料高度。合理的弧面能够让石块在装载过程中自然向斗内滑移，减少斗底局部点接触造成的异常磨损。侧刃与侧护板用于保护侧壁，在修坡、挖沟或贴边作业时，侧向摩擦主要集中在这些区域，因此其厚度和材料匹配通常要与底板磨损速率相协调。铰接部位的孔位、销轴中心距和耳板间距是安装边界的关键。耳板间距必须与对应斗杆端部尺寸匹配，销轴孔同轴度直接影响装配是否卡滞；若两侧耳板焊接后发生偏移，现场会出现销轴穿入困难或偏磨现象。斗杆铰点与连杆铰点之间的相对位置还会影响翻转角和卸料轨迹，

　　设计时需要结合整机连杆机构进行运动校核，确保铲斗在挖掘位置具有足够的挖掘力臂，在最高卸料位置又能顺利倾净物料。外形尺寸方面，斗宽决定一次切削宽度和在狭窄沟槽中的适应性，斗容决定单次装载量，但斗容不能脱离整机稳定性和液压能力孤立确定。过宽的铲斗在偏载挖掘时会给斗杆、销轴和回转支承带来附加弯矩；过大的斗容则会让液压系统长期处于高溢流状态，降低作业效率并加速温升。对于重载岩石型铲斗，通常会在斗底、侧面和齿根区域增加耐磨衬板或加厚耐磨钢板，通过局部强化控制重量增长，而不是整体等比例加厚，以免前端惯量过大影响复合动作。建模时需要区分母材、衬板、齿座、斗齿和销轴等实体区域，焊缝位置虽然在简化模型中不一定逐条表达，但结构分块应体现真实装配关系。

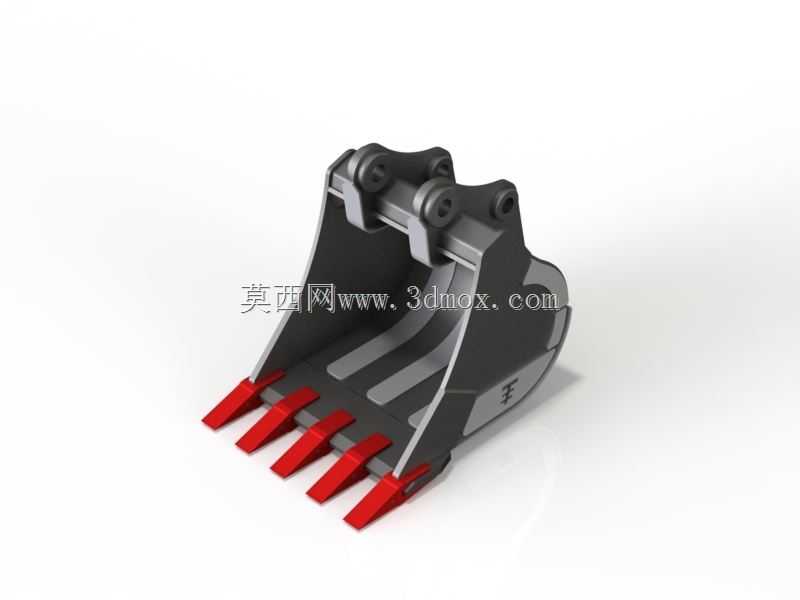

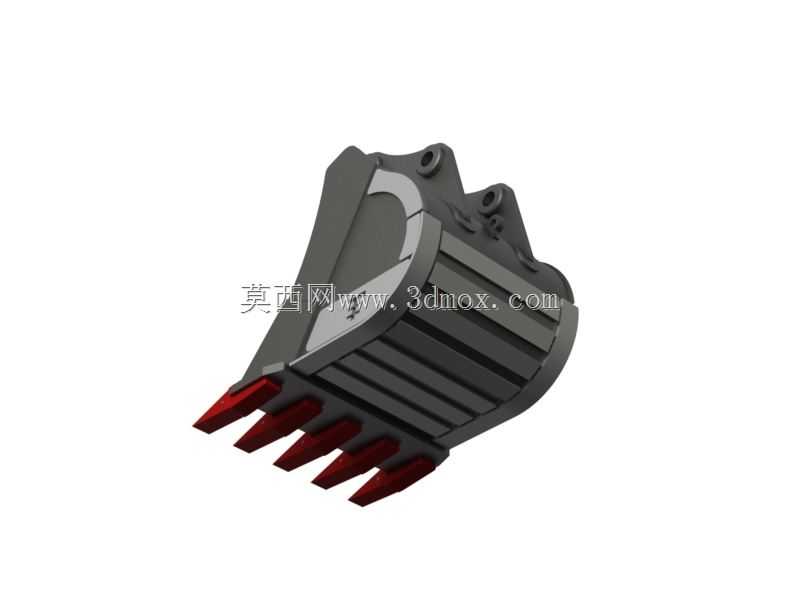

　　对于运动校核，应重点检查铲斗收斗时与斗杆、油缸、连杆的间隙，尤其在石块卡入斗背或机构处于极限位置时，不能出现实体干涉。对于制造环节，还要关注钢板下料后的坡口方向、耳板组对顺序以及焊接后的机加工余量，销轴孔若在焊后整体加工，更容易保证同轴度。实际选型时，铲斗要与机型吨位、土质条件和作业方式匹配：土方作业强调顺滑曲面和较大斗容，岩石作业强调抗冲击和耐磨，清沟作业则强调窄幅与侧面平整。该模型在结构表达上保留了斗齿、侧刃、耳板和弧形斗体等关键特征，可用于前端工作装置结构分析、运动干涉检查、磨损区域讨论以及不同作业工况下的选型对比。
