栅格斗挖掘机铲斗结构设计

　　该属具属于挖掘机前端工作装置中的筛分栅格斗，主要用于土石方作业中对物料进行初步分离与装载。在河道清理、建筑垃圾分拣、矿石筛分、表层土剥离以及含有较多石块的土方施工中，普通封闭铲斗会将细料、石块、杂物一并挖起，后续还需额外筛分，而栅格斗通过斗体底部与侧面的条形间隙，可在挖掘和提升过程中让粒径小于间隙的沙土、碎料漏出，将大块岩石、混凝土块、树根等截留于斗内，从而减少无效装载，提升装车效率与物料分类精度。

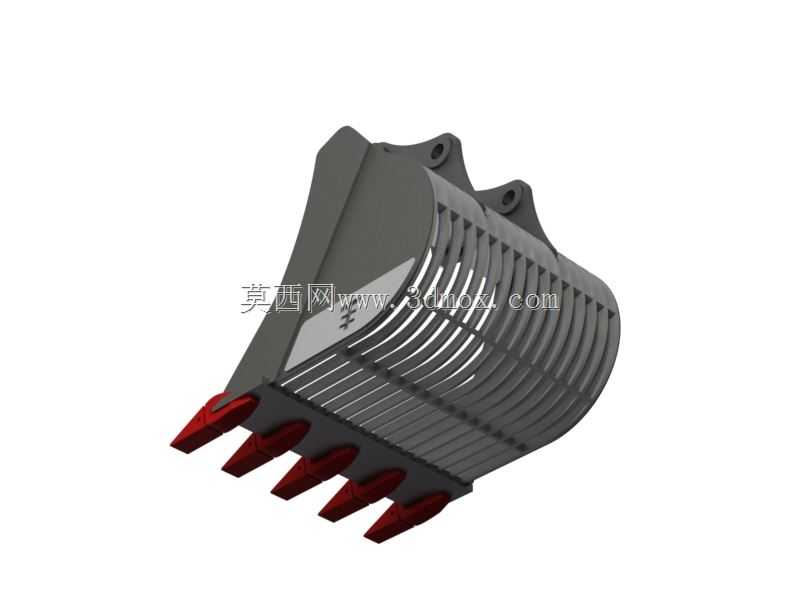

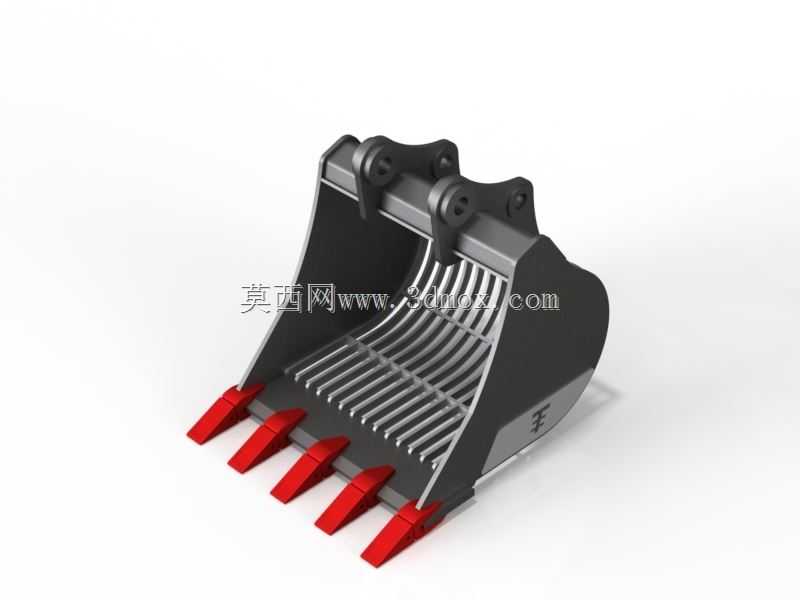

　　从结构上看，模型主体由斗背、侧板、栅条、加强筋、斗齿、齿座以及上部铰接耳板组成。斗背采用弧形承载轮廓，能够在插入料堆时降低切入阻力，并使物料在斗内沿弧面自然堆积。与标准岩石斗不同，该斗底部并非整板封闭，而是由多根平行栅条构成筛分工作面。栅条间距直接决定筛分粒径，设计时需要结合作业对象确定：间距过小，细料不易排出，筛分效率下降；间距过大，则会造成有用大块物料流失或卡料。栅条截面方向通常做成上窄下宽或带耐磨斜面的形式，以减少物料下落时的卡阻，并提高磨损寿命。

　　前端斗齿采用突出布置，用于插入密实土层或岩堆。齿尖高出斗唇，形成逐级破碎和导向作用；齿座与斗唇焊接区域是高应力区，需要保证足够的熔深和过渡圆角，避免在偏载挖掘时产生裂纹。模型中五枚斗齿沿斗宽方向均匀分布，适合中大型挖掘机在中等冲击工况下使用。齿间间隙与栅条方向应尽量保持物料流动连续，避免石块在齿根与栅条交汇处卡死。

　　上部双耳板用于连接斗杆和连杆，铰接孔中心距、板厚以及孔位公差必须与对应机型的连杆机构匹配。耳板区域承受挖掘力、提升力和偏转载荷的复合作用，通常在耳板外侧设置加厚补强板，并在孔内加工衬套安装面，以保证销轴转动副的耐磨性。设计时需要校核三个关键边界：一是最大挖掘力作用下斗杆与铲斗的运动不发生干涉；二是满载翻转时斗体与连杆、摇杆之间保留足够安全间隙；三是销轴孔轴线平行度满足装配要求，否则会造成单侧受力和异常磨损。

　　外形尺寸方面，斗宽决定单次取样宽度和装载容量，斗底弧长影响物料充盈率，耳板开档尺寸则决定适配的挖掘机吨位。若用于小型机，斗宽可适当收窄以降低切削阻力；若用于大型矿山或拆除现场，则需增加侧板厚度、栅条截面和耐磨保护面积。该模型的栅条沿斗底纵向布置，这种形式有利于物料在卸料时沿栅条方向滑出，清理性能较好；若采用横向栅条，虽然整体刚性更强，但大块物料容易横担在栅条上，卸料顺畅度会下降。

　　建模时应重点处理焊缝区域的实体过渡和易损件分区。斗齿、齿座、侧刃和栅条上表面属于高频磨损部位，可在结构上预留可更换空间；侧板外缘建议增加护板或堆焊耐磨层。有限元校核应关注三种工况：正载插入、偏载挖掘以及扭转卸料。正载下主要观察斗背与耳板连接区应力，偏载下重点看侧板和栅条端部，扭转工况则需检查耳板与销轴孔周边变形。对于实际选型而言，栅格斗并非简单在标准斗上开槽，而是需要在筛分效率、结构刚度和耐磨性之间重新平衡，才能保证在含石土方、拆除废料和河道清理等场景中稳定作业。
