矿用挖掘机前端岩石抓斗结构设计

　　岩石抓斗作为挖掘机前端作业属具，主要面向矿山剥离、采石场块石搬运、建筑拆除后混凝土块分拣以及河道清障中的大块物料抓取场景。与常规标准铲斗侧重挖掘、装载散料不同，这类抓斗在结构上强化了对不规则、大粒径、高硬度块状物的咬合与把持能力，适用于物料块度较大、普通斗型难以满斗或容易滑落的工况。在采石场作业中，它可以直接抓取爆破后初步分离的条石、块石进行短距离转运和归堆；在拆除现场，则能配合挖掘机完成钢筋混凝土块的夹持、移位和装车，减少二次破碎与人工辅助的工作量。

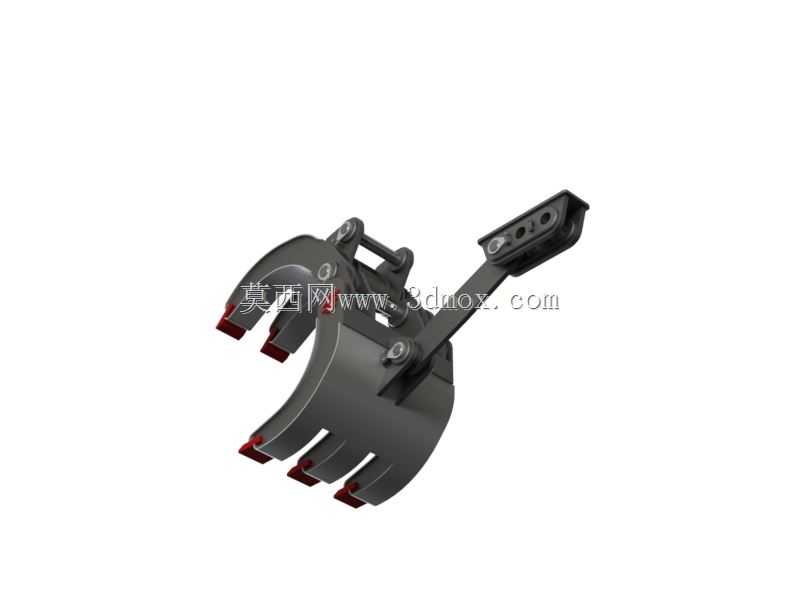

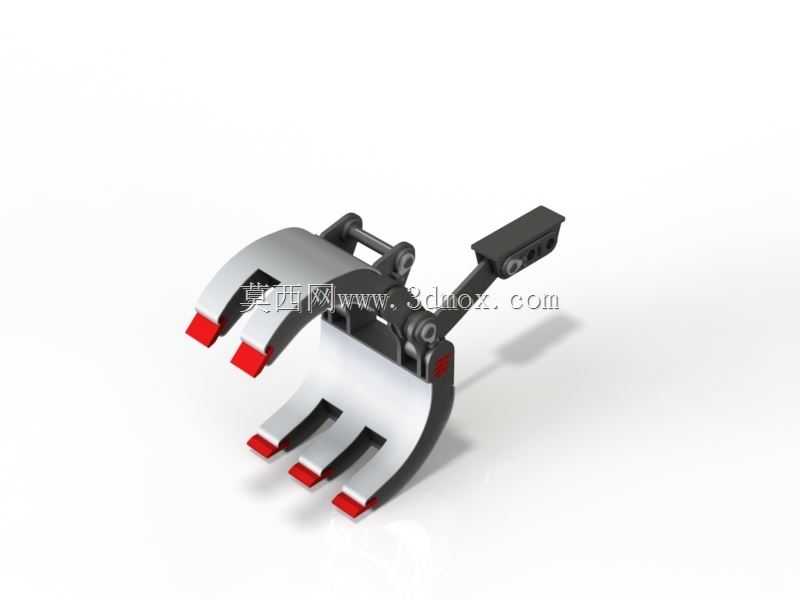

　　从功能实现看，该抓斗采用多爪交错咬合的结构形式，上爪与下爪在闭合时形成多点接触，能够嵌入石块表面的凹凸部位，从而提升抓取稳定性。爪尖部位采用加厚并局部突出的耐磨结构，红色标识区域对应实际使用中的高磨损接触区，便于在设计阶段识别易损部位并预留堆焊或更换空间。爪指之间保留较大的镂空间隙，一方面可以在抓取块石时漏除夹带的细料与渣土，降低无效负载；另一方面也减少了斗体与物料的接触面积，使闭合力更集中于爪尖，增强插入料堆和咬合大块的能力。

　　设计思路上，首先需要根据主机吨位确定铰点位置、斗体宽度和爪指长度。若抓斗整体宽度过大，会在闭合过程中受到大块岩石的侧向干涉，导致实际咬合深度不足；若爪指过长，则会削弱根部抗弯截面，在偏载抓取时产生较高应力。该模型在爪指根部设置了明显的圆弧过渡和加强筋板，目的就是把爪尖受到的冲击载荷逐步传递到后部铰接区，避免在焊缝或截面突变处形成应力集中。后部连接臂与主机连杆、摇杆的铰接孔需要保持同轴度，孔位周边通常布置加厚衬套区域，以承受反复转动带来的挤压磨损。

　　安装边界方面，这类属具通常通过销轴与挖掘机斗杆前端和连杆连接，设计时必须控制两铰接孔的中心距与主机原铲斗一致，否则会影响铲斗油缸的行程利用率和卸料角度。连接臂上方的铰接座高度决定了抓斗在最大张开位置时是否与斗杆底面发生干涉，因此在三维建模阶段需要按主机极限姿态进行运动仿真，检查张开、闭合、挖掘和高位卸料等姿态下的最小间隙。斗体宽度应小于主机两侧履带或轮胎的通过宽度，保证在狭窄采石平台或拆除场地内回转时不碰撞周边设备。

　　结构细节上，爪指采用上弯与下齿配合的形式，闭合后不是简单平面贴合，而是形成阶梯状咬合线。这种处理对形状不规则的岩石更友好，即使石块表面存在斜面，也能由多个爪尖共同限制其滑移。后部连接臂为箱型或厚板焊接结构，承担油缸推力和偏载扭矩，其侧面开孔主要用于减重和安装销轴，但开孔边缘必须避开高应力区。铰接点处的销孔、润滑通道和端面限位结构在实际生产中需要重点控制加工精度，因为销轴间隙过大不仅会产生冲击噪声，还会改变爪齿的实际轨迹，降低抓取精度。

　　在实际选型时，还需要结合物料密度和作业循环判断斗体容量。岩石类物料容重大、块度不均，斗容不宜盲目放大，否则会导致主机前倾稳定性下降、液压系统压力峰值频繁超限。较合理的做法是在保证抓取力的前提下，通过优化爪指排列提高单次抓取的有效夹持体积，而不是单纯增加斗宽。对于磨损严重的矿山工况，爪尖可采用可更换齿座或耐磨焊条堆焊，维护时只需处理局部高磨损区，能够延长整体斗体寿命。

　　三维建模过程中，应先建立铰接点和运动轨迹骨架，再由骨架驱动爪指、连接臂和加强板的实体建模。这样做的好处是，当主机参数或油缸行程发生变化时，可以快速调整铰点位置并重新验证干涉情况。建模完成后，还需重点检查闭合状态下相邻爪指是否保留合理间隙，防止石块碎屑卡入后造成无法完全闭合；同时检查张开状态下爪尖与主机斗杆、油缸管路之间的安全距离。对于现场使用而言，这些边界条件往往比外观造型更直接地决定属具能否稳定安装和高效作业。
