挖掘机单齿松土器属具结构设计

　　松土作业在矿山剥离、硬土开挖、风化岩预处理、冻土层破除及建筑场地清理中十分常见。直接使用挖斗挖掘高硬度或胶结地层时，斗齿切入阻力大、底板磨损快，且容易因偏载造成斗杆和销轴异常受力。单齿松土器的作用就是把集中载荷传递到一个楔形齿尖上，先对物料进行撕裂、撬松和分层，再由挖斗或推土装置完成装运。图中这类属具通常安装在挖掘机工作装置前端，通过销轴与快换接头或斗杆、连杆机构连接，适用于中大型挖掘机在采石场、路基施工、市政硬地破除、树根拔除和岩层表层清理等工况。

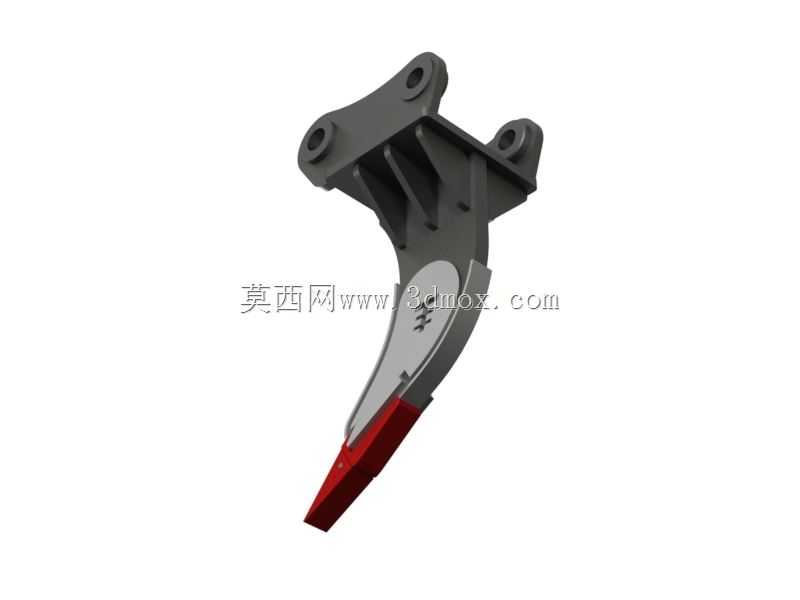

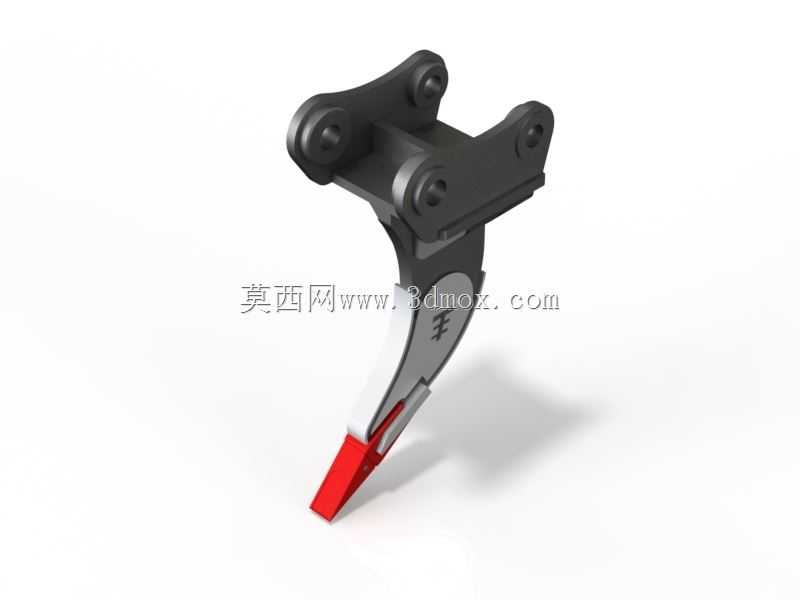

　　结构上，该模型呈现的是典型单齿式松土器。上部为双耳式连接架，板件拼焊形成箱形或开式支撑结构，两侧销孔用于与主机连杆和快换机构铰接。连接架下方承托齿柄，齿柄向下逐渐收窄并向前弯曲，使齿尖在插入物料时获得合理的楔入角。齿尖部分采用独立可换端头，以红色区域表示耐磨件，与齿柄通过锁销、卡块或螺栓固定。这样的分段设计很关键：实际作业中最先磨损失效的往往是齿尖与物料直接接触的小区域，若把整个齿柄做成一体件，磨损后只能整体更换，成本和停机时间都会明显增加；把高磨损区独立出来，可用更硬的耐磨材料制造，维护时只需拆下端头。

　　从受力路径看，挖掘机通过斗杆和摇臂把液压缸的推压力传递到松土器上铰点，连接架再把载荷传至齿柄和齿尖。齿尖插入地层后，主机通过提升、回转或牵引动作使齿尖沿弧形轨迹运动，对硬土、岩层裂隙或冻结层产生撬剥作用。设计时需要重点控制几个几何关系：齿尖相对上铰点的前后位置决定切入稳定性，过于靠前会增加主机前倾和销轴弯矩，过于靠后则削弱插入能力；齿柄弯曲半径影响应力分布，过小的弯曲半径容易在腹板内侧形成应力集中；齿尖楔角要兼顾刺入能力和耐磨性，角度过尖虽容易切入，但端头强度和耐磨寿命会下降，角度过钝则推压阻力显著上升。

　　安装边界方面，这类属具不是孤立零件，必须与挖掘机前端铰点尺寸、销轴直径、连杆开档宽度和快换装置接口相匹配。上部连接架的销孔中心距、板厚和耳板间距直接决定能否装到指定机型上；齿柄在最大插入和最大撬起位置时，还需校核与斗杆、连杆、油缸及软管之间的干涉情况。若用于快换接头，连接架外形还要给锁紧机构留出操作空间，避免在翻转到极限角度时发生碰撞。齿尖最低点与铰接中心的距离会影响实际挖掘深度和撕裂半径，选型时不能只看属具本身强度，还要结合主机斗杆长度、动臂范围和作业半径综合判断。

　　在功能特性上，单齿松土器相比多齿耙式结构更适合高负荷、高硬度工况。单齿把有限的油缸推力集中到一点，能够在较硬表层形成裂缝；多齿结构虽然一次松铺面积大，但每个齿分到的压力较小，更适合软岩、碎石或已经预松的土层。该模型的加强筋布置在连接架与齿柄过渡区，说明设计关注的是交变载荷下的疲劳问题。实际作业中，松土器很少只受单向垂直力，更多是插入后伴随侧向扭转、提升弯曲和瞬间冲击，因此耳板焊缝、齿柄根部和销孔周边都是建模和有限元分析时需要细化的区域。

　　三维建模时，通常先根据主机接口建立上部铰接骨架，确定两组销孔的相对位置和开档尺寸；再沿载荷传递方向构建齿柄中心线，用曲面或实体方式控制弯曲段和楔形截面；齿尖作为易损件单独装配，便于后续更换不同长度或不同硬度的端头。板件类零件要预留焊接坡口、加工余量和销轴配合公差，销孔与衬套的配合关系也应在装配中体现。对于结构设计人员来说，模型不仅要外观完整，更要能反映真实装配约束：销轴穿过耳板和齿柄后，端部如何限位，衬套压入哪一侧，耐磨板贴在哪个受力面，这些细节决定了图纸能否直接指导生产。

　　设备选型时，还需要把作业对象与齿形联系起来。尖锐细长齿适合冻土层和裂隙发育岩层，穿透性好但抗冲击截面较小；短厚齿适合连续硬岩剥离，耐冲击但需要更大的插入力。齿尖向前弯曲的程度会影响撬起方向，弧度较大时有利于把物料向上翻起，较直的齿形则更适合垂直切入。图中齿尖采用醒目的可换端头，也提示维护人员在现场应重点检查端头磨损量、锁销是否退出、耳板销孔是否失圆，以及齿柄腹板是否出现裂纹。

　　总体来看，该松土器属具的核心价值在于以简单可靠的机械结构，把挖掘机的液压力转化为对硬质地层的集中撕裂力。上部连接架解决与主机的接口匹配，弯曲齿柄解决载荷传递和撬剥轨迹，可换齿尖解决磨损与维护成本，三者共同决定了作业效率和使用寿命。对结构设计和设备选型人员而言，理解这些几何边界、受力路径和工况差异，比单纯复制外形更重要。
