矿山重载挖掘机铲斗结构设计

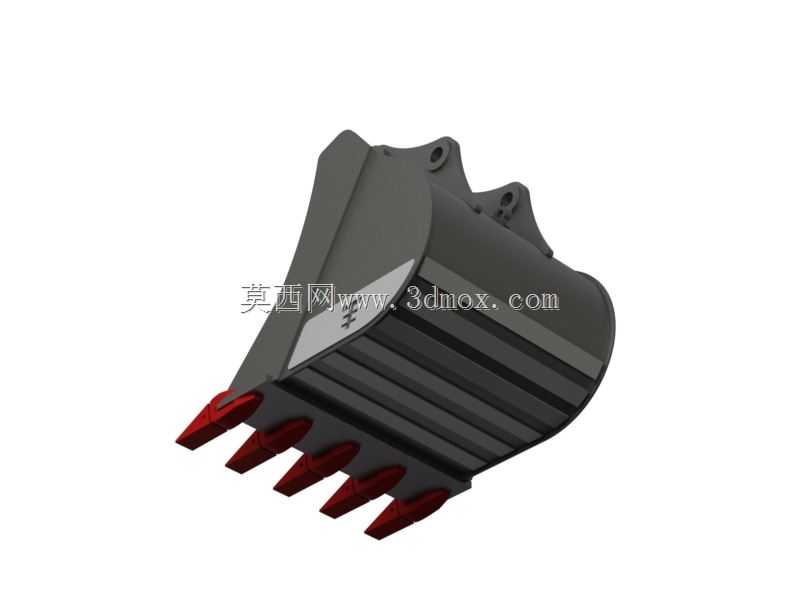

　　该铲斗属于挖掘机工作装置末端的直接承载部件，主要用于土石方开挖、矿山剥离、矿石装载、河道清淤及建筑基础施工等工况。实际作业时，斗齿最先切入物料，通过斗杆和动臂的联合动作完成插入、撬挖、提升和回转卸料，其结构强度直接决定整机能承受的挖掘阻力与连续作业能力。模型在外观上保留了重型斗常见的弧形斗腔、加厚侧刃、背部加强筋以及五齿布置，能够直观反映斗体、斗齿、侧护板和铰接耳板之间的装配关系。

　　从设计思路看，这类重载铲斗不能只追求容量，而需要在切入性能、耐磨性、刚度和整机匹配之间取得平衡。斗腔底板采用圆弧过渡，可降低物料进入和卸出时的阻力，减少粘土残留；侧壁向外形成稳定的包络面，使装载时物料重心尽量靠近铰接点，避免偏载造成的额外扭矩。前部斗齿间距并非均匀装饰，而是结合常见石块粒径和切入阻力设置，既能在硬土或爆破后矿岩中形成多个劈裂点，也能让细料从齿间进入斗腔，提升满斗率。齿座与斗唇之间预留焊接和更换空间，便于现场根据磨损情况单独更换斗齿，而不必整体维修斗体。

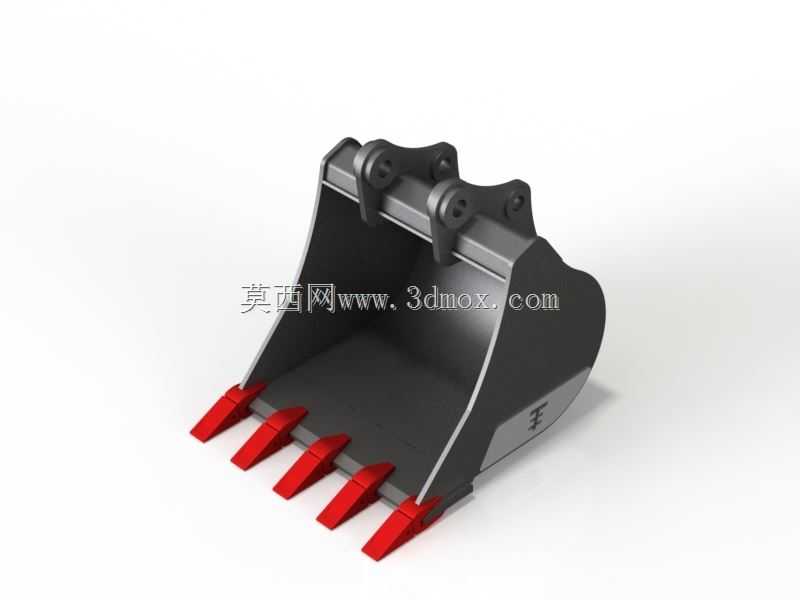

　　外形尺寸方面，模型重点表达了斗口宽度、斗腔深度、背部弧线以及上部双铰接耳板的中心距。对于结构设计人员而言，这些边界决定了铲斗能否与指定机型的斗杆、连杆和摇杆相匹配。铰接孔位置需要同时满足收斗、卸料和挖掘力传递要求：孔位过高会削弱初始挖掘力矩，孔位过低则可能导致卸料角不足或与机构发生干涉。耳板区域采用加厚板和补强结构，是因为挖掘过程中峰值载荷往往集中在销轴连接处，侧向撬挖时还会产生附加弯矩，若耳板刚度不足，容易出现孔口变形、焊缝开裂等问题。

　　背部加强筋的走向沿主要受力路径布置，将斗齿和斗唇受到的载荷向耳板和侧壁分散，而不是简单增加板厚。这样做可以在控制重量的前提下提高疲劳寿命。侧刃和侧护板对应磨损最严重的摩擦区域，模型中以独立结构体现，便于在详细设计阶段选用更高硬度的耐磨材料，或在试制时对比不同护板形状对切入角的影响。斗体侧壁与底板交接处采用圆滑过渡，可降低应力集中，对于反复冲击载荷下的焊接结构尤其重要。

　　在设备选型和三维建模工作中，该模型可用于检查工作装置在最大挖掘深度、最大卸载高度以及运输状态下的空间姿态。通过装配约束模拟销轴连接，可以进一步分析斗齿尖点轨迹、斗容包络范围以及与地面、车厢边缘的安全距离。若用于虚拟展示或渲染，模型的分色结构也能区分主体钢板、斗齿和铰接部件，帮助技术人员快速识别易损件与关键承载区。整体而言，该铲斗模型围绕重载挖掘工况建立，既体现了工程机械工作装置的典型结构，也为后续强度校核、耐磨方案优化和不同机型适配提供了清晰的三维基础。
