挖掘机梯形耐磨铲斗结构设计

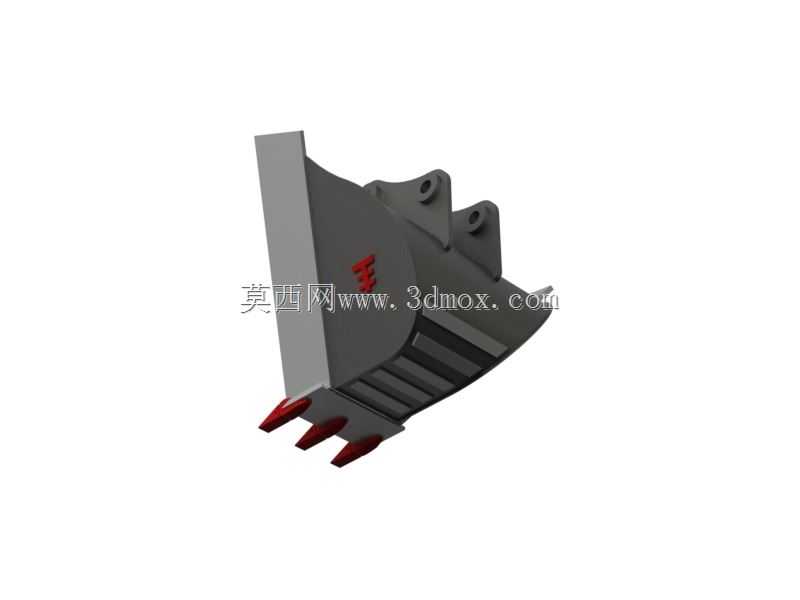

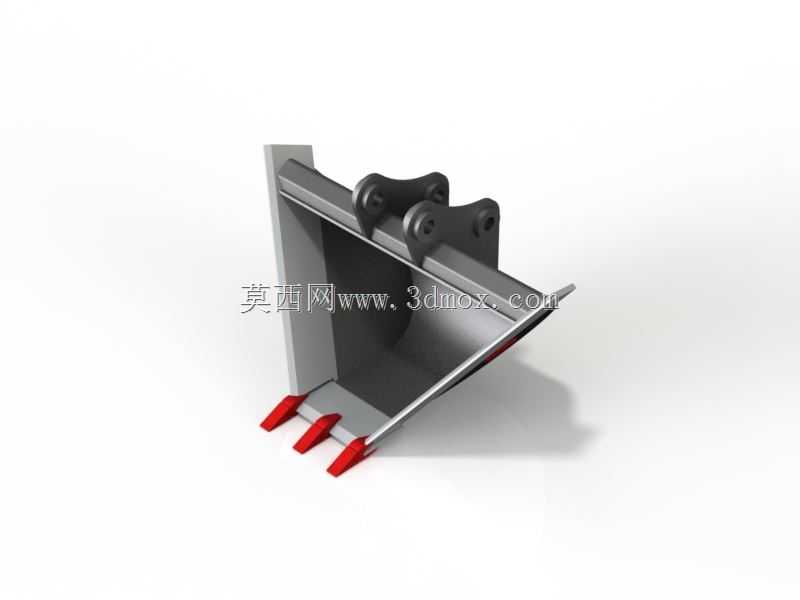

　　梯形铲斗是挖掘机工作装置末端直接接触物料的执行部件，主要承担土方开挖、沟槽修整、散料装载和轻度剥离作业。与标准宽斗相比，梯形截面在窄沟施工中更易控制边线，斗壁两侧向内收束，能够减少沟壁刮蹭和超挖，适合市政管线、电缆沟、排水沟以及农田水利渠槽的成型作业。斗前部设置突出斗齿，齿尖以较小接触面积切入密实土层、碎石或风化岩，降低初始切入阻力；齿间区域保留物料进入通道，使满斗过程更连续。斗唇与侧刃采用加厚耐磨区域设计，在反复铲入、拖拽和翻转卸料时承受主要摩擦与冲击，结构上需要兼顾刚性、耐磨性和可修复性。后部铰接区是载荷传递核心，两块上耳板与销轴孔形成与斗杆、连杆的连接界面，孔位同轴度直接影响销轴受力和铰接寿命。建模时应先确定销轴中心距、

　　耳板间距和开档尺寸，这些边界必须与挖掘机斗杆端头及连杆机构匹配，否则会出现装配干涉或传动角异常。耳板周边通常布置加强筋或加厚过渡区，以分散偏载时产生的弯曲应力；底板与侧板的焊缝走向应避开高应力集中线，转角处采用圆滑过渡，减少疲劳裂纹萌生。梯形斗的内腔并非简单折板拼接，底板倾角、侧壁夹角和后部圆弧共同决定物料流动状态。底板过平会增加插入阻力，过陡则削弱有效容量；侧壁收束过快容易卡料，收束不足又失去梯形沟成型优势。设计中需要在斗容、切入性能和卸料顺畅性之间平衡：前部低矮以利于插入，后部抬高形成容纳空间，内腔转角设置圆弧或斜面，使黏土、湿砂类物料在翻转时能够顺利卸出。斗齿座的布置应与主受力方向一致，齿座焊缝区域需要足够的母材厚度，

　　齿尖磨损后可更换，便于现场维护。侧刃突出侧板边缘，既保护母体钢板，又在修坡和刮平沟壁时提供导向。实际作业中，偏载不可避免，例如单侧斗齿先接触石块或沟壁，此时侧板、耳板和横梁会承受扭转载荷，因此横向加强结构不能只按理想中心载荷计算。模型表达应保留板厚、加强筋、铰接孔、齿座和耐磨边等关键结构，不必把不可见内部焊缝全部实体化，但安装接口尺寸必须清晰。外形边界方面，总宽决定最小沟槽宽度，斗齿尖端到铰接孔中心的距离影响挖掘力臂和斗杆运动包络，闭合状态下斗背最高点与连杆、斗杆之间的安全间隙也需要校核。若铲斗过宽或回转半径过大，在狭小沟槽内会碰撞沟壁或运输车辆；若铰接开档与主机不匹配，则无法安装。该类铲斗常用于小型和中型挖掘机，

　　更换不同斗容和截面形式后可适应土方、市政、园林和农业施工。梯形结构尤其适合需要一次成型窄深沟槽的场景，能够减少人工修边工作量。结构设计不应单纯追求外观轻薄，而应围绕物料摩擦路径、载荷传递路径和现场更换便利性展开：易磨部位使用厚板或可更换耐磨件，关键铰接区保证孔壁强度和润滑空间，整体重心尽量靠近铰接点以减小斗杆前端附加弯矩。三维建模过程中，可先以截面曲线控制梯形内腔，再通过拉伸、折弯和布尔组合形成基体；耳板、齿座和加强筋按独立零件装配，便于后续出工程图和修改孔位。完成实体后，应模拟斗杆收斗和卸料动作，检查齿尖运动轨迹、斗体与油缸连杆间隙以及最大卸料角下的物料滑落方向。这样建立的模型既能用于结构展示，也能为焊接件加工、耐磨件选型和主机配斗提供可靠依据。
