挖掘机多齿耙斗属具结构设计

　　多齿耙斗属于挖掘机前端工作装置中的一种专用属具，主要用于松散物料整理、场地清理、石块筛分、枝条归集、坡面修整以及建筑垃圾分选等作业。与常规重载挖掘斗相比，耙斗不追求单次满斗挖掘能力，而是通过多根平行耙齿形成较大的接触宽度和通透间隙，在推拉过程中让细料从齿间漏下，同时将大块物料、树根、石块、钢筋或杂物保留并推移到指定位置。这种结构特性使其在市政绿化、河道清障、农林开垦、拆迁现场、采石场预处理和铁路沿线养护中具有较高实用性。

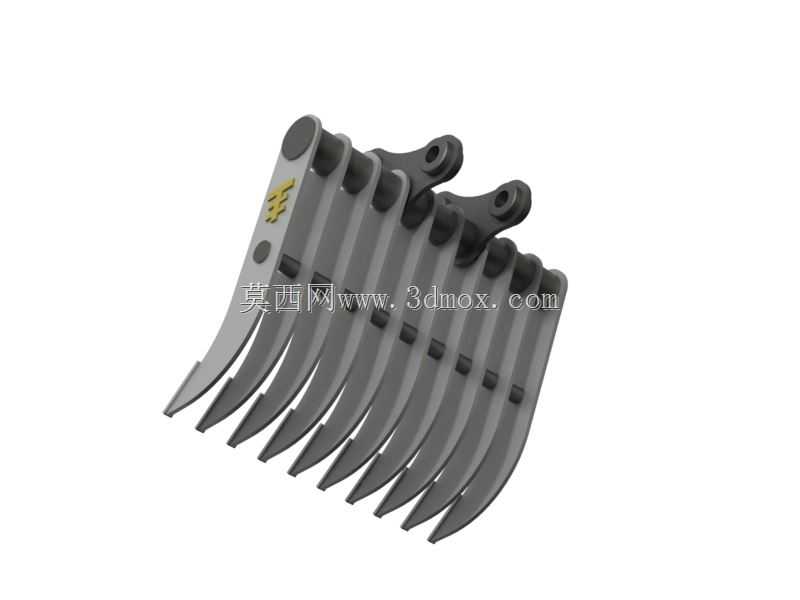

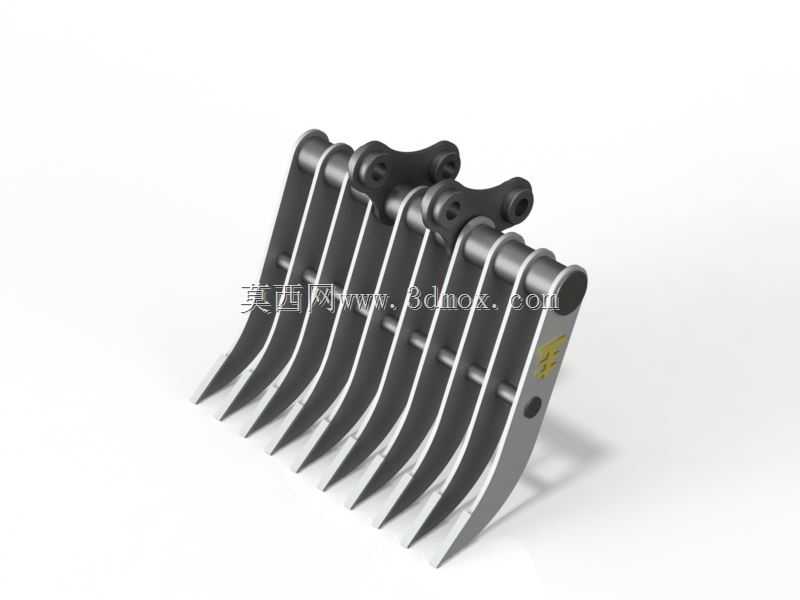

　　从结构组成看，该耙斗主要由齿梁、多片耙齿、侧护板、上部铰接耳板、销轴孔、加强筋以及连接支座组成。耙齿沿横向等距排列，齿根嵌入主梁并通过焊接形成连续承力框架，齿尖方向略向作业面弯曲，便于插入料堆并在回拉时获得更好的扒拢效果。齿间留有规则空隙，作业时可降低插入阻力，减少不必要的细料携带，使设备在轻载、高频次往复动作中保持较好的机动性。上部双耳板用于与斗杆、连杆及摇杆连接，销孔中心距、耳板宽度和孔位高度直接决定属具能否适配对应吨位的挖掘机连杆机构。

　　设计这类属具时，首先需要明确主机的斗容范围、斗杆端部铰点尺寸、销轴直径以及破碎锤或铲斗管路附近的运动包络。若耙斗宽度过大，虽然单次整理面积增加，但回转和抬升时的偏载会明显增大，斗杆和销轴受力条件恶化；若齿距过小，筛分和漏料效果下降，容易夹泥、夹草，增加拖拽阻力；若齿距过大，则细小石块和杂物容易漏过，归集能力不足。因此齿距通常需要结合目标物料粒径确定，齿梁厚度、耳板间距和加强筋布置则要根据主机挖掘力、拔料力及侧向扭转工况进行校核。

　　实际建模时，应先建立上部连接铰点与主机连杆的装配关系，再以销轴轴线为基准展开齿梁和耙齿。齿形不宜做成简单直板，根部需要圆弧过渡以降低应力集中，齿尖可适当加厚并形成耐磨区段。多齿并列结构在偏载工况下会产生扭转载荷，因此主梁不能只按单齿受载估算，而应考虑最外侧齿单独插入障碍时的弯矩。侧护板除了维持整体宽度，还能限制物料从两侧滑脱，并在推移作业时承担部分侧向摩擦。上部耳板区域通常设置双层贴板或围焊筋板，以承受反复推拉产生的孔边挤压和撕裂载荷。

　　安装边界方面，需要重点控制销轴孔同轴度、两耳板内侧间距与主机连杆头部宽度的匹配，以及属具在收斗、卸料和地面平放三种姿态下与斗杆、油缸、软管的最小间隙。耙斗落地时，齿尖应形成相对连续的支撑线，避免个别齿过长造成整机前倾或齿根受冲击。与快换接头配合时，还需把快换本体的高度、锁销位置和抓取中心纳入同一装配模型，防止实际换装后出现干涉或锁紧不到位。

　　在作业表现上，耙斗更适合低冲击、高频次的刮扒和分选动作，不宜替代岩石斗进行硬层开挖。遇到密实土层时，可利用齿尖局部插入后回拉，使表层松动；遇到混杂砖块、混凝土块的场地，可通过横向推拉实现粗细分层；在园林绿化中，则可用于清理地表石块、平整种植带和归集修剪枝条。由于结构开放、视野较好，操作者也更容易观察齿尖与地面的接触位置，从而提高修整精度。

　　三维模型表达应突出焊缝区域、板厚方向、销轴配合面和齿间间隙，而不是仅展示外观曲面。对结构设计和设备选型人员而言，这类模型的价值在于可直接检查铰点匹配、运动干涉、齿距布置和加强筋走向，并据此判断其是否适合特定主机与作业工况。
