轮式装载机前置磨坊叉属具结构设计

　　磨坊叉属于轮式装载机前端可更换作业机具，主要面向木材、秸秆包、圆桶、捆状物料及不规则块状物料的夹持、搬运与堆垛场景。在林区堆场、生物质电厂、造纸原料场、农场仓储和废旧物料回收场地中，普通铲斗难以稳定抱取长条形或圆柱状载荷，磨坊叉通过两组下叉臂与上部压紧框架配合，能够在不损伤物料表面的前提下形成可靠包络，降低转运过程中滑落、偏摆和重复对位的时间损耗。

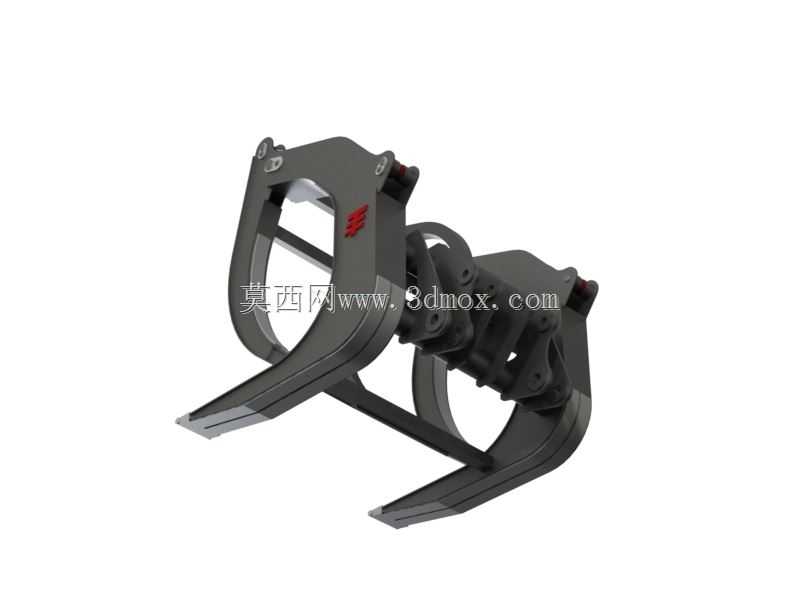

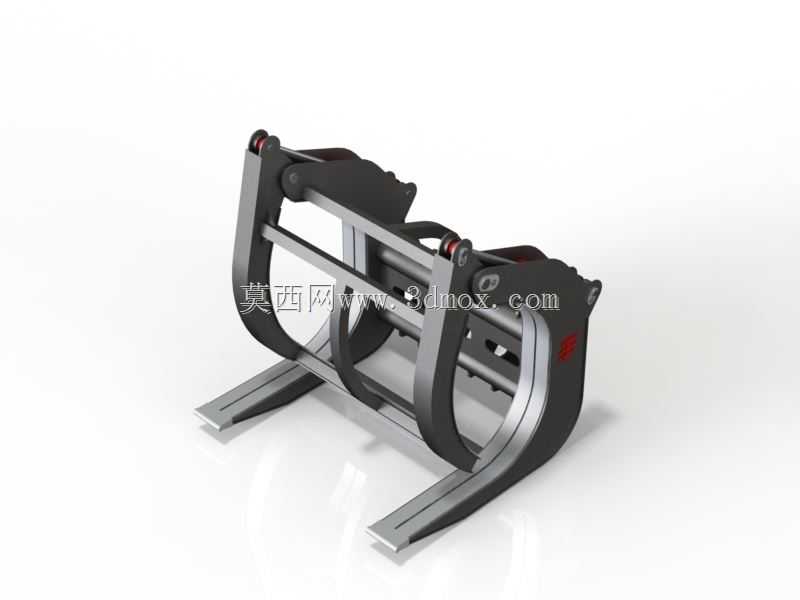

　　该属具的结构重点在于承载框架与夹持动作的协同。下部两根平行叉臂承担主要托举载荷，臂体采用箱型或厚板折弯截面，前端逐渐收窄并做导向斜面，便于插入料堆底部或沿地面滑入；臂根与主横梁焊接或螺栓连接，交汇处布置加强筋，以抵抗偏载时产生的扭转力矩。上部压架并非简单压板，而是随液压油缸摆动的框形梁，能够在叉齿托起物料后从上方压合，使物料被限制在叉臂与压架之间。对于圆木、草捆等外形差异较大的对象，这种上下包络比单齿插入方式更能适应直径变化，也能减少单点应力造成的破损。

　　设计时需要先确定主机匹配边界。属具上部连接区通常保留与装载机快换架一致的挂接尺寸，包括上挂钩间距、下销轴中心距、锁销位置以及接入液压管路的走向。若挂接界面偏差过大，即使叉体本身强度足够，也会出现装配干涉或锁紧不可靠的问题。液压油路一般从装载机动臂前端引入，经过跨接胶管与属具油缸相连；管路布置应避开压架回转区域，并在活动段预留足够弯曲半径，防止举升、收斗和夹持复合动作时胶管被拉伸或摩擦。油缸选型需结合系统压力、夹持力需求和压架开闭行程确定，过小会导致抱夹无力，过大则可能压裂脆性物料或使框架局部过载。

　　从外形尺寸看，叉臂长度决定单次可托取物料的深度和适用料堆宽度，但并非越长越好。臂长增加会使载荷重心前移，等效改变整机倾翻载荷，影响装载机在满载转向和高位举升时的稳定性。叉臂间距则需根据常见物料直径调整：间距过小，圆料容易在两臂之间形成高点接触而不稳定；间距过大，小直径物料可能从中间漏出或局部悬空。上部压架的开度要保证在完全张开时不影响叉齿插入料堆，闭合后又能压到物料上部有效区域，而不是仅接触顶端很小面积。

　　三维建模过程中，应先建立装载机快换界面和动臂极限姿态包络，再反向确定属具旋转中心、压架轨迹和叉臂轮廓。这样可以在设计早期发现干涉问题，例如压架张开后是否碰撞斗杆、属具在地面收斗时叉尖是否插入过深、高位卸料时压架开启角是否足够。焊接件需要区分主板、翼板、轴套和加强块，轴孔区域宜采用加厚套或锻件，以提高反复受载时的抗变形能力。销接位置应预留润滑通道，耐磨衬套与销轴之间形成可维护配合，避免现场因粉尘进入而快速磨损。

　　实际使用中，磨坊叉并不只依赖液压夹紧力。叉臂上表面的弧度、压架梁的接触位置以及框架侧向开口，都会影响物料在加速、制动和转向时的稳定性。若作业对象表面较滑，可在接触区增加可更换耐磨条或齿形块，但这些附加件不能超出主机允许的属具重量边界。对于需要频繁切换铲斗和叉具的工况，快换挂接区的定位面必须具备足够刚度，否则长期使用后会出现旷量，导致夹持点偏移。

　　该类属具的结构表达应突出载荷传递路径：物料重力经叉臂传至主横梁，再通过快换界面进入装载机动臂；夹持反力则由油缸、压架铰点和主梁共同承担。建模时把这些传力区域做连续过渡，比单纯堆厚材料更有利于控制重量。端部、边角和焊缝区域应避免急剧截面突变，以降低应力集中。对于需要现场修配的部位，可在三维中预留机加工余量和可拆换板，使后续维护不必整体更换叉体。

　　总体而言，磨坊叉的价值在于把装载机从单一铲装设备扩展为可抱夹、可堆垛、可转运的多用途作业平台。其设计不能只看外观是否粗壮，而要围绕主机匹配、物料形态、夹持轨迹、维护便利性和稳定性边界综合权衡。完成后的三维结构可直接用于干涉检查、铰点力校核、焊接件拆分以及现场安装确认，帮助设计人员在投产前识别挂接尺寸、油管走向和压架运动空间中的潜在问题。
