滑移装载机栅格斗铲运属具结构设计

项目分类:挖掘机 发布时间:2022-03-28 ID:594034
  • 滑移装载机栅格斗铲运属具结构设计
  • 滑移装载机栅格斗铲运属具结构设计

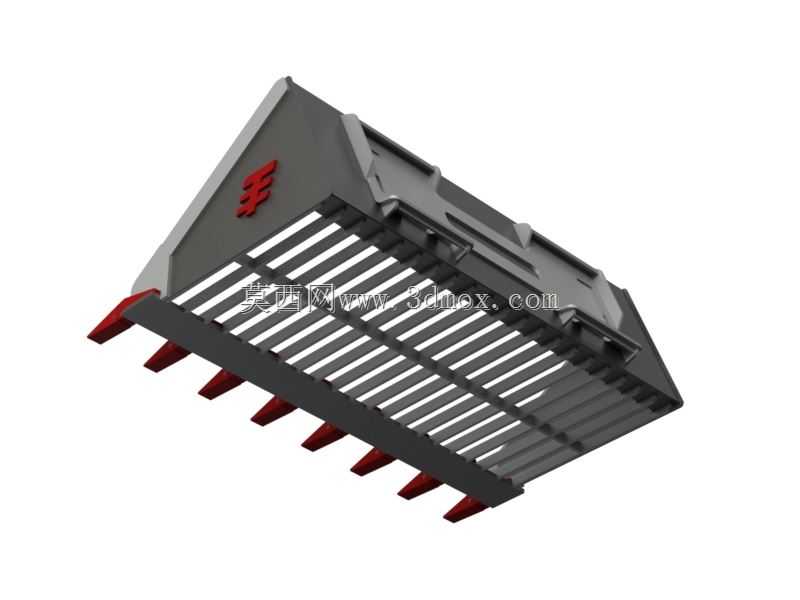

  该属具对应滑移转向装载机前端工作装置,主要用于建筑垃圾分拣、河道清渣、石料场筛分、农牧场清理以及市政道路维护等作业。与普通封闭铲斗不同,栅格斗在铲取物料后可通过底板和后壁的条形间隙排出泥土、碎砂、积雪融水或细小颗粒,保留石块、砖块、树根、粗大杂物等需要转运的对象,从而在一次铲装动作中同时完成收集与粗筛分,减少后续人工分选和重复装卸。

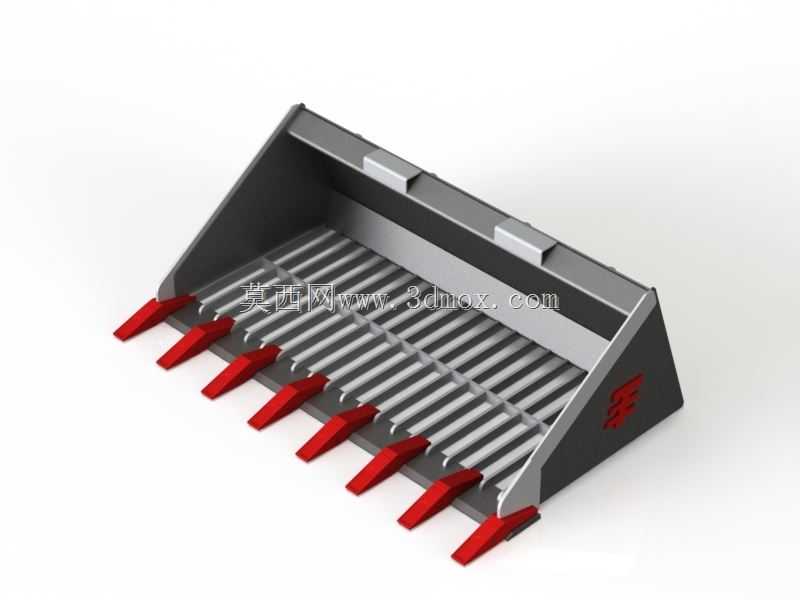

  从结构组成看,模型包含两侧侧板、后部安装背板、顶部加强边梁、栅格承载底板、前端切削刃以及多颗独立斗齿。侧板采用近似梯形轮廓,前部较低以便插入料堆,后部向上抬升形成容纳空间;背板承担与快换架连接的载荷,并在偏载铲掘时把力传递到主机举升臂。顶部边梁在模型中设置了局部加厚块,用于约束侧板外张,降低满斗扭转时焊缝开裂风险。栅格底板由多根平行承载条组成,条间空隙决定筛分粒度,工程上需要根据被分离物料粒径调整,间隙过小会造成堵料,过大则会漏失有用物料。

  前端工作区域是磨损最集中的部位。模型中斗齿沿切削刃等距排列,齿尖向前伸出并带有下倾角,能够在接触地面时形成多个刺入点,降低切入阻力。斗齿后方的主梁承受弯曲和冲击,实际设计中通常选用高强度耐磨钢板或可更换齿座,以便在齿尖磨损后快速维护,而不必整体更换斗体。栅格条与主梁交接处应避免尖角应力集中,圆角过渡和连续焊脚对承受反复冲击很关键。

  设计思路上,这类属具需要在强度、通透率和有效容积之间平衡。若栅格条过密,斗体自重增加,筛分效率下降;若栅格条过稀,大块物料容易在举升和运输过程中从底部脱落,底板刚度也会不足。较合理的做法是让靠近切削刃的区域保持较高刚度,因为该区域直接参与插入和撬挖;中后段则可保持稳定栅距,用于承托已铲入物料并让细料漏出。侧板内侧可设置耐磨衬板区域,后壁与快换接口附近则应预留焊接螺母或连接孔位,以适应不同主机的挂接尺寸。

  外形尺寸方面,该类斗具宽度通常与滑移装载机轮胎外缘或履带宽度相匹配,保证作业轨迹覆盖整机宽度,避免两侧残留料埂。斗体深度不宜过大,否则会显著改变整机前端载荷中心,使倾翻载荷下降;高度则需满足最大卸料角时物料不向后撞击快换架。安装边界集中在后部连接区,包括与主机快换板贴合的平面、上部挂钩卡口以及下部锁销孔位。三维建模时应先锁定这些接口基准,再向前展开斗腔曲面和栅格阵列,否则后续装配容易出现干涉。

  实际使用中,操作手常以小角度切入料堆,借助主机行走推力让斗齿进入物料,随后轻微收斗并短暂抖动,使细粒物料从栅格间落下。若用于清理石块或建筑垃圾,斗齿间距和栅格间距需保证目标物料被可靠截留;若用于回收农用石块或清理灌木残渣,则可适当加大间隙以提高排土效率。由于滑移装载机机身紧凑、转向灵活,这种栅格斗特别适合在狭窄场地、庭院、厂区道路、养殖场和小型工地中使用。

  建模时需要重点表达的不是单纯外观,而是载荷传递路径:切削刃把阻力传给底板主梁,主梁把载荷分散到侧板和背板,背板再通过快换接口传到举升臂。理解这一路径后,板厚布置、加强筋位置、齿座间距和焊缝方向都会更有依据。对于设备选型人员,还应结合主机额定操作载荷、液压提升能力和作业物料密度校核斗容,避免因属具过重或偏载过大导致整机稳定性不足。
