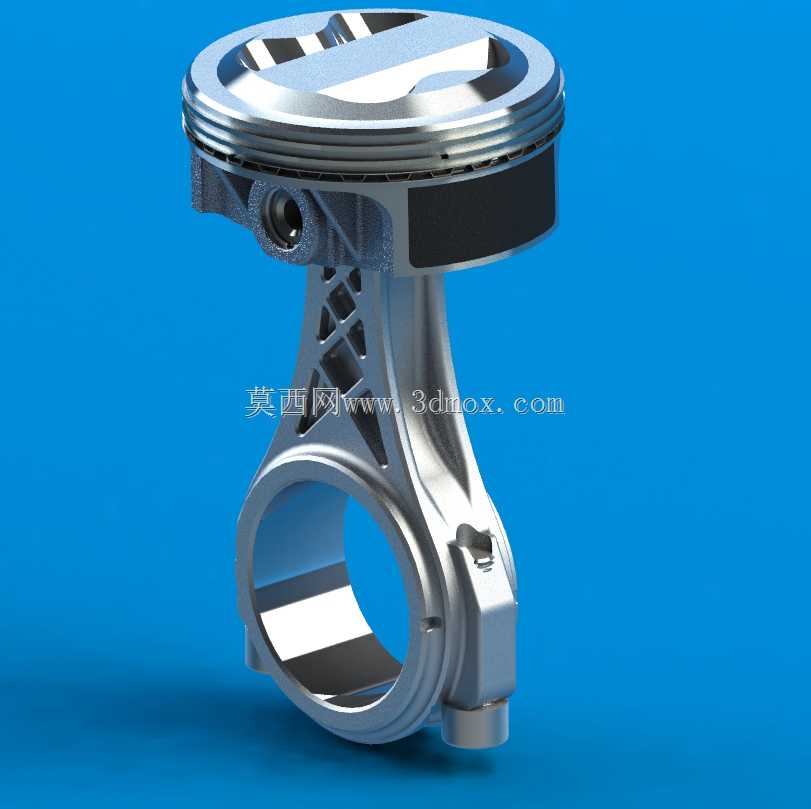

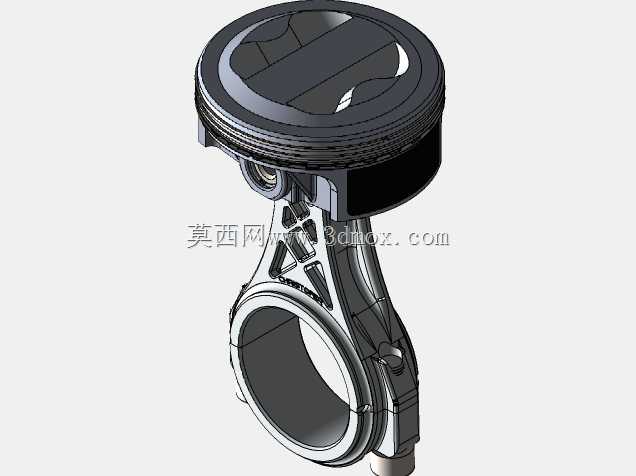

这套活塞连杆组件面向高转速内燃机动画演示与结构验证场景,核心运动件围绕72毫米缸径设定,可用于小排量竞赛机型的曲柄连杆机构装配校核。活塞头部采用平顶轮廓,顶面预留避让气门的凹坑,环岸区布置三道环槽,分别对应气环与油环安装位置;销座部位向裙部延伸出加强筋,在控制往复质量的同时提升销孔周边刚度。裙部采用非全接触式轻量化造型,侧向承压面经过型线收窄,既保留往复导向能力,又减少高速摆动时的摩擦面积。连杆杆身采用工字形截面,从大头到小头平滑过渡,能够在往复惯性力与爆发压力交替作用下传递载荷;大头为剖分式结构,结合面用于配对连杆盖,螺栓孔位置决定轴瓦压紧后的圆度保持能力;小头压入活塞销后与活塞销座形成铰接,整体构成活塞销、连杆、
曲轴曲柄销之间的运动链。实际装机时,活塞在上止点与下止点之间的行程由曲轴曲柄半径决定,连杆长度直接影响摆角范围与侧推力大小,因此建模时需要同时约束缸径、活塞销孔中心高、连杆大小头中心距、大头孔径与厚度等边界。活塞环槽宽度、深度及背隙关系到燃气密封与机油控制,销孔内径与活塞销的配合需兼顾浮动或半浮动方案;连杆大头厚度不能与曲轴平衡块、缸筒内壁及曲轴箱加强筋发生干涉,小头宽度也要匹配活塞销座之间的净空。从结构设计角度看,这类组件不能只追求外观完整,必须把运动包络纳入校核:活塞在上行接近缸盖时,顶面凹坑要给气门升程留下安全间隙;连杆在最大摆角位置,杆身与活塞裙部内腔、缸套下沿以及曲轴平衡块之间都要保留合理余量。螺栓凸台、油孔、
减重腔和加强筋的位置,会直接改变零件质量分布与应力流向。裙部导向面的轮廓若处理不当,热态膨胀后容易出现拉缸或敲缸;连杆大头孔若刚性不足,轴瓦在交变载荷下容易发生微动磨损。竞赛用途下,组件长期承受高频往复惯性力,活塞顶部还要直面燃烧高温,因此销座过渡圆角、杆身表面连续性、大头剖分面定位方式都是建模时需要重点还原的细节。该三维结构可用于装配关系检查、运动干涉分析、教学演示以及前期方案比对,帮助设计者直观判断活塞换向、连杆摆动与曲轴回转之间的空间关系,也能为后续工程图、受力分析和工艺拆分提供清晰的几何基础。
