自动双滑块联轴器结构设计方案

　　在各类精密传动与通用动力传输场景中，两轴之间的同轴度偏差始终是影响设备运行稳定性、轴承使用寿命与传动效率的核心因素之一。自动双滑块联轴器正是针对这一工程痛点开发的挠性传动部件，其核心作用是在主动轴与从动轴之间传递扭矩的同时，自动补偿两轴间存在的径向偏移、角向偏差与少量轴向窜动，避免因安装误差、机架受力变形、热胀冷缩或轴承磨损带来的附加载荷，广泛适配轻工输送设备、小型机床进给机构、仪器仪表传动单元、包装机械动力端以及各类对径向补偿有明确需求的中低速传动场景。

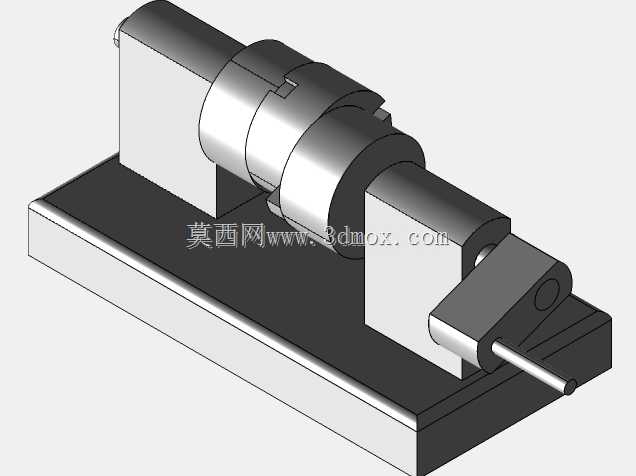

　　从实际功能特性来看，该双滑块结构区别于传统单滑块联轴器的核心在于两组滑块的对称布置：中间盘两侧分别开设正交布置的滑槽，两个滑块分别嵌入对应轴端的榫头与中间盘滑槽内，动力传递路径为主动轴榫头带动第一滑块，通过中间盘将扭矩传导至第二滑块，最终驱动从动轴同步回转。这种正交双滑块布局可将两轴间的径向偏移量分解至两个垂直方向的滑动副中，相比单滑块结构，其滑动接触面的比压更低、磨损更均匀，补偿过程中产生的附加径向力也更小，尤其适合两轴对中精度难以保证的长跨距传动或焊接机架类设备。

　　设计过程中，首先需要明确的是安装边界与尺寸约束。轴端连接部位需根据适配轴径确定榫头的宽度与伸出长度，榫头与滑块凹槽的配合采用间隙配合，既要保证扭矩传递时无明显冲击回转间隙，又要预留足够滑动空间实现偏差补偿。中间盘的外径需结合许用转速与扭矩计算：外径过小会导致滑块滑槽的接触长度不足，接触面压应力超出材料许用值引发过早磨损；外径过大则会增加整体转动惯量，提升高速回转时的动平衡难度，同时可能与周边机架、护罩发生干涉。两个滑块的厚度需与中间盘两侧滑槽深度匹配，装配后滑块端面与轴端法兰面保留微量轴向间隙，用于补偿轴系受热后的轴向伸长量，避免运行中出现轴向顶死。

　　从结构细节考量，滑块与滑槽的滑动面是整个部件的核心磨损区域，设计时需在滑动面预留润滑脂存储槽，槽型沿滑动方向布置，可在长期运行中持续释放润滑介质，降低金属间的干摩擦系数。若应用于食品、医药等对油污有严格限制的场景，可将滑块材质替换为自润滑工程塑料，无需额外加注润滑脂即可维持低摩擦运行。轴端与滑块的连接需考虑周向固定可靠性，通常采用平键配合侧面锁紧螺钉的方式，既保证扭矩传递无打滑，又便于现场拆装维护。

　　在实际选型应用中，需结合工况确定其适配边界。该结构本身属于无弹性元件挠性联轴器，不具备缓冲减振能力，因此更适用于载荷平稳、无频繁正反转冲击的传动场景；若用于冲击载荷较大的设备，需在传动链中额外配置弹性缓冲环节。其允许的径向补偿量通常与中间盘直径、滑块滑动行程直接相关，安装时无需强行将两轴调整至绝对同轴，只需将初始偏移量控制在设计补偿行程的三分之二以内，即可预留足够的磨损与变形余量。角向补偿方面，双滑块结构可适应小角度的两轴偏斜，但偏斜角度过大会导致滑块局部接触应力集中，加速单侧磨损，因此安装时仍需尽量控制两轴的角向偏差。

　　外形尺寸的确定还需兼顾安装操作空间，联轴器整体的轴向总长度由两侧轴端插入深度、中间盘厚度以及滑块装配间隙共同决定，在满足强度要求的前提下应尽量缩短轴向尺寸，提升轴系的整体刚性。径向尺寸则需保证联轴器外圆与安装腔内壁保留足够安全间隙，尤其是设备运行过程中可能出现的机架振动、轴系挠度变形，都需纳入干涉校验范围。对于需要频繁拆装维护的工位，可将中间盘设计为分体式结构，无需移动两侧电机与负载轴即可完成滑块的更换与检修，大幅降低后期维护的时间成本。

　　从动力学角度分析，双滑块在回转过程中会随两轴偏移产生周期性的相对滑动，其滑动速度与轴转速、径向偏移量成正比，因此该结构更适合中低速工况。若需提升许用转速，可对中间盘与滑块进行动平衡校正，控制回转件的质量分布偏心，同时提高滑动面的加工精度与表面光洁度，降低滑动摩擦带来的温升与磨损。整体结构无复杂精密零件，加工工艺性良好，常规铣削、磨削设备即可完成各部件的加工，制造成本可控，是工业传动领域兼顾补偿性能与经济性的经典连接方案。
