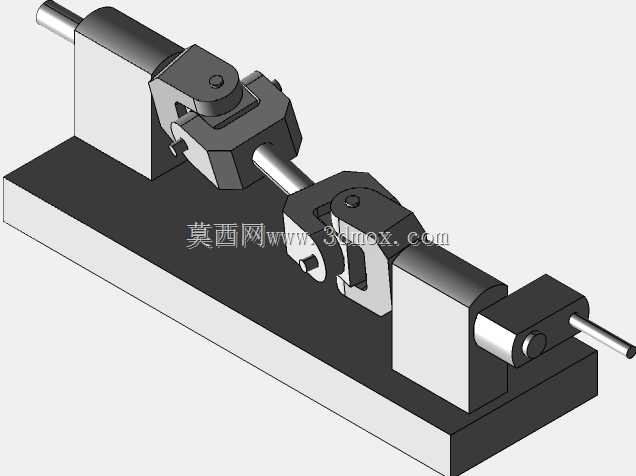

自动万向节传动结构三维建模设计

　　在多轴交错的传动链路里，自动万向节承担着变角度扭矩传递的核心作用，这类结构常见于工业自动化生产线的变位工装、小型输送设备的转角动力端、精密检测平台的角度调整机构，也会嵌入到需要持续补偿安装同轴度误差的传动工位中。和普通固定式铰接接头不同，自动万向节在工作过程中可以随输入、输出轴的相对偏角变化自适应调整铰接姿态，不需要人工停机重新对位，在设备运行产生小幅振动、机架存在焊接变形或者装配累积误差的场景下，依然能维持稳定的扭矩输出，避免轴系因憋劲出现轴承过早磨损、键槽崩裂的问题。从结构功能拆分来看，这套自动万向节的核心由两个叉形接头、中间十字铰接体以及自动对位的配合结构组成。十字铰接体的四个轴颈分别嵌入两侧叉头的对应孔位，

　　每个铰接转动副都预留了合理的配合间隙，既保证转动过程无卡滞，又不会因间隙过大造成传动回差。自动补偿的设计逻辑体现在铰接副的轴向限位与随动结构上，当输入轴与输出轴的轴线夹角在允许范围内持续变动时，四个铰接轴颈可以同步绕自身轴线转动，实时分解偏角带来的位移差，不会出现局部应力集中的情况。在实际选型校核时，首先要明确安装边界的限制。输入端的轴孔配合段需要匹配驱动轴的直径与伸出长度，输出端则要对接负载侧的连接轴，两端轴孔的同轴度偏差允许范围、最大工作折角都要结合实际工位测算。这套万向节的整体外形呈对称式布局，中间十字体的外径决定了最小安装包络空间，在布局周边管线、机架护板时，需要预留出万向节在最大折角下的摆动空间，

　　避免运转过程中与相邻零部件发生刮碰。安装面的定位基准要以两端轴孔的公共轴线为参照，不能直接以叉头的外轮廓作为对中依据，否则容易引入额外的附加弯矩。设计建模过程中，铰接副的配合公差是需要反复核对的部分。十字轴颈与叉头孔的配合如果选得过紧，偏角转动时阻力会陡增，长期运行会加剧铰接面的磨粒磨损；配合间隙过大则会导致传动空程增大，在需要正反转频繁切换的工位上会产生明显的冲击。建模时需要把每个转动副的运动行程模拟出来，验证在极限折角下，十字体的四个轴颈不会从叉头孔中脱出，同时相邻的叉头臂之间不会发生运动干涉。除了扭矩传递的基础功能，这套自动万向节的结构还兼顾了维护便利性。铰接位置的润滑通道可以在不拆解整体传动链路的情况下完成注脂保养，

　　外部的防尘结构能够阻挡车间内的粉尘、切削液进入铰接摩擦面，延长部件的连续运行周期。在轻载高速的传动场景下，还可以通过优化叉头的壁厚分布、对十字体做动平衡校核，降低运转过程中的振动幅值。很多设备调试阶段出现的轴系异响、联轴器频繁损坏问题，本质上是没有给轴系预留足够的偏角补偿能力，自动万向节恰好填补了刚性联轴器无法适配变角度传动、弹性联轴器补偿量有限的空白，在安装空间受限、轴系对中难度大的工位上，能够大幅降低装配调试的难度，也能减少后期运维的更换频次。建模时还原的每一处倒角、配合台阶与限位结构，都对应着实际加工与装配的工艺要求，比如叉头端部的倒角是为了压入铰接衬套时起到导向作用，轴孔内的键槽位置要避开应力集中的截面，这些细节都会直接影响部件最终的服役寿命。
