D系列终端轨道适配卡扣结构设计

　　在低压配电盘、PLC控制柜、传感器接线盒以及工业自动化端子排的装配现场，DIN导轨承担着将电气元件快速固定在安装板上的作用。不同厂家的端子、继电器和信号模块在背部卡扣尺寸、锁紧行程和让位空间上存在差异，直接装到标准导轨上时，常出现端部悬空、锁紧不到位或拆卸困难的问题。Tracon TSKDRE这类D系列适配器插入导轨件，正是为填补这一安装间隙而设计的过渡连接件。

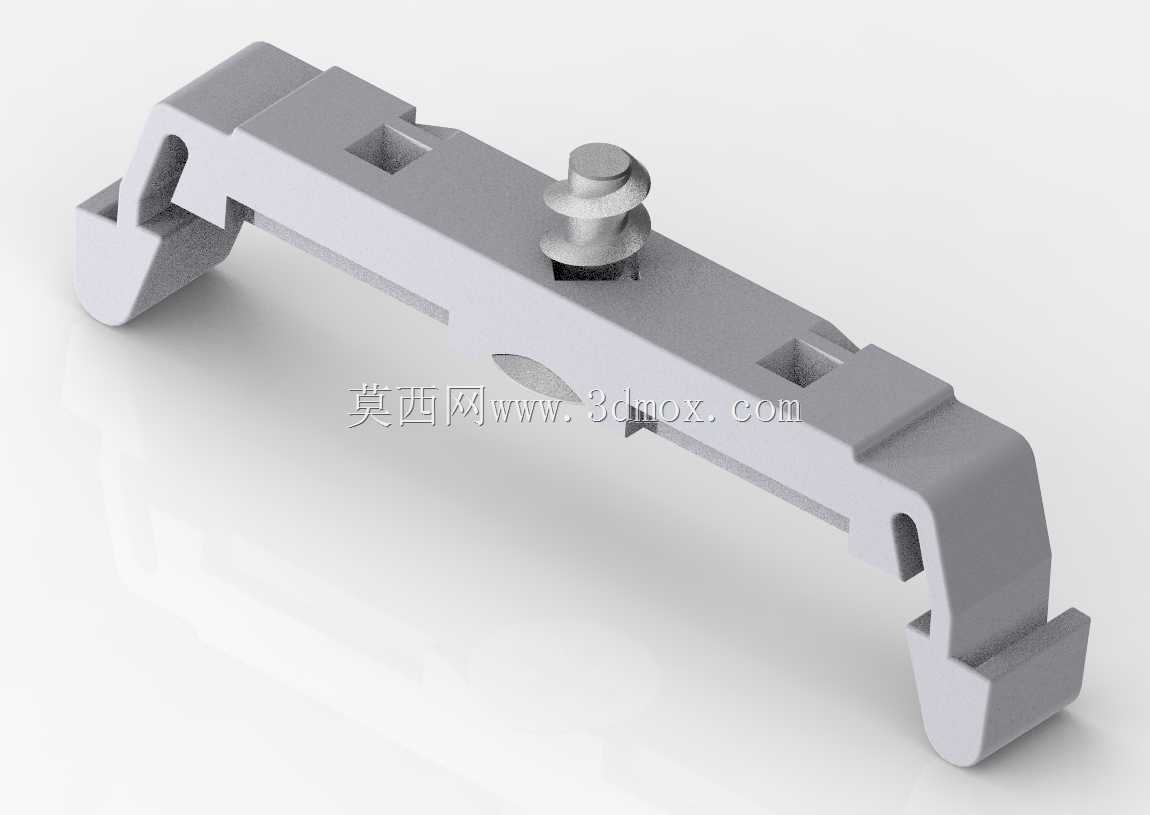

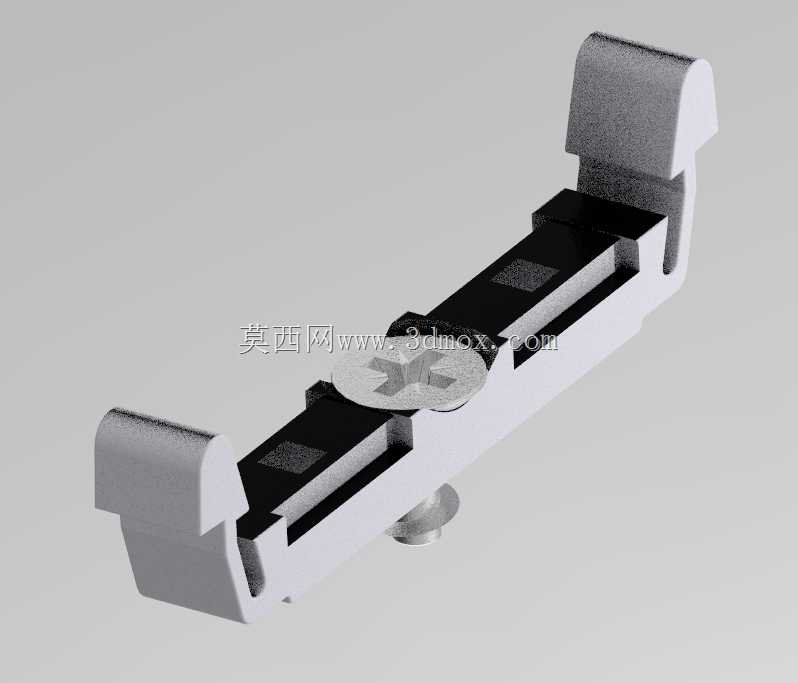

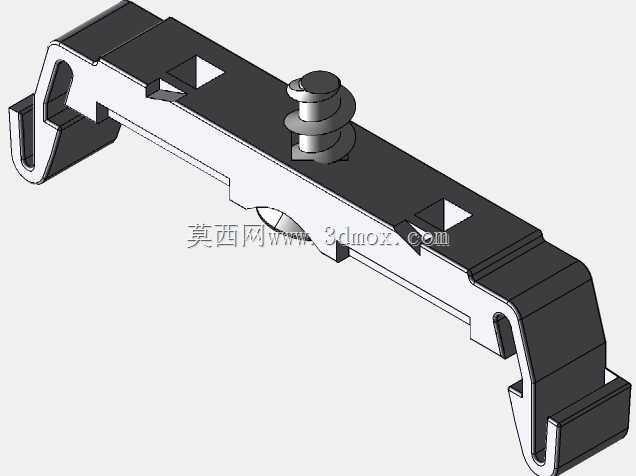

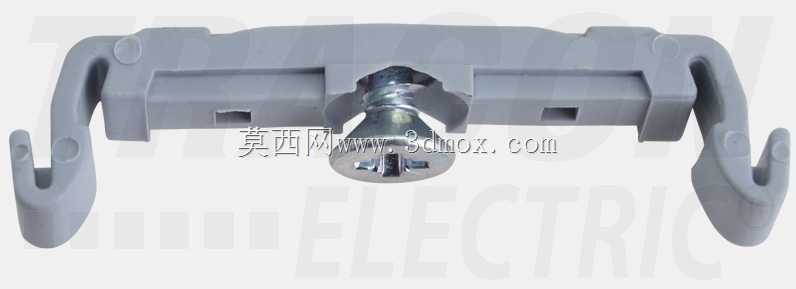

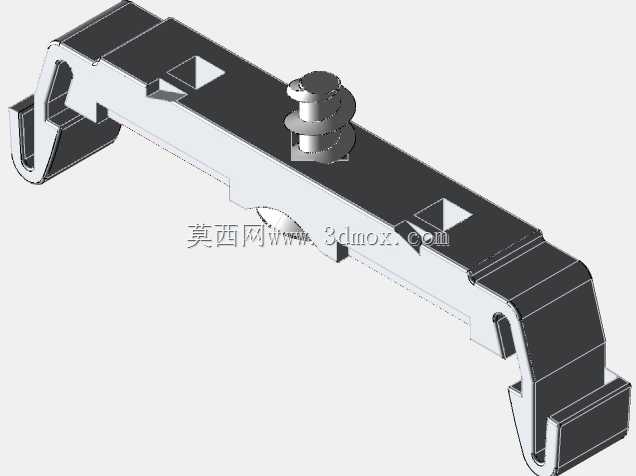

　　从结构上看，该件整体呈长条形桥接形态，中部设置带圆柱头的锁紧螺钉，螺钉下方对应导轨顶面的压紧位；两端向下弯折形成钩爪，钩住导轨两侧卷边。安装时先将一端钩爪卡入导轨一侧，再压下另一端，使本体贴合导轨上表面，随后旋转中部螺钉，螺钉端部顶紧导轨顶面，利用反作用力把两端钩爪拉紧，从而把适配器连同上方的D系列元件牢牢锁定在导轨上。拆卸时只需松开螺钉，即可让钩爪恢复让位间隙，从导轨侧向滑出或直接取下。

　　设计思路围绕“快速装拆+可靠夹持+边界让位”三个核心展开。本体长度覆盖D系列元件底部的主要支撑跨距，避免元件受力后绕导轨摆动；两端钩爪的开口高度按标准35mm导轨卷边尺寸预留，既保证卡入后不松旷，又不会因过盈过大造成塑料件开裂。中部螺钉柱采用凸起圆柱台结构，提高螺纹旋合时的局部强度，同时让螺丝刀操作空间高于元件底面，减少与相邻端子的干涉。本体上的方形凹槽和缺口并非装饰，而是为上方适配器或终端模块的定位凸台、卡扣脚预留的配合位，使上下件叠装后能够自动对中，不会沿导轨方向窜动。

　　从安装边界看，该件宽度方向紧贴导轨宽度，两侧不额外占用过多柜内空间；高度方向在螺钉锁紧后仍保持较低轮廓，适合在多层端子、线槽和线缆密集的配电箱内使用。两端钩爪外侧做了斜向导角，现场装配时即使视线被线缆遮挡，也能凭手感将钩爪滑入导轨边缘。底部与导轨接触的面留有适当间隙，可容纳导轨表面的镀锌层、氧化皮或轻微污渍，降低因制造公差导致的装配卡滞。

　　在实际选型中，这类适配器常用于TSKD1、5号终端轨道以及D系列电气元件的端部固定和位置补偿。当柜内需要混合安装不同品牌端子时，它可以作为统一接口，使元件背部卡扣与标准导轨之间形成稳定过渡；在维护场景中，松开中部螺钉即可调整元件在导轨上的位置，不必整体拆除整排端子，减少接线返工。对于三维建模和结构设计人员而言，建模时需要重点控制钩爪内宽、螺钉柱中心高、两端卡钩间距以及凹槽定位尺寸，这些尺寸直接决定夹持力和装配互换性；同时应关注塑料件的拔模方向和壁厚均匀性，避免在螺钉柱和弯折根部产生缩痕或应力集中。

　　该件没有复杂运动机构，却通过钩爪、螺钉压紧和定位槽的组合，解决了电气柜内标准导轨与非统一背部接口元件之间的适配问题。其结构简单、装拆路径清晰，对安装空间要求低，既适合作为终端模块的固定座，也可作为导轨上不同元件之间的转接支撑件。在进行柜内布局校核时，应将其外形包络、螺钉旋紧空间以及与相邻元件的最小间隙一并纳入装配模型，确保实际布线和维护时工具可达、装拆顺畅。
