八足仿生詹森连杆行走机械装置

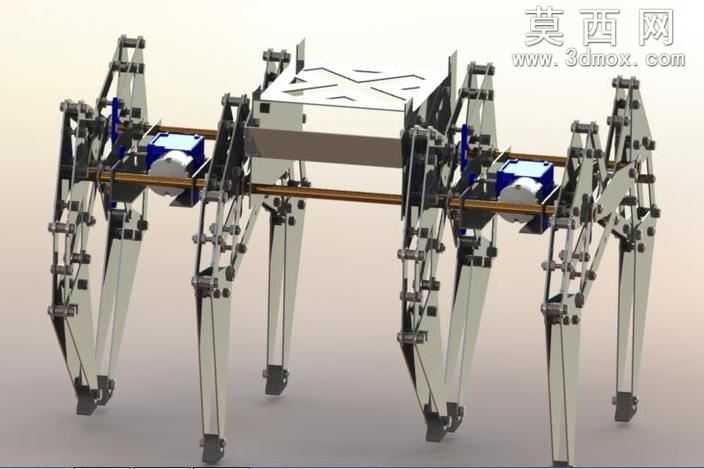

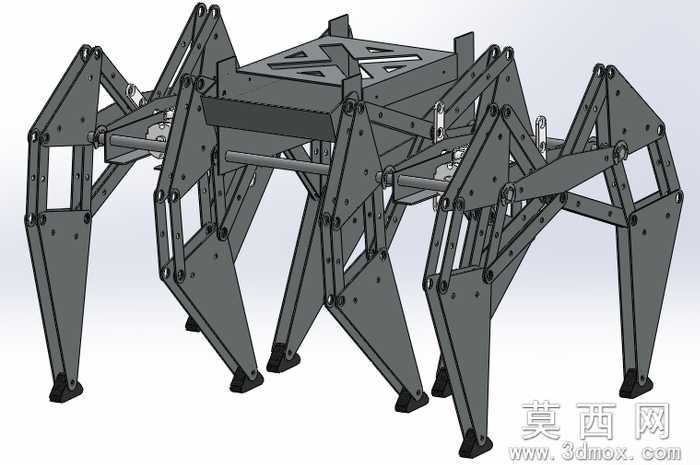

本作品为基于西奥·詹森连杆机制设计的八足仿生行走机械装置，整体建模过程围绕仿生运动逻辑展开，在三维建模阶段首先完成核心传动主轴的参数化搭建，以贯穿整体的横向传动轴作为动力输入核心，两侧对称布置四组独立的连杆足组，每一组足组都严格遵循詹森机构的连杆比例约束，通过多组铰接连杆的运动耦合，模拟生物行走时的足端轨迹，保证每一条机械足在抬升、前伸、落地、后蹬的完整步态周期中，运动轨迹平滑无卡顿，八组足单元按照固定相位差排布在传动轴两侧，动力输入后可实现连贯的交替行走动作，无需额外的步态控制程序即可实现稳定的仿生移动效果。建模过程中对每一处铰接点都做了同轴度约束校验，确保连杆转动时无干涉卡滞，所有连杆构件都采用等厚板材的简化设计，既符合实际加工时的板材切割工艺逻辑，也减少了不必要的模型冗余面，提升装配体的运行流畅度。装置中部的承载平台做了轻量化镂空设计，在保证结构刚度的前提下降低整体自重，两侧预留的动力安装位可适配标准舵机或小型减速电机，直接与核心传动轴对接即可输出动力。材质渲染阶段，金属铰接件赋予哑光镀锌钢材质，连杆主体采用半透明磨砂工程塑料材质，传动轴赋予黄铜金属质感，通过不同材质的区分清晰展现各部件的功能属性，渲染时采用柔和的侧光照明，突出连杆铰接处的结构细节，完整呈现整套机构的运动逻辑与机械美感。设计全程围绕生物启发的运动几何特性展开，通过数学建模验证每一段连杆的长度参数与铰接点位，确保八组肢体运动时的协调性与整体性，最终实现无需复杂电控即可完成流畅行走的纯机械仿生结构，整体装配关系清晰，可直接用于机械原理教学演示、仿生机器人原型验证等场景。
