不锈钢法兰式传感安装基座组件结构

　　这套法兰式安装基座组件，主要面向工业传感检测场景的配套安装需求，在自动化产线的位置检测、流体管路的参数监测、精密设备的位移反馈工位都能适配，核心作用是为传感检测元件提供稳定的安装基准，隔绝设备运行带来的微幅振动干扰，保证检测信号的采集精度，避免因安装基座形变、偏移导致的检测数据漂移问题。

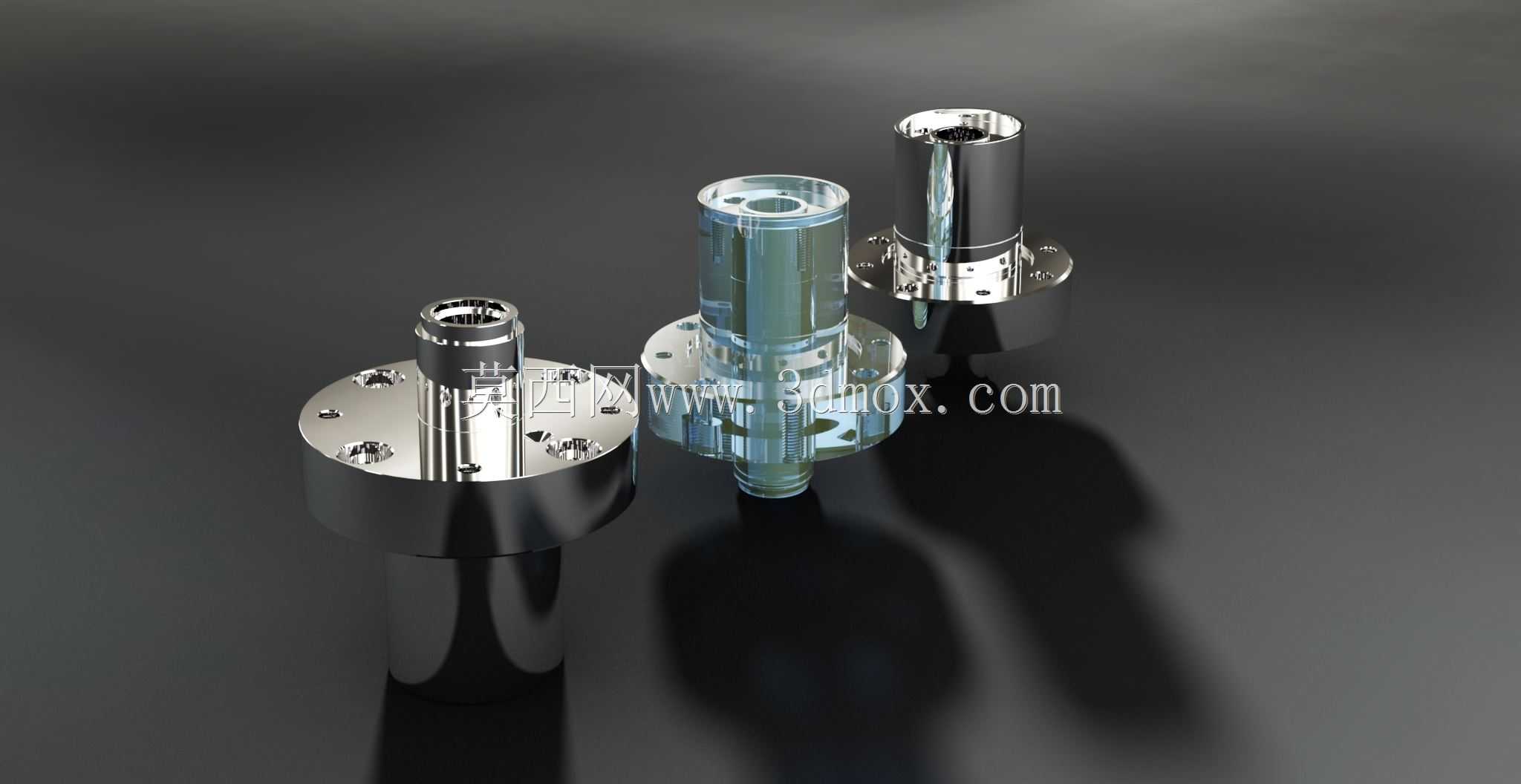

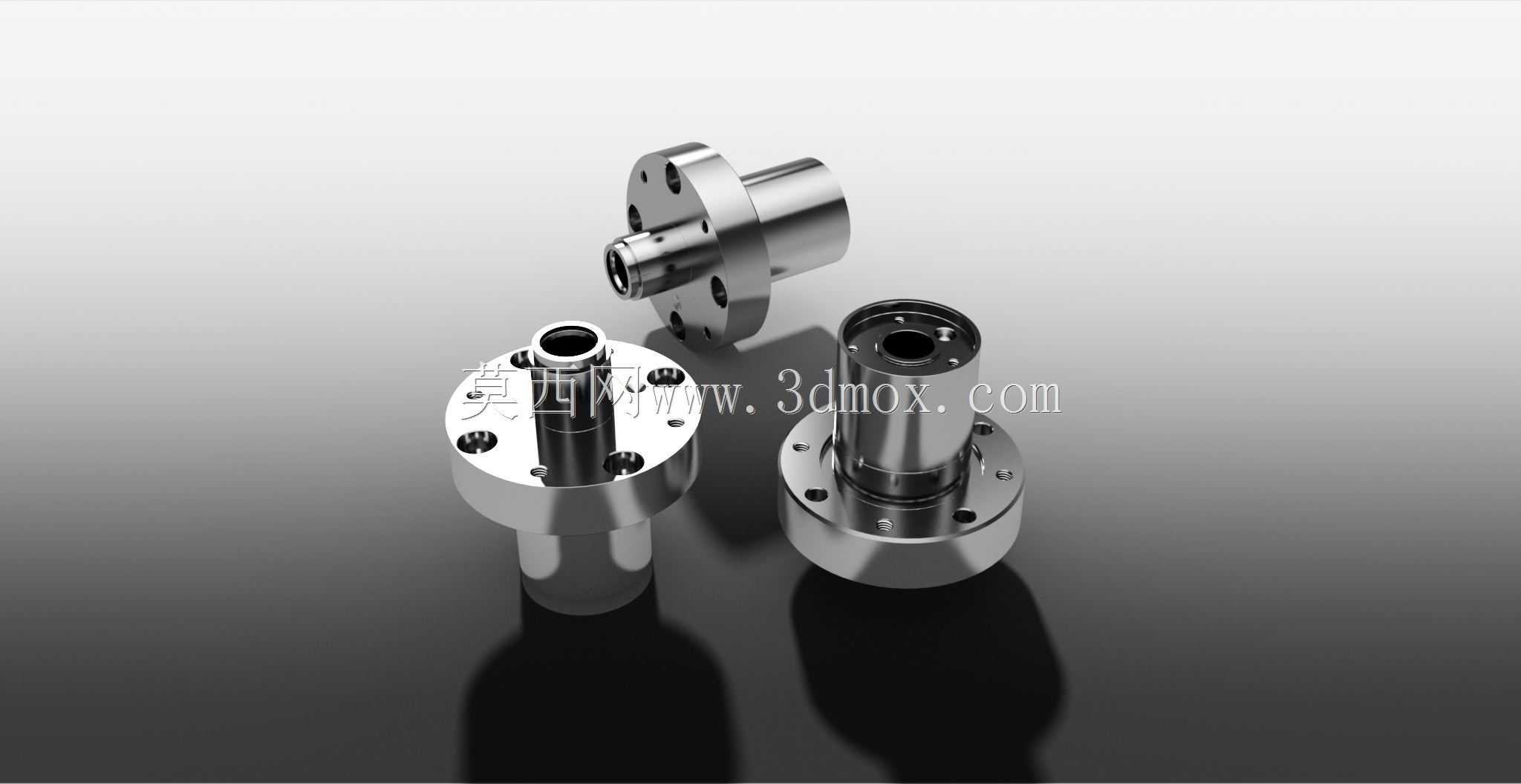

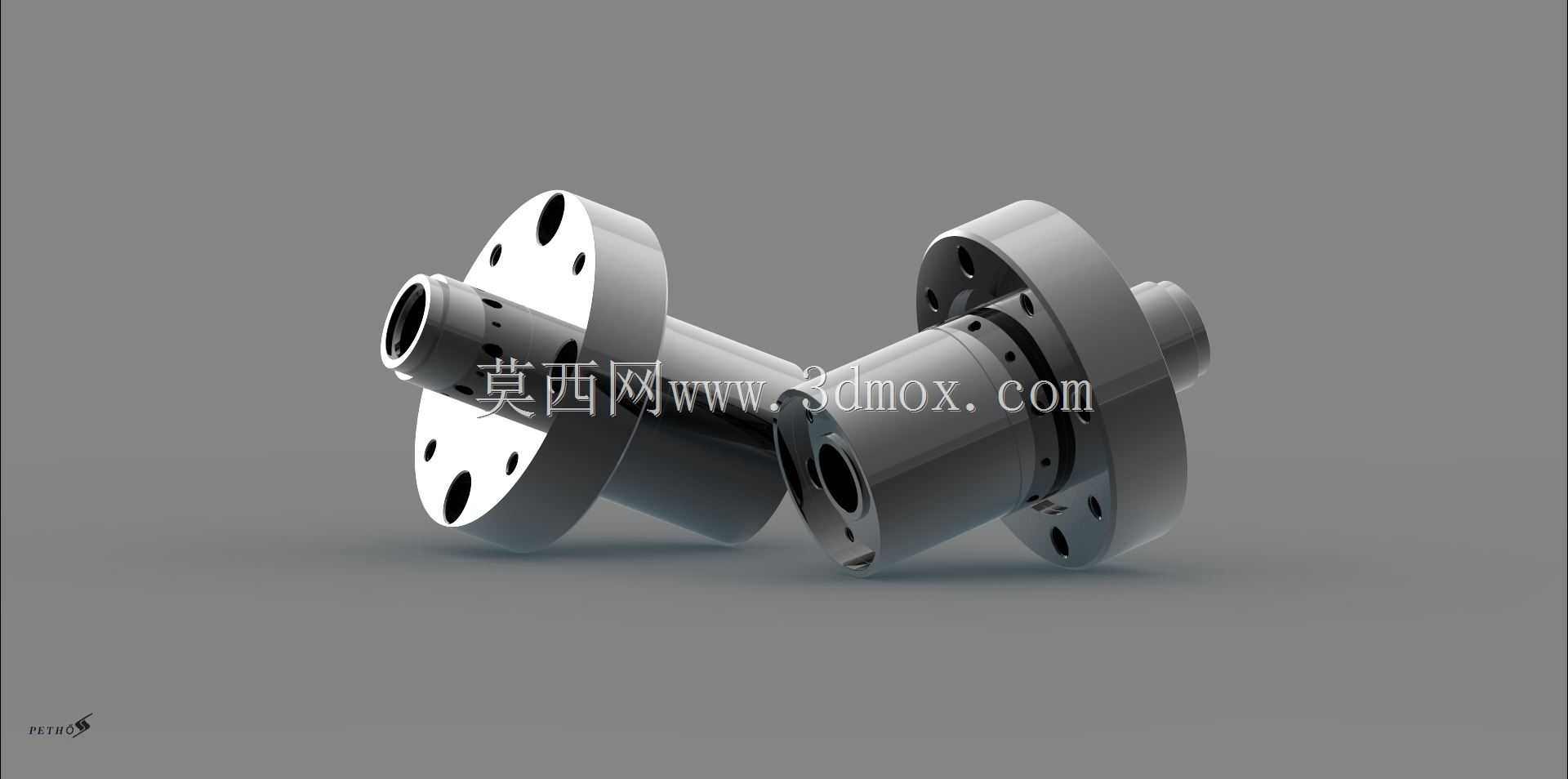

　　从结构设计逻辑来看，整套组件采用分体式同轴装配思路，不同规格的基座分别适配不同安装空间的工位需求：带侧出接口的法兰基座，预留了走线与气路连通的侧孔，适合需要内置走线、避免管线外露剐蹭的密闭设备内部安装场景；长轴型法兰基座加长了导向段长度，在深腔安装工位可以直接穿过设备壁板，减少额外的导向支撑零件，缩短装配链路；短款圆盘法兰基座则适配浅表层安装工位，整体厚度更薄，不会占用过多设备外部空间，适合紧凑型设备的外壁安装。

　　法兰安装面的螺栓孔采用均布设计，孔位公差按照IT7级精度控制，安装时可以直接和设备预设的安装螺孔对位，不需要现场扩孔调整，法兰贴合面做了精车处理，平面度控制在0.02mm以内，安装后能和设备壁面完全贴合，不会出现局部缝隙导致的基座倾斜问题。基座的中心通孔做了珩磨处理，内壁粗糙度达到Ra0.8，既可以作为传感探头的导向通道，也能在穿装管线时避免划伤线缆外层护套，通孔与法兰安装面的垂直度公差控制在0.01mm/100mm以内，保证装入的传感元件检测方向与安装基准面垂直，不会出现检测角度偏差。

　　材质选用304不锈钢作为基础坯料，整体经过钝化处理，在潮湿、弱腐蚀的工业环境下也不会出现锈蚀剥落问题，适合食品加工、制药装备这类对卫生等级有要求的场景使用，不会因为基座锈蚀污染生产介质。基座的外露棱边全部做了R0.5的圆角倒钝处理，装配时不会划伤操作人员的手部，也不会剐蹭相邻的管线与零件。

　　从安装边界尺寸来看，三款不同规格的基座法兰盘直径分别覆盖40mm、55mm、65mm三个常用尺寸段，对应的中心通孔直径从8mm到16mm不等，适配市面上主流的圆柱型传感元件安装尺寸，安装螺栓统一采用M4、M5两种通用规格，现场装配不需要准备特殊规格的紧固件。长轴型基座的轴段长度分为30mm、50mm两个尺寸，可以适配10mm到45mm厚度的设备壁板安装，轴段外壁做了防滑纹理处理，穿装时不会在安装孔内出现周向转动，保证侧出接口的方向固定。

　　在实际装配使用时，首先需要清理设备安装面的毛刺与焊渣，将基座法兰面与设备安装面完全贴合，按照对角顺序逐步拧紧安装螺栓，避免单侧受力导致法兰面翘曲；装入传感元件时，可以在中心通孔内壁涂抹少量硅脂，既可以提升密封性能，也能方便后期维护时拆卸更换元件。对于有密封要求的管路安装场景，法兰面可以加装适配厚度的聚四氟乙烯密封垫，不需要额外加工密封槽就能满足IP65级的防护要求，减少二次加工的工作量。

　　这套组件的结构设计充分考虑了不同工位的安装差异，没有采用一体化的冗余结构，每个规格的基座都对应明确的使用场景，零件之间没有多余的装饰性结构，所有结构特征都服务于安装固定、精度保证、防护适配的实际功能，在建模过程中所有配合面都预留了合理的装配公差，既不会因为公差过紧导致装配困难，也不会因为公差过松出现配合间隙，导入三维装配环境后可以直接和设备主体做干涉检查，不需要额外调整结构尺寸就能直接用于工程出图与加工生产。
