金属螺纹锁紧连接组件结构设计

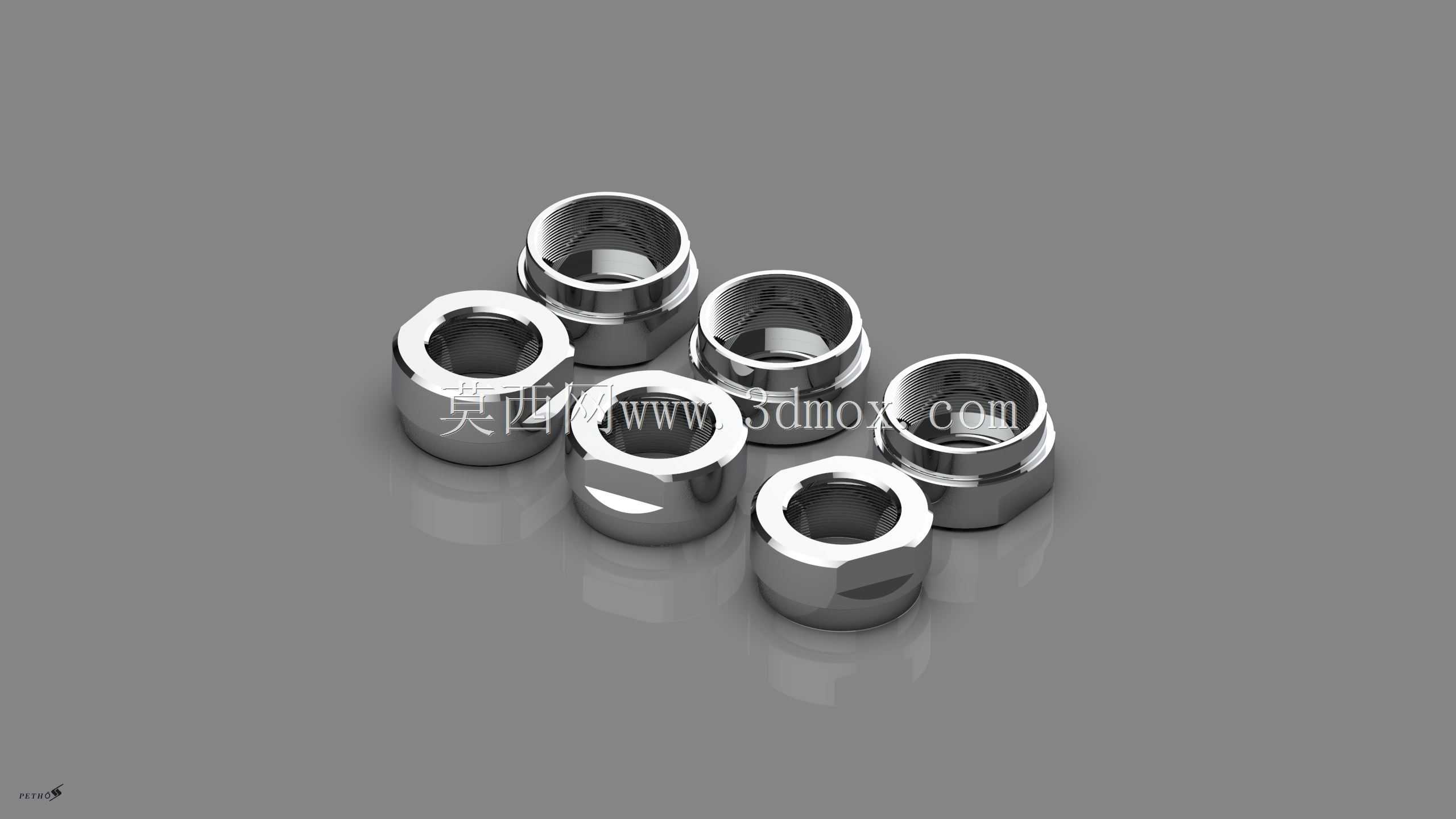

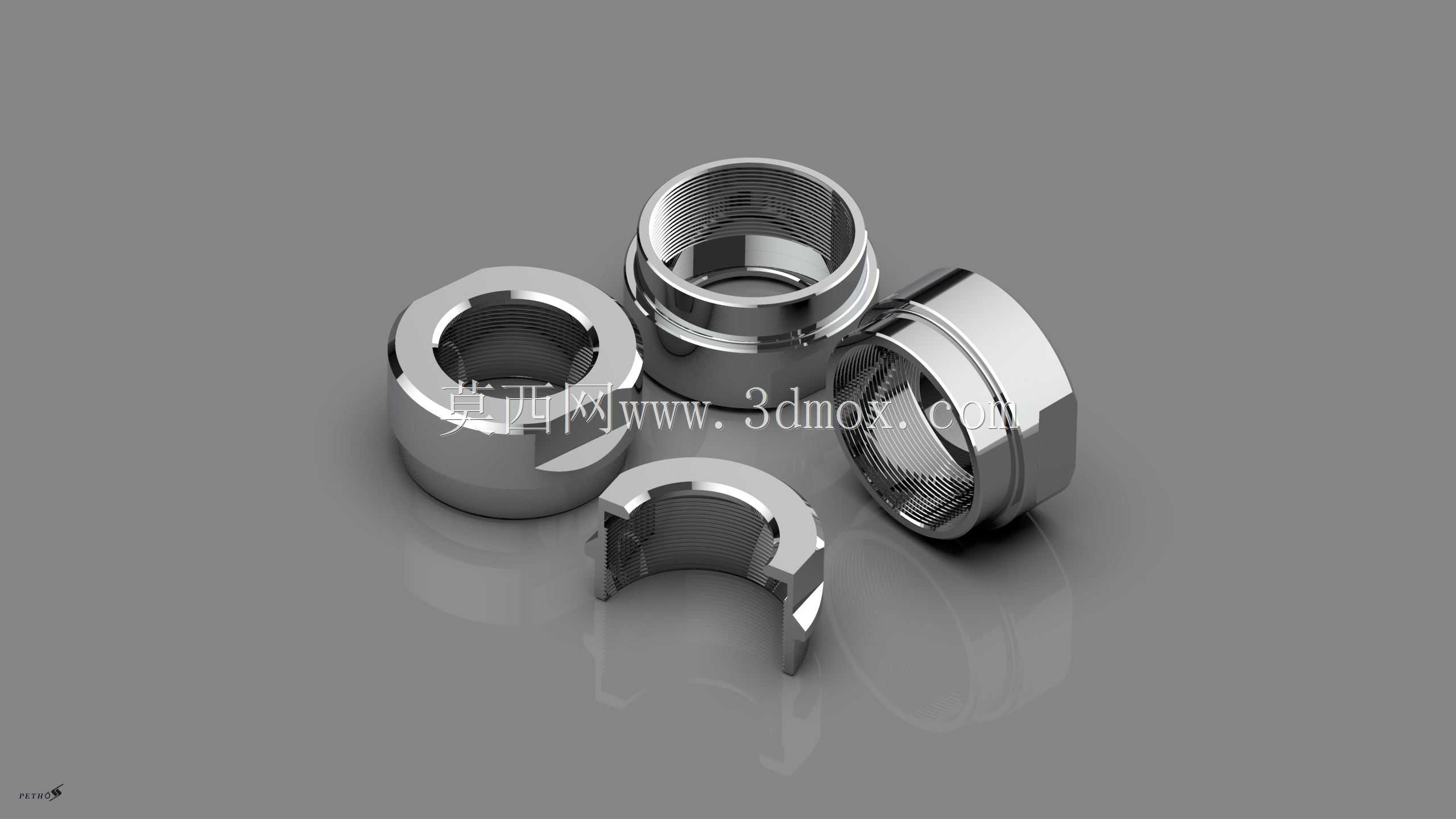

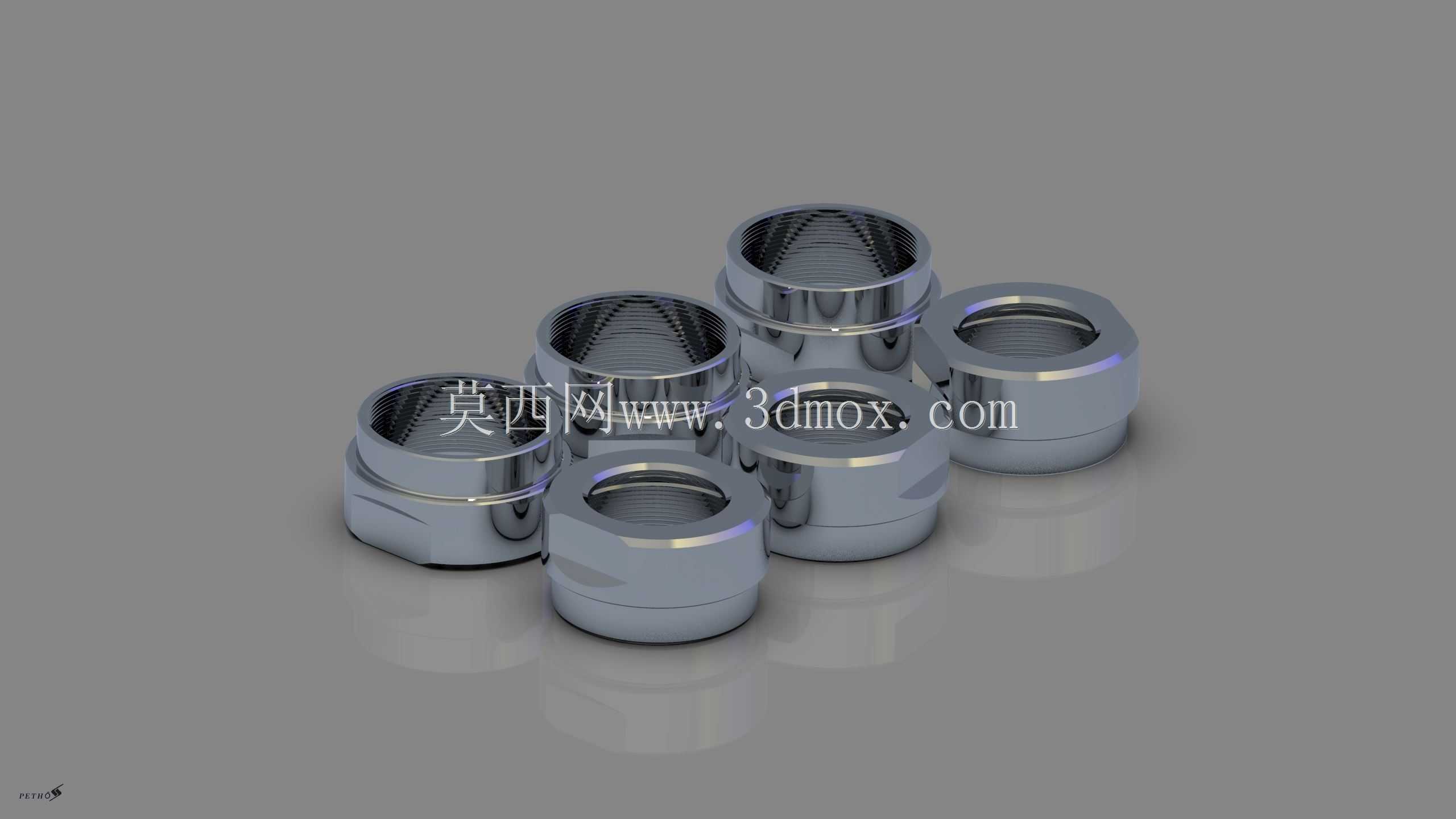

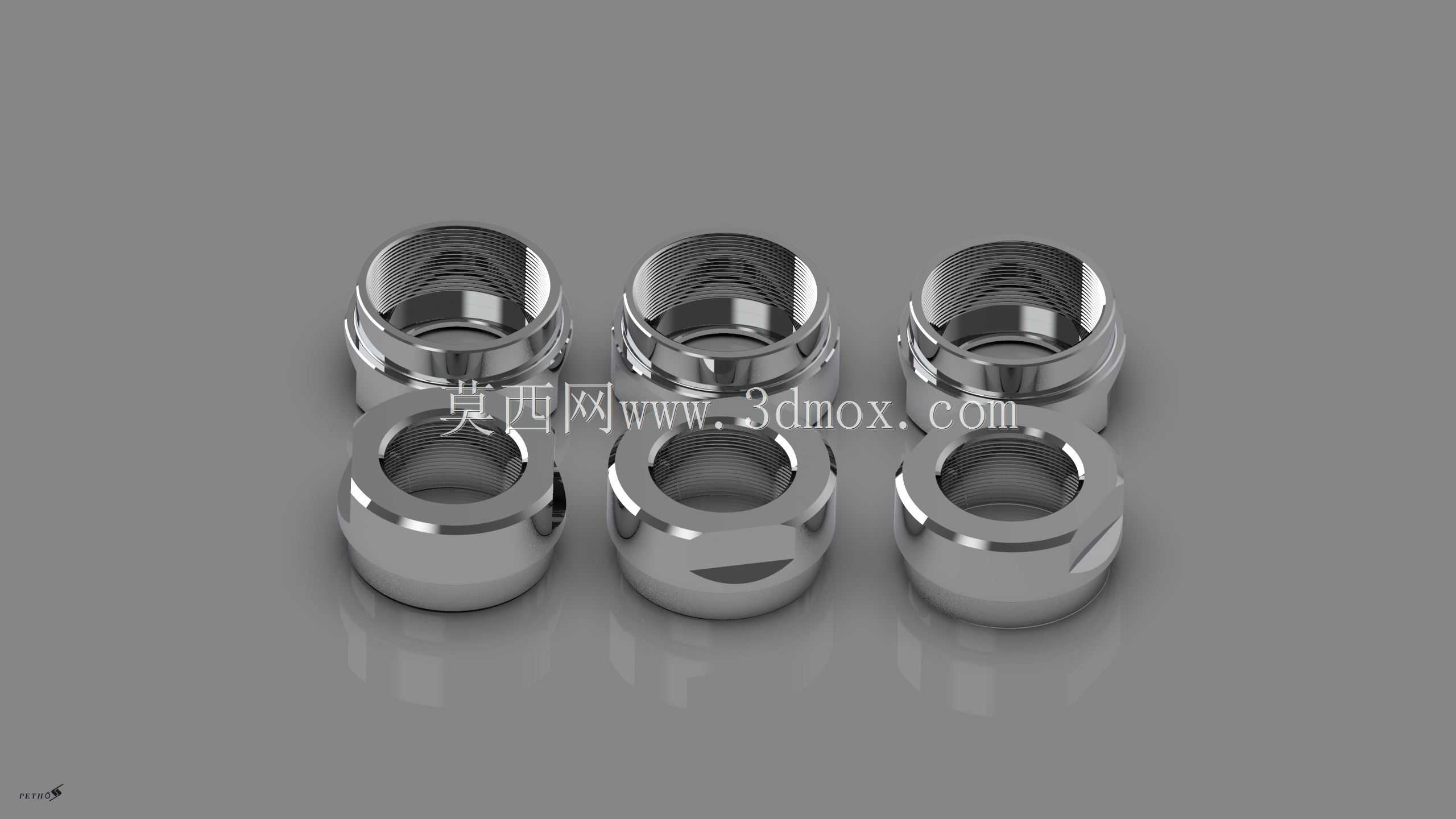

　　在工业传感检测设备的装配体系中，这类金属螺纹锁紧组件是保障检测单元稳定安装、密封防护的核心基础零件，常见于压力传感、流体参数检测类传感装置的端部连接环节，承担着传感探头与被测管路、设备壳体之间的机械锁紧、介质密封以及外力缓冲作用。不同于普通标准紧固件，这类组件的结构设计需要兼顾传感单元的安装精度要求与现场工况的耐受能力，很多时候需要根据传感探头的外形尺寸、安装位置的空间边界做适配性结构调整，无法直接套用通用标准件的尺寸参数。从结构组成来看，整套组件包含了外六角锁紧主体、内螺纹嵌套、开口卡紧环以及对接衬套几个部分，各零件之间采用间隙配合加端面抵紧的装配逻辑，内螺纹段的加工精度直接决定了与传感探头外螺纹的啮合紧密性，

　　设计时通常会将螺纹公差控制在6H级，既保证装配时的顺畅度，又能避免螺纹间隙过大导致的松动、密封失效问题。外六角的外形尺寸是按照常用扳手的操作空间设定的，对边距离预留了足够的扳手卡持余量，即使在设备内部狭窄的安装空间里，也能使用普通开口扳手完成锁紧操作，不需要定制特殊工装。开口卡紧环的设计是这套组件的核心细节，环体上的缺口结构可以在锁紧螺母旋紧时产生微量的弹性形变，持续对螺纹副施加轴向预紧力，抵消设备运行过程中产生的振动冲击，避免长期运行后出现螺纹松脱的问题，这一点在有持续振动的工业设备传感安装场景中尤为重要，很多传感检测数据漂移、探头脱落的故障，根源都在于连接紧固件没有防松结构设计。在安装边界的考量上，

　　这套组件的轴向总长度控制在适配多数传感探头的安装深度范围内，旋紧后不会过度挤压探头的密封端面，也不会因为长度不足导致螺纹啮合扣数不够，通常螺纹啮合长度会设置为螺纹公称直径的1.2倍以上，保证足够的连接强度。零件的材质选用了镀铬不锈钢，表面经过镜面抛光处理，一方面是提升零件的耐腐蚀能力，在潮湿、有弱腐蚀性介质的检测场景中也能长期使用不生锈，另一方面光滑的表面不容易积留灰尘、油污，日常维护擦拭时非常方便，也能避免杂质堆积在螺纹缝隙里影响后续拆装。组件的各零件端面都做了倒角处理，内螺纹入口处的倒角可以引导探头螺纹顺利旋入，不会出现错牙、卡滞的问题，外圆处的倒角则避免了安装时锐边划伤操作人员的手部，也不会刮损相邻的管线、线缆。

　　在实际选型应用时，需要先确认传感探头的螺纹规格与组件内螺纹完全匹配，同时核对安装位置的径向空间是否足够容纳螺母的外六角尺寸，避免出现扳手无法操作的情况；如果是用于流体管路的压力检测场景，还需要在组件与探头的贴合端面加装适配材质的密封垫片，组件本身的端面粗糙度达到Ra1.6，能够和密封垫片形成足够的密封比压，防止介质泄漏。这套结构的建模过程中，需要重点关注各配合面的尺寸公差设定，螺纹段的建模要符合公制螺纹的牙型参数，开口卡紧环的缺口位置、宽度要和锁紧螺母的卡槽对应，保证装配时卡紧环能够顺利嵌入卡槽实现防松功能，各零件的装配间隙要控制在合理范围，既不能间隙过大导致装配后晃动，也不能过盈量太大导致拆装困难。
