工业流体管路集成式传感连接基座结构

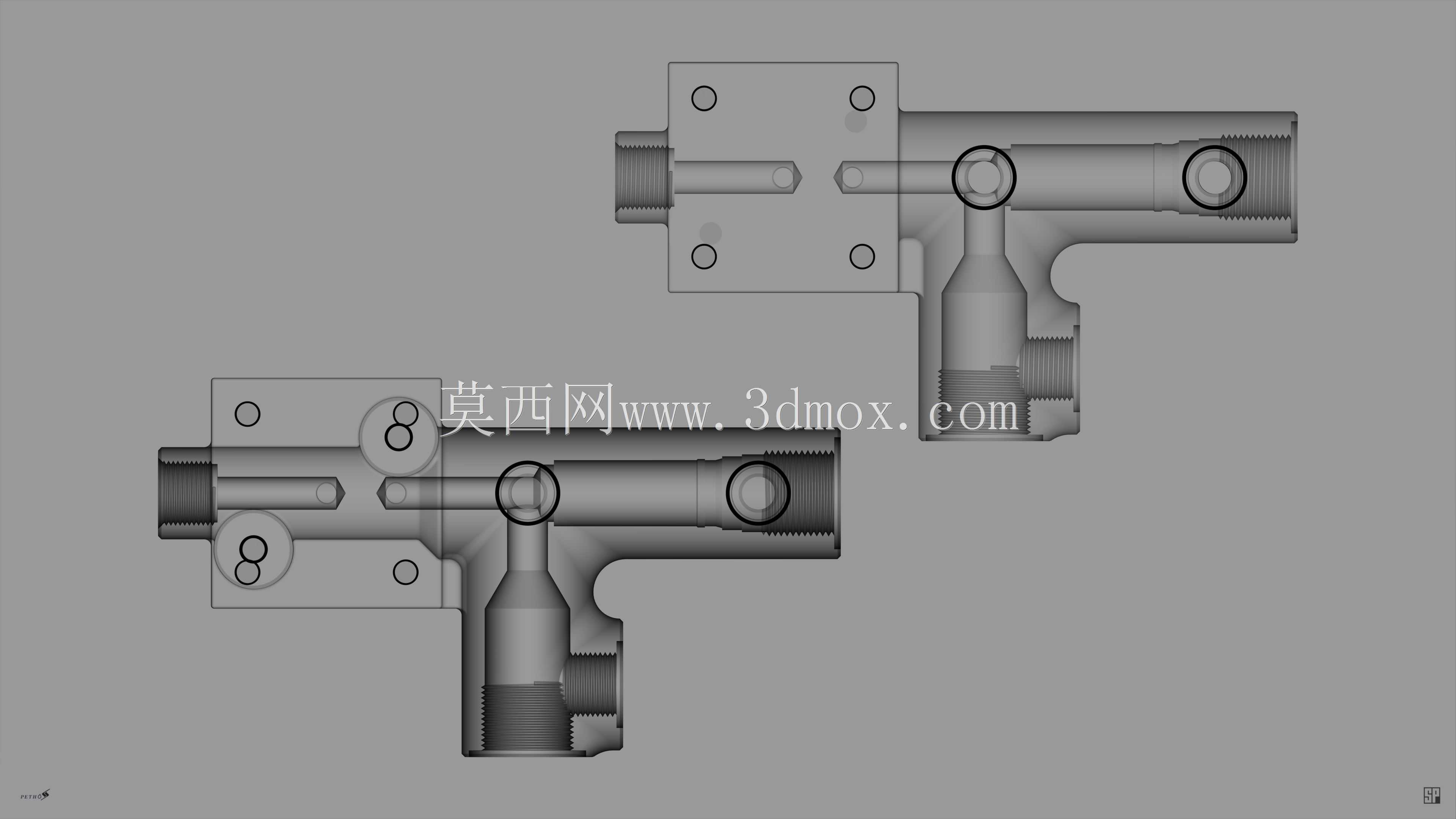

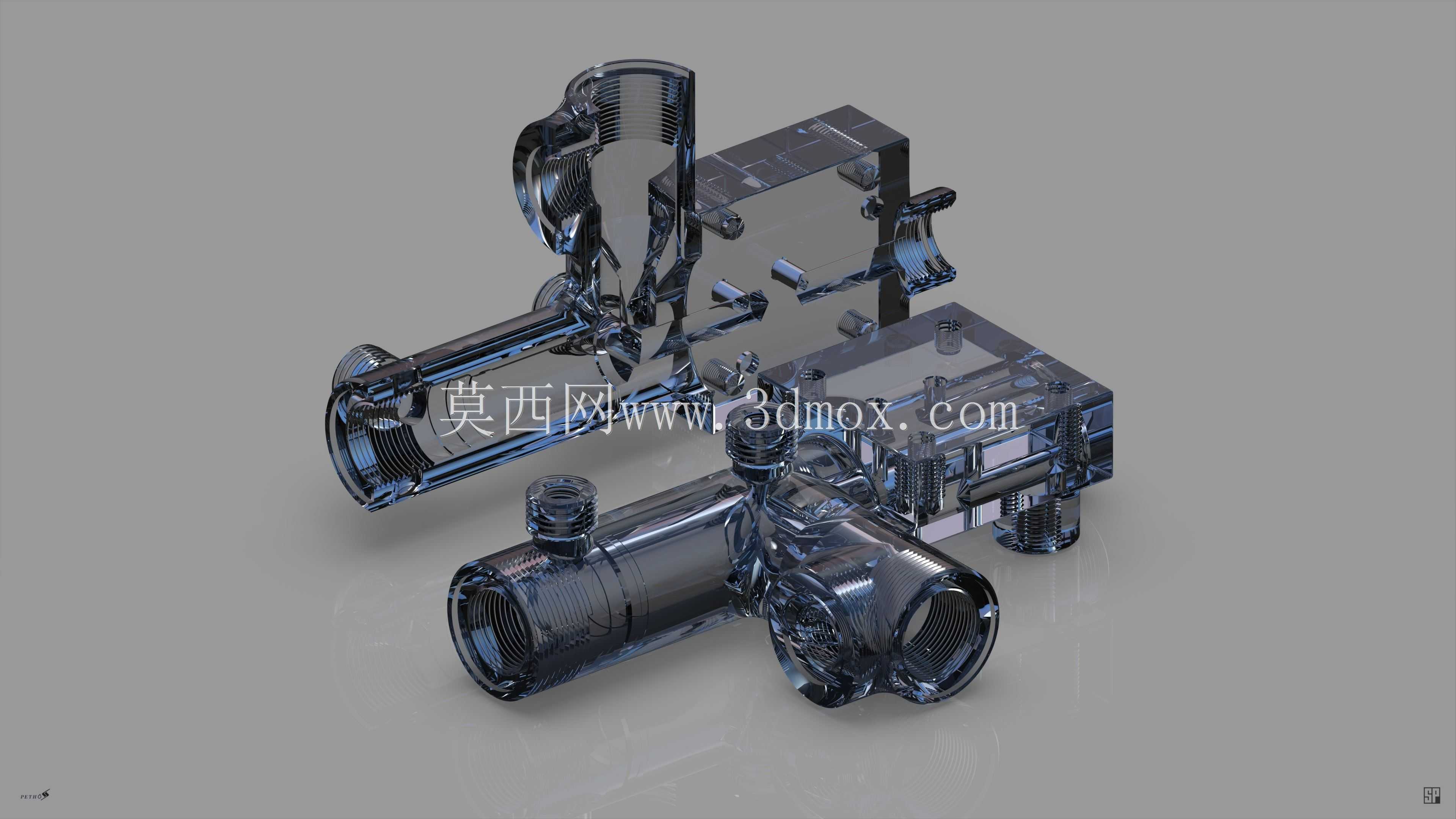

　　在工业流体测控、液压动力回路、气动传输系统的现场布设环节，传感元件的安装适配一直是影响系统稳定性的关键细节，这款集成式连接基座正是针对这类场景开发的适配结构，核心作用是为压力、温度类传感元件提供稳定的安装载体，同时完成多支路流体的汇流、转向与分配，替代传统管路中多个分散接头、转接块的组合安装形式，减少管路接头数量，从结构层面降低流体泄漏的风险点。从结构设计逻辑来看，这款基座采用一体化切削成型的主体结构，没有额外的拼接焊缝，主体上集成了三个不同轴向的内螺纹流体通道，分别对应主路输入、支路输出以及传感元件安装接口，通道之间的交汇位置做了圆弧过渡处理，避免流体流经时产生紊流、压损过大的问题，同时减少介质内杂质在转角位置的沉积堵塞风险。

　　基座主体上预留的两个带通孔的凸台结构，是用于现场安装固定的点位，凸台的端面做了铣平加工，保证安装时和安装面的贴合度，固定孔的孔径适配常规的内六角圆柱头螺钉，安装时不需要额外加工转接板，可以直接固定在阀块表面、设备侧壁或者管路支架上，固定点位的间距经过匹配校核，安装后不会和周边的管路接头、电气接线产生空间干涉。在安装边界的尺寸控制上，这款基座的主体外轮廓做了紧凑化设计，主体的最大径向尺寸控制在常规通径液压阀的安装间距范围内，轴向伸出长度不会超出相邻管路的最小安全间隙，即使在排布密集的阀组区域安装，也不需要调整周边原有元件的位置。基座上的流体接口采用标准管螺纹设计，和常规的工业液压、气动管路接头完全适配，不需要定制非标转接头，

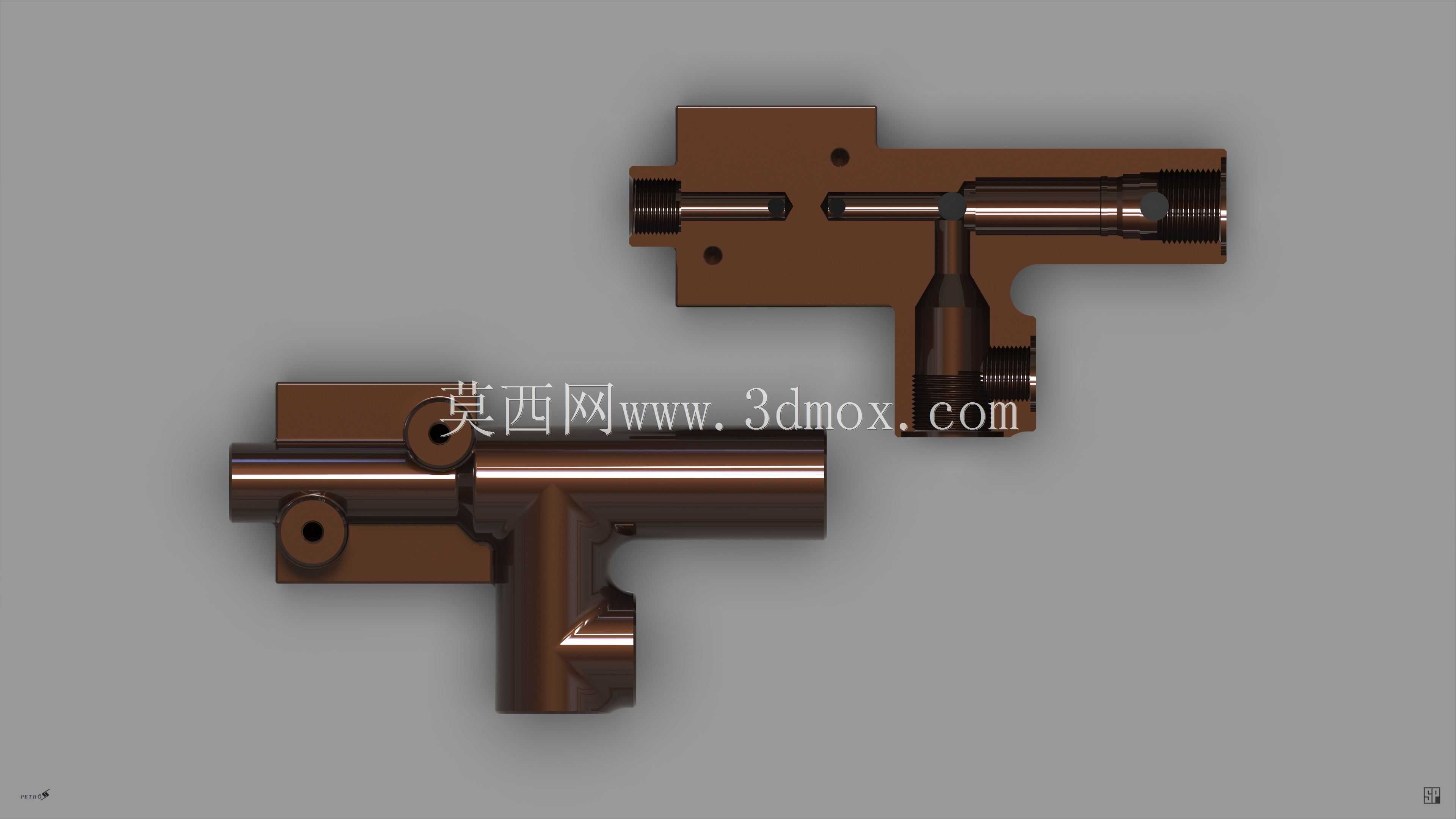

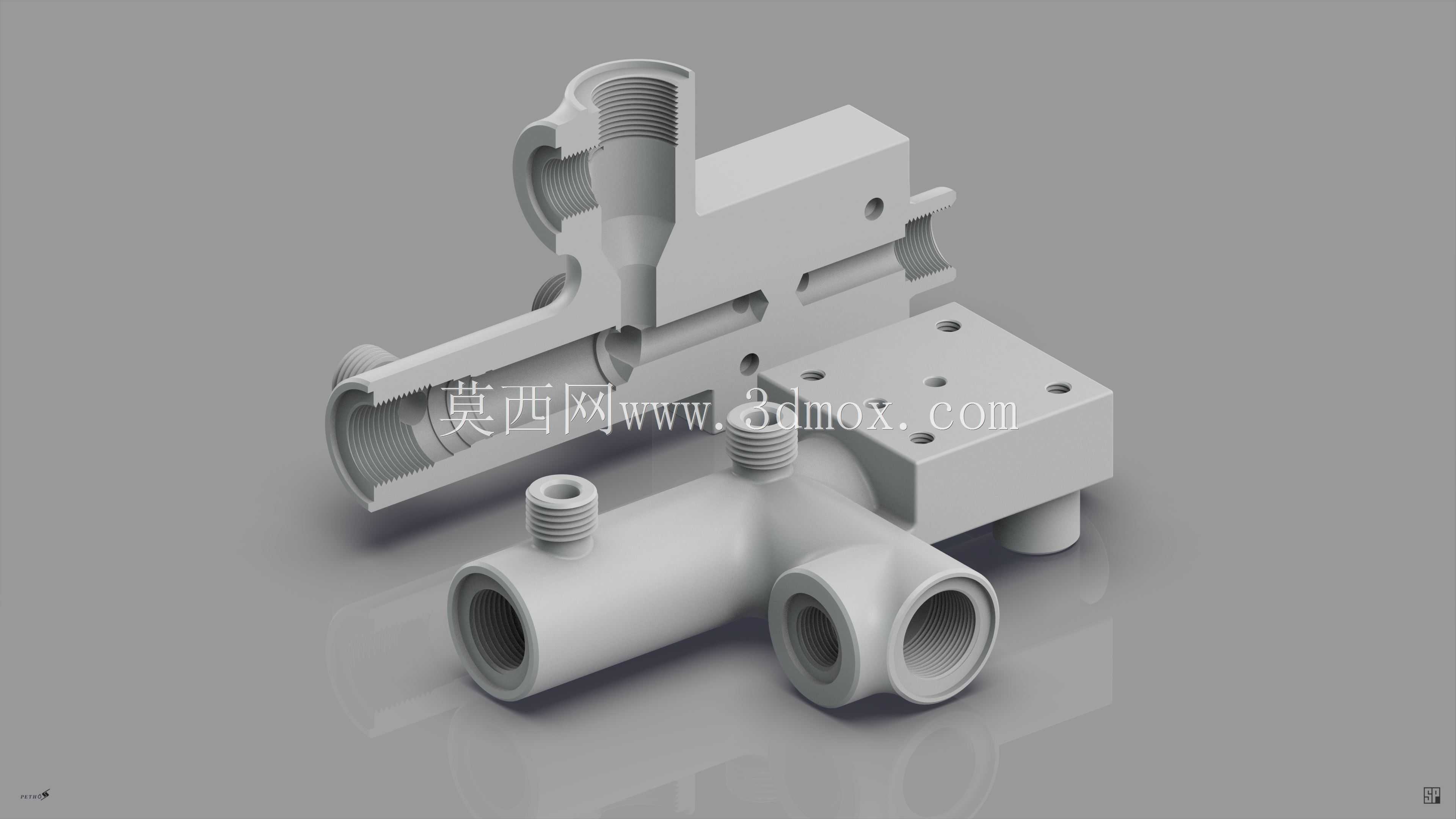

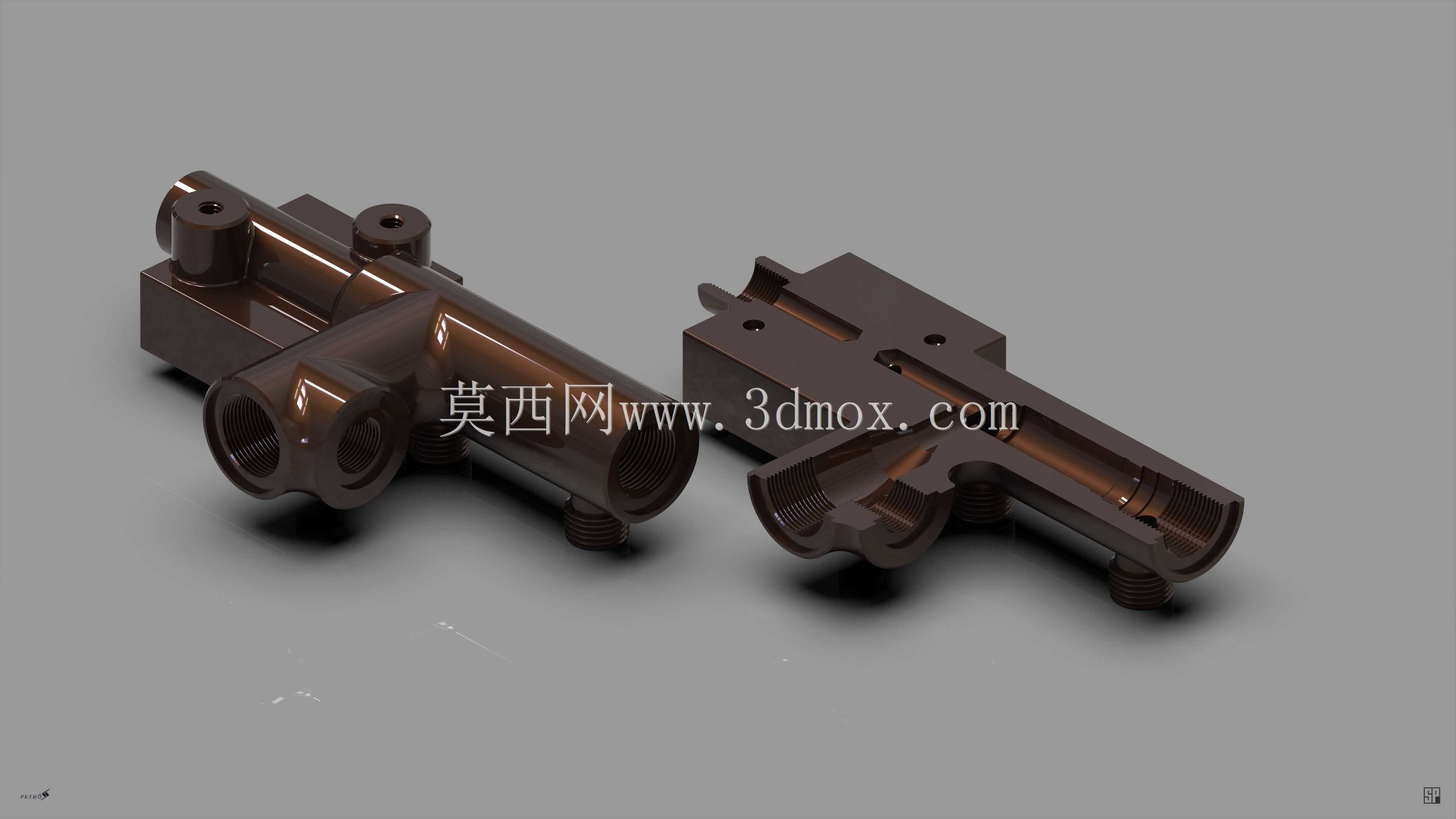

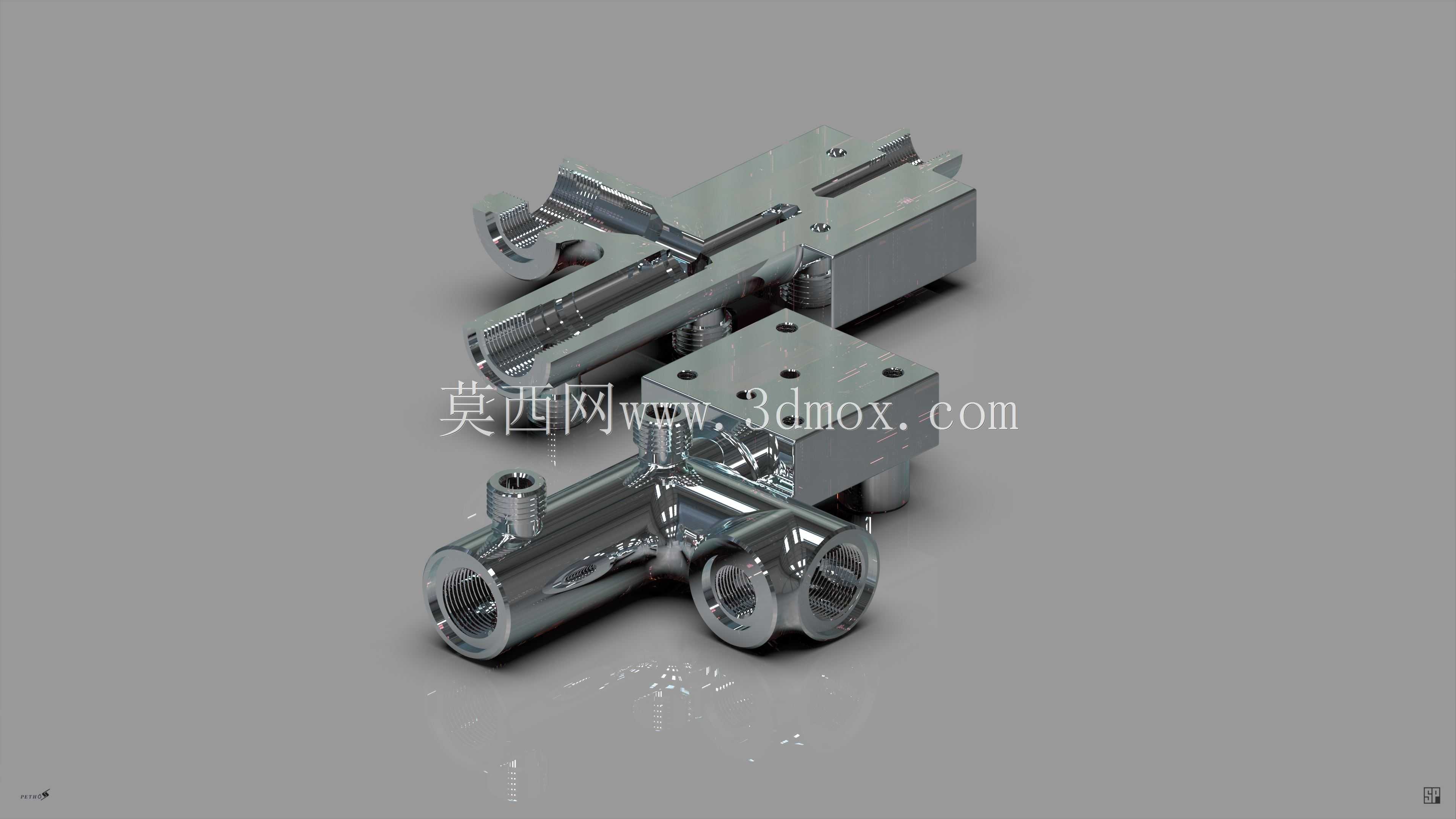

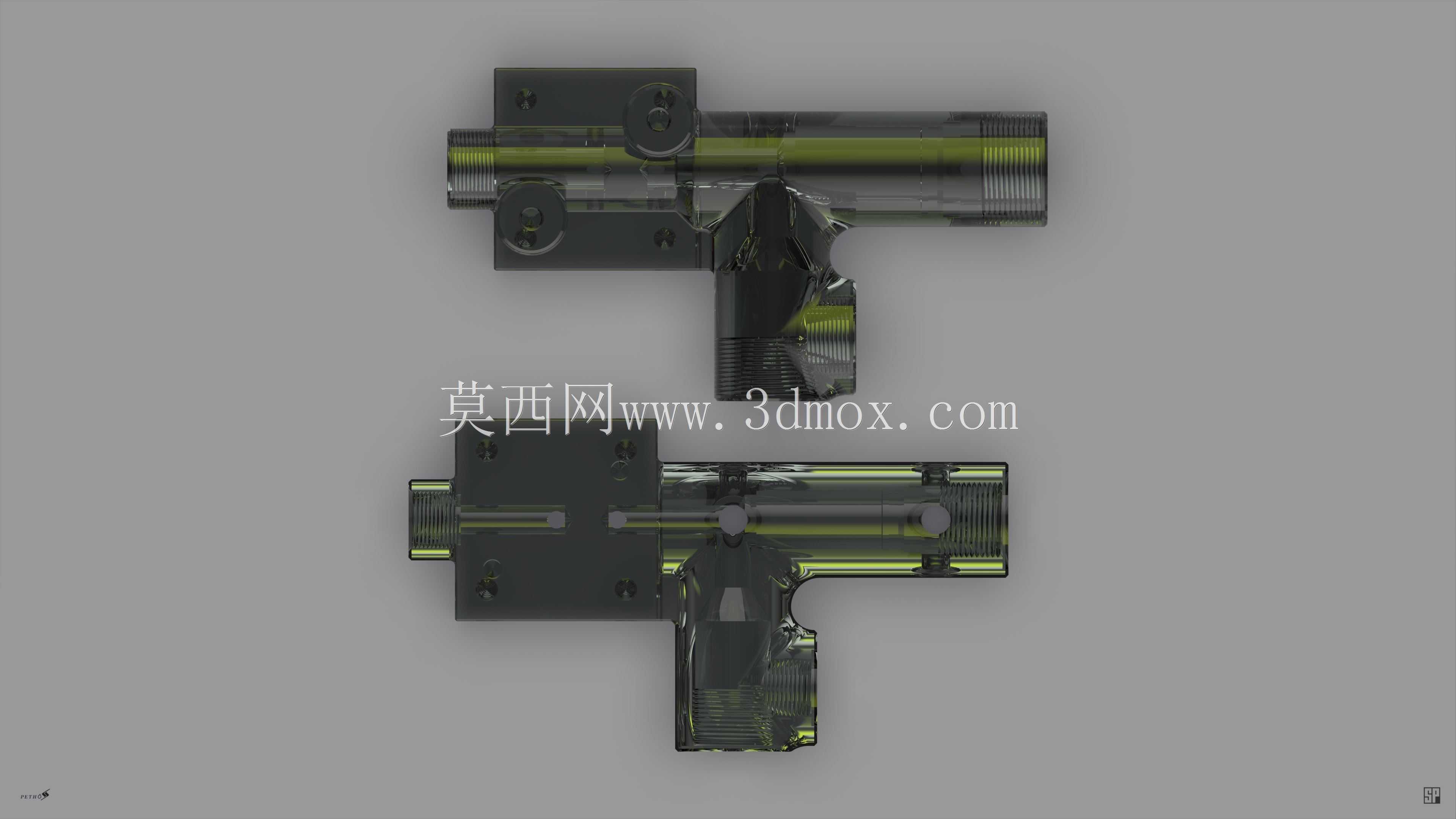

　　传感元件的安装接口深度经过精准计算，传感元件的探测端可以直接伸入主流道中心位置，保证采集到的流体参数是主路内的真实状态，不会因为安装位置过于贴近管壁出现测量偏差。从实际使用的场景来看，这类结构常应用在机床液压系统的压力监测点位、工业润滑系统的油温油压采集位置、气动控制回路的支路传感安装点，相比传统的分散式接头安装方式，一体化的结构能减少至少三个管路连接点，日常维护时只需要检查基座的固定状态和接口密封情况，不需要逐个排查分散接头的泄漏问题。基座的分体式剖视结构展示了内部通道的走向，所有通道的内壁都做了光滑处理，流体流经时的阻力更小，对于粘度较高的液压油、润滑脂类介质，也不会出现通流不畅的问题。基座外部的加强筋结构沿着通道的轴向布置，

　　在承受管路内流体压力冲击时，能有效分散应力，避免长期压力波动导致的基座开裂问题，尤其是在高压液压回路中使用时，结构强度可以满足常规工况下的耐压要求，不需要额外增加加强结构。在传感元件的适配性上，安装接口的端面预留了密封槽，可以安装O型密封圈实现端面密封，相比螺纹密封的形式，端面密封的可靠性更高，多次拆装传感元件进行校准、更换时，也不会因为螺纹磨损导致密封失效。基座上的两个侧置接口可以根据实际管路走向调整安装方向，现场布设管路时可以灵活选择上进下出、侧进侧出等不同的连接方式，不需要额外配置弯头接头调整管路走向，进一步压缩安装所需的空间。针对工业现场常见的振动工况，基座的固定凸台位置做了加厚处理，固定螺钉拧紧后可以提供足够的锁紧力，即使设备长期运行产生持续振动，基座也不会出现松动移位的情况，保证传感元件采集的数据稳定可靠，不会因为基座位置偏移导致测量值出现偏差。
