M11细牙菱形安装螺纹座结构设计

　　在工业传感设备、小型气动液压回路以及精密检测工装的安装场景里，这类带M11×0.5细牙内螺纹的菱形安装座是非常常见的连接固定元件，很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，往往直接套用标准件库的模型，实际装机时才会发现干涉、螺纹咬合不足、安装定位偏差等问题。从实际应用场景来看，这类零件大多用在安装空间局促的位置，比如狭小设备舱内的传感器固定、精密滑台的限位挡块安装、小型气路接头的转接固定，相比常规的圆形法兰安装座，菱形的外轮廓能在保证安装强度的前提下，最大限度压缩占用的平面空间，两个安装孔的中心距可以根据实际安装面的螺孔位置做适配，不需要额外加大安装座的整体轮廓尺寸。

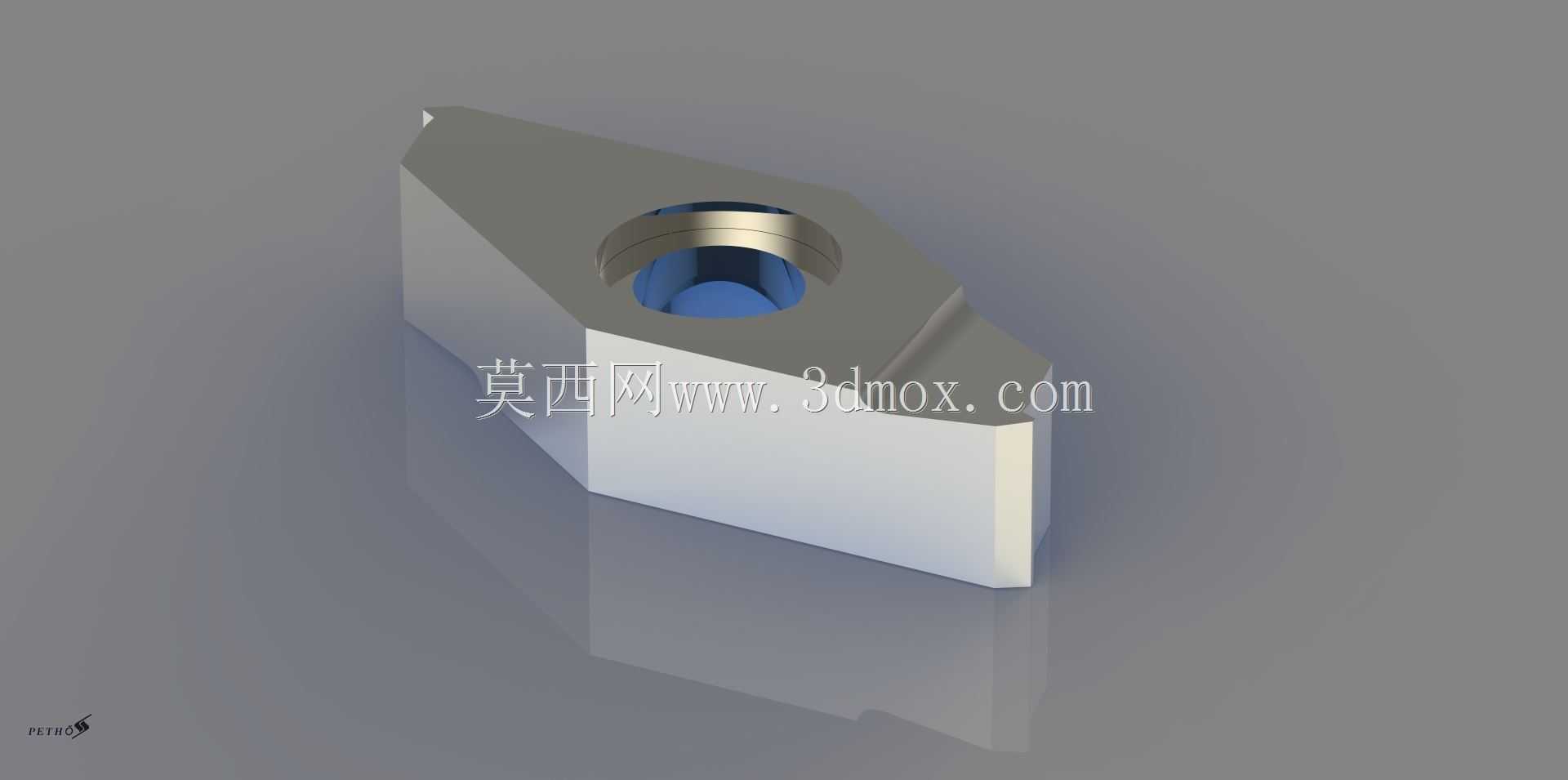

　　从功能特性上看，M11×0.5属于细牙螺纹系列，相比粗牙螺纹，细牙的螺距更小，螺纹升角更低，自锁性能更好，非常适合用在有小幅振动的设备安装场景，不需要额外增加防松垫圈也能保证连接的可靠性，同时细牙螺纹的牙型更浅，对内螺纹底孔的壁厚要求更低，适合这类整体厚度不大的安装座零件，不会因为加工螺纹导致零件侧壁强度不足。零件中间的内螺纹做了通孔设计？不对，从模型结构看，内螺纹孔是贯通的？不对，仔细看模型的结构，中间的螺纹孔是沉孔式的贯通结构，上端有一小段光孔倒角，方便外螺纹件拧入时的导向，避免螺纹首牙因为对中偏差出现乱牙的问题，倒角的角度按照常规机械加工的标准做了45度引导，深度大概1个螺距左右，既能保证导向效果，也不会因为倒角过深减少有效螺纹的咬合长度。

　　设计思路上，这个零件的外形做了对称的菱形切边，两个安装孔分布在菱形的两个长轴端点位置，安装孔做了沉头设计，可以适配内六角圆柱头螺钉或者十字盘头螺钉，沉头的深度刚好能让螺钉头完全埋入零件表面，不会突出安装面影响后续其他零件的装配。零件的主体厚度是根据螺纹的有效咬合长度来确定的，M11×0.5的细牙螺纹，有效咬合长度做到8-10mm就能满足常规的连接强度要求，对应零件的主体厚度设置在12mm左右，预留了上下端面的加工余量以及倒角的空间，不会因为加工误差导致有效螺纹长度不足。零件的所有棱边都做了0.5mm的圆角过渡，一方面是避免热处理或者安装时的应力集中，防止零件在受冲击载荷时出现棱边崩裂的问题，另一方面也能去除加工后的毛刺，避免安装时毛刺脱落掉入设备内部造成卡滞或者短路的隐患。

　　从安装边界来看，这个零件的安装面需要保证平面度在0.05mm以内，否则安装时螺钉锁紧后零件会出现翘曲，导致中间的螺纹孔轴线和安装面不垂直，拧入外螺纹件后会出现别劲的问题，长期使用会导致螺纹磨损加快，甚至出现螺纹滑牙的情况。两个安装孔的孔径比适配的螺钉大0.2mm，预留了一定的安装调整余量，方便安装时微调零件的位置，保证中间螺纹孔和对接零件的同轴度，但是间隙也不能过大，否则会导致定位精度不足，在受侧向力的时候零件出现移位。零件的材质一般选用304不锈钢或者6061铝合金，如果是用在有防腐要求的场景比如食品设备、户外检测设备上就选304不锈钢，如果是用在对重量有要求的场景比如无人机、便携检测设备上就选6061铝合金做硬质阳极氧化处理，表面硬度能达到HV300以上，耐磨性能也能满足要求。

　　很多工程师在设计这类零件的时候容易犯的错误是把菱形的尖角做的太尖锐，实际加工的时候尖角位置很难加工到位，而且热处理的时候容易出现开裂，所以这个模型里的菱形四个尖角都做了小圆弧过渡，既不影响整体的安装尺寸，也降低了加工难度。另外中间螺纹孔的下端也做了倒角，方便从另一侧拧入零件的时候也能顺利导向，不需要反复调整对中位置，提升装配效率。在实际选型的时候，要注意对接的外螺纹件的拧入深度，不能超过零件的主体厚度，否则螺纹末端会突出零件的下端面，顶到安装基面导致零件无法贴平安装面，影响固定的可靠性。如果需要经常拆装的场景，可以在螺纹孔内预先涂抹少量的二硫化钼润滑脂，避免多次拆装后螺纹出现咬合磨损的问题，延长零件的使用寿命。
