本特勒工业直线导向滑动组件结构

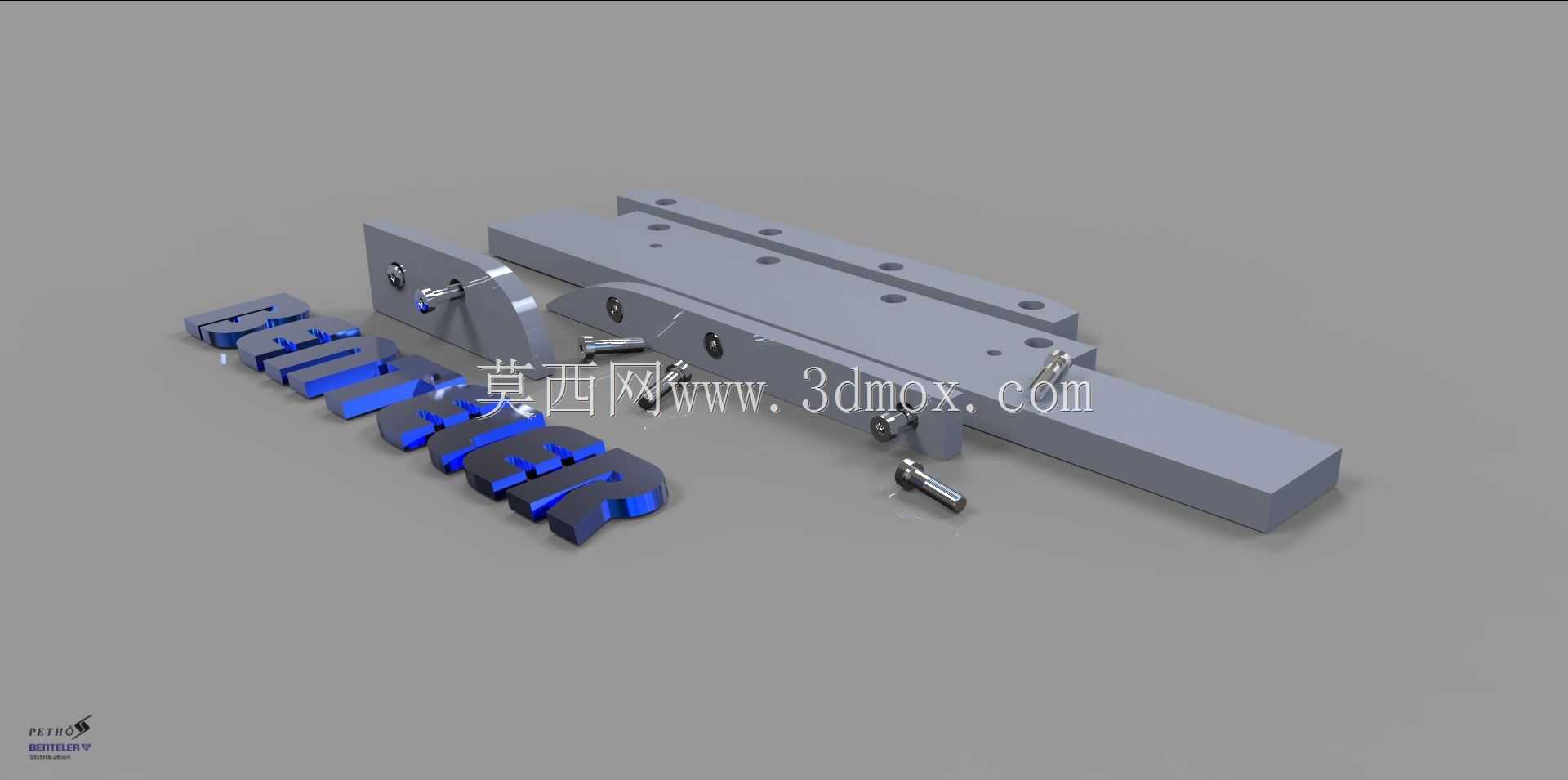

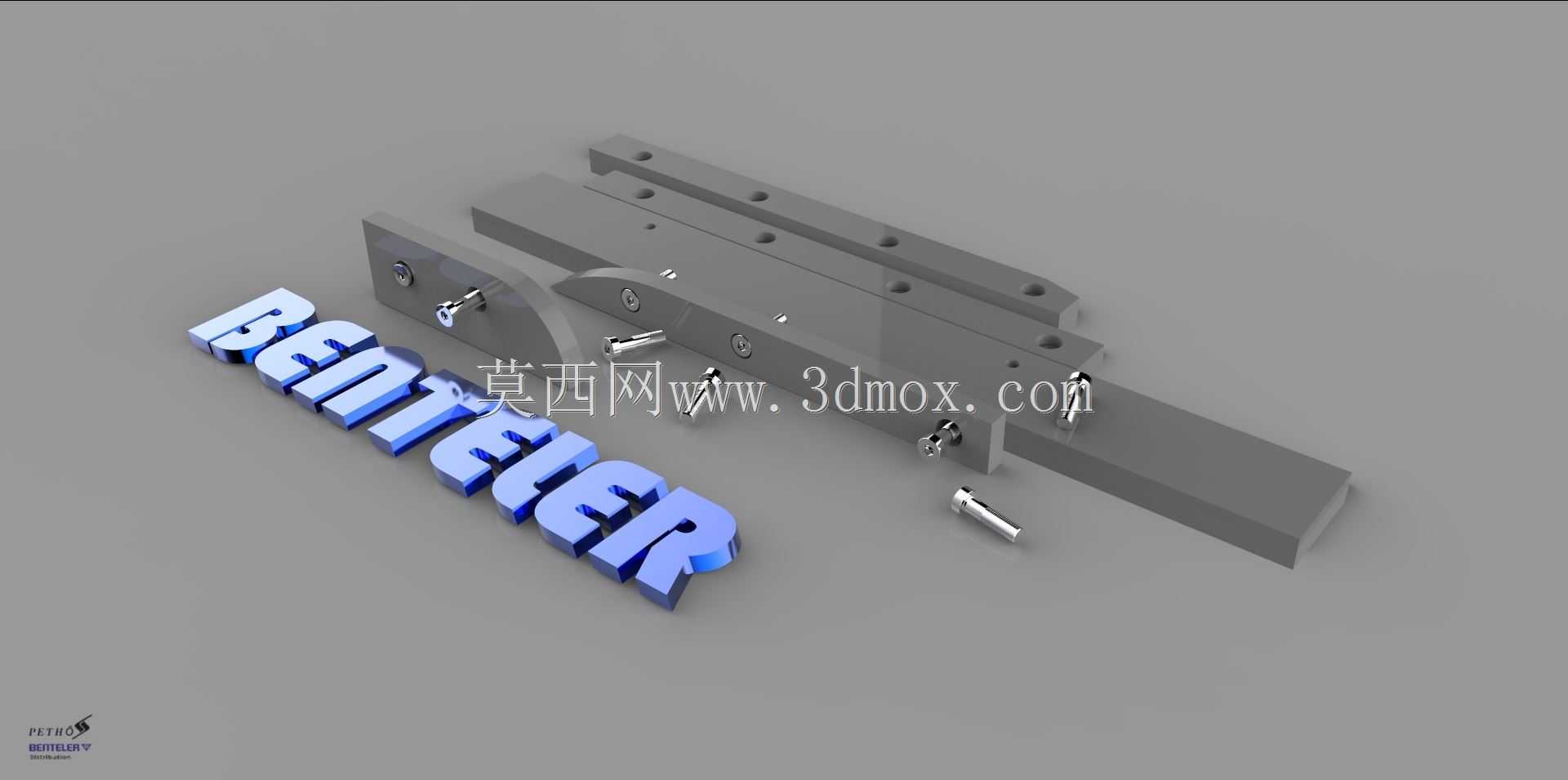

　　这套导向滑动组件主要面向工业自动化产线的工位平移、工装夹具的位置微调、检测设备的探头进给等场景设计，在3C电子装配线的工件载具输送、包装设备的推料机构、木工机械的进给滑台场景中都能适配使用，核心作用是为运动部件提供高精度的直线运动约束，抵消运动过程中的侧向倾覆力矩，保证执行端的运动轨迹始终保持在预设直线范围内，避免出现卡滞、偏移、抖动等影响生产精度的问题。从结构组成来看，整套组件包含两根平行布置的长条形导向基体、一块安装在基体上的滑动承载块、配套的圆柱销与内六角紧固螺钉，没有额外的滚珠、保持架等复杂滚动元件，属于滑动摩擦式导向结构，相比滚动导轨，这类结构的抗冲击能力更强，在多粉尘、有少量切削液飞溅的车间环境下适应性更好，

　　不需要频繁加注润滑脂也能维持稳定运行，维护成本更低。设计过程中优先考虑了安装的便捷性，导向基体上预先加工了等间距分布的沉头安装孔，安装时可以直接通过内六角螺栓将基体固定在设备的安装基准面上，不需要额外加工定位槽，只要保证两根基体的安装面平面度在0.05mm以内、平行度公差控制在0.02mm/m范围内，就能满足常规工况的使用精度要求；滑动块上也预留了多个螺纹安装孔，用来固定需要做直线运动的执行部件，比如气动夹爪、检测传感器、推料板等，安装孔的位置做了等距标准化设计，能适配市面上多数常规规格的工业标准执行件，不需要用户自行二次打孔加工。从安装边界尺寸来看，单根导向基体的截面为矩形结构，宽度方向的安装占用空间较小，

　　适合安装在设备内部空间局促的位置，两根基体平行布置时的中心距可以根据实际承载需求在一定范围内调整，不需要严格遵循固定的中心距数值，只要滑动块的长度能覆盖两根基体的间距、保证滑动接触面积足够即可；滑动块的行程范围由导向基体的总长度决定，两端预留了紧固螺钉的安装空间，不会出现滑动块运行到端部时与安装螺栓发生干涉的问题，配套的紧固螺钉采用标准内六角圆柱头规格，拧紧时受力均匀，能保证滑动块与被承载部件的连接刚性，避免高速往复运动时出现连接松动。在实际选型使用时，需要根据承载的重量计算滑动面的比压，当侧向负载较大时，可以适当加宽滑动块的宽度、增大滑动接触面积来降低比压，延长组件的使用寿命；如果应用在洁净度要求较高的食品、医药生产场景，

　　可以将基体和滑动块的材质更换为304不锈钢，配套的紧固件也采用不锈钢材质，就能满足耐腐蚀、易清洁的使用要求；如果是用在低速重载的工装工位，还可以在滑动块的接触面镶嵌石墨铜套耐磨层，进一步降低滑动摩擦系数，减少运行过程中的磨损量，不需要额外添加润滑油就能长期稳定运行。这套结构的建模过程严格遵循机械设计的公差配合要求，导向基体与滑动块的配合面预留了合理的滑动间隙，既不会因为间隙过小出现运行卡滞，也不会因为间隙过大导致运动精度不足，所有的安装孔位都做了倒角处理，避免安装时划伤操作人员或者刮损配套的零部件，端部的锐边也做了倒钝处理，符合机械安全设计的相关规范。
