连续式自动装盒生产线设备结构设计

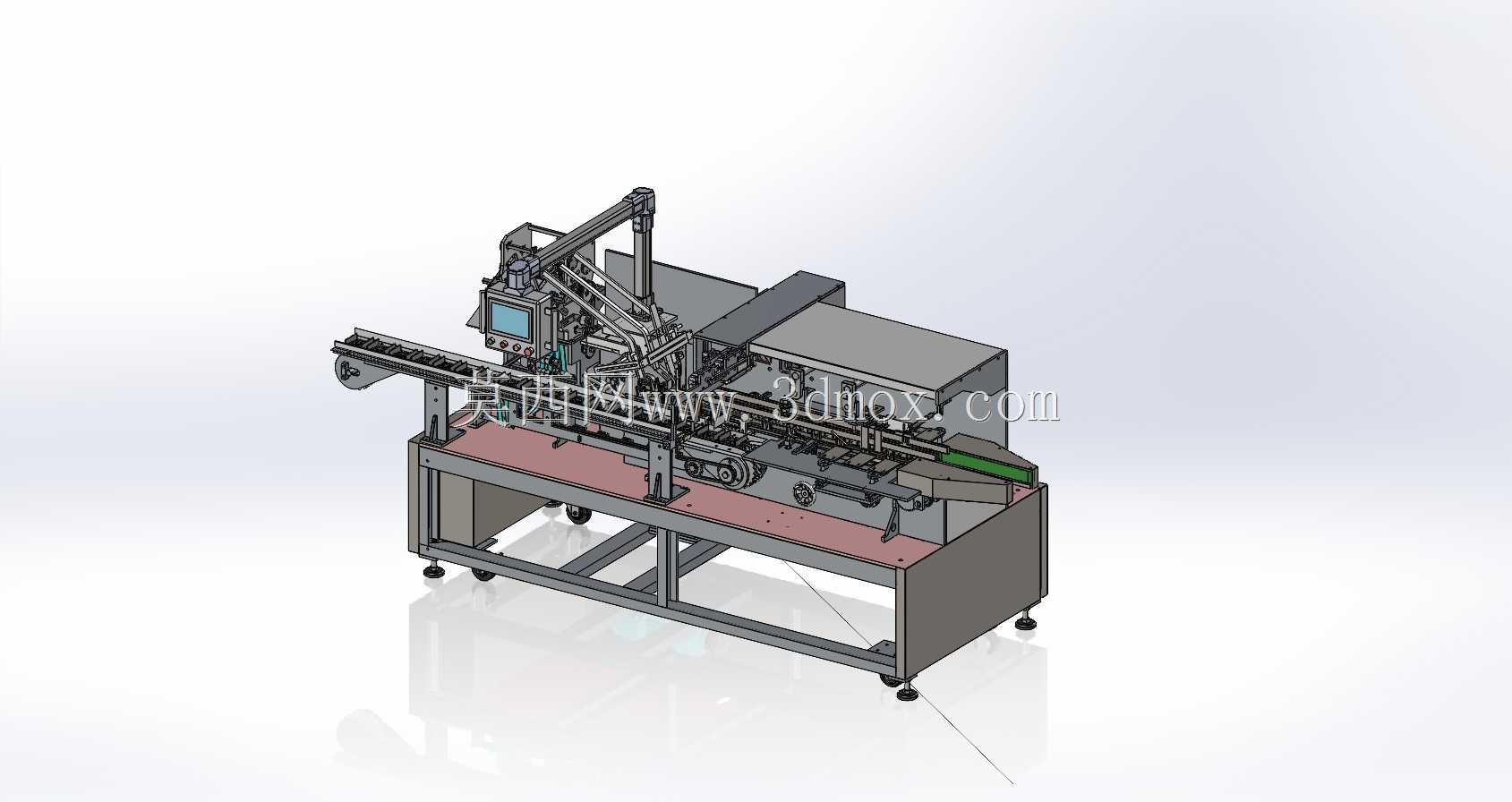

　　该设备面向快消品、医药、小型电子元器件的后段包装工序设计，适配规整块状、条状物料的自动装盒作业，可直接对接前端理料线、泡罩包装机等上游设备，无需额外增设中转接驳工位，大幅缩减产线排布的空间占用。设备整体采用落地式框架结构，底部配置可调脚轮与支撑脚，兼顾工位转场移动的便捷性与生产运行时的结构稳定性，框架主体采用标准工业铝型材拼接，减少焊接工序带来的形变误差，后期维护时可快速拆解更换受损构件。

　　从功能模块划分来看，设备集成了纸盒自动吸开、物料推送装填、盒盖折边插舌、成品输出四个核心工位，各工位通过同步带轮与凸轮机构实现动作时序匹配，无需复杂的多轴协同编程即可保证各动作衔接精度，运行节拍稳定在每分钟60-80盒区间，可适配尺寸在一定范围内的常规纸盒规格，换型时仅需调整料仓卡位、推料杆行程与折边导向件位置，单批次换型调试时长可控制在30分钟以内，适配多品种小批量的柔性生产需求。

　　设计阶段优先考虑了设备的操作可达性与维护便利性，人机交互触控屏设置在设备前端斜向支架上，操作人员站立位即可完成参数调整、故障复位与运行状态监控，所有驱动电机、传动组件均设置在设备台面下方的封闭腔体内，避免生产过程中粉尘、碎屑落入传动结构造成磨损，同时外露的运动部件均设置透明亚克力防护挡板，既不影响运行状态观察，也可避免操作人员误触运动构件引发安全事故。

　　输送线采用双侧导向栏板结构，栏板间距可根据物料宽度快速调节，物料输送过程中通过定位挡块实现精准工位停靠，保证推料机构可将物料平稳推入撑开的纸盒内部，不会出现物料卡滞、纸盒偏位的问题。纸盒料仓设置在设备侧上方，采用叠层上料方式，单次上料可满足30分钟以上的连续生产需求，吸盒机构采用真空吸盘配合导向轨道，可将叠放的扁平纸盒可靠吸开并输送至装填工位，折边机构采用多组固定导向板配合摆臂动作，依次完成纸盒上下盖的折边与插舌锁合，无需额外涂胶即可实现纸盒的可靠封装，成品通过末端输出滑道直接汇入下游成品输送线或收集工位。

　　设备的安装边界预留了足够的管线排布空间，气源、电源接口均集中设置在设备后侧底部，现场安装时无需对设备主体进行额外开孔改造，整机台面高度符合人体工程学设计，操作人员进行物料补充、故障清理时无需过度弯腰或抬手，长时间值守的操作疲劳度更低。各传动节点均设置了自润滑轴承，日常维护仅需定期检查同步带张紧度与吸盘磨损情况即可，大幅降低了设备的后期运维成本。
