多通路集成式液压阀块三维结构设计

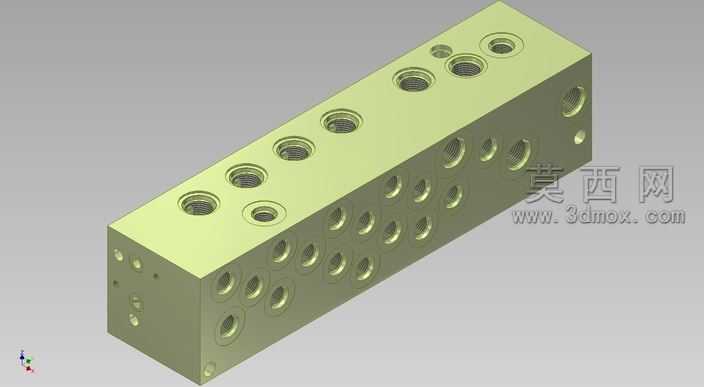

本作品为多通路集成式液压阀块的三维建模设计成果，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先以长方体基体为基础特征，通过草图绘制确定各油路孔位的中心坐标与排布基准，严格遵循液压阀块的孔道设计规范，区分主压力油孔、回油孔、控制油孔与安装定位孔的不同孔径参数。建模过程中对所有孔特征采用拉伸切除与异形孔向导命令结合的方式，保证各孔道的同轴度、垂直度公差符合液压元件的装配要求，同时对孔口的倒角、沉头结构做了精细化处理，避免后续加工出现毛刺或密封件安装卡滞问题。材质渲染阶段选用金属氧化质感的哑光黄绿色材质，模拟实际阀块表面阳极氧化处理后的视觉效果，通过调整环境光与反射参数，清晰呈现阀块表面的孔位排布层次与金属质感，不同孔径的孔道边缘做了光影强化处理，便于直观区分各孔的功能属性。结构设计上采用多面布孔的集成化布局，顶面排布垂直方向的主通路孔与阀件安装孔，侧面排布水平方向的连通油孔与外接管路接口，内部孔道通过正交连通实现油路的集成化分配，省去了传统分散式管路连接的复杂布局，有效缩小液压系统的整体安装体积。设计思路围绕液压系统的集成化需求展开，在有限的块体空间内完成多组油路的独立连通与互不干扰，建模阶段提前做了孔道干涉检查，确保各内部通路无交叉串通问题，同时预留了标准安装孔位，可直接匹配常规液压阀件的安装尺寸，整体模型结构严谨，细节还原度高，可直接用于液压系统的装配验证、工程出图与加工参考。
