卡扣式传感器安装固定座结构设计

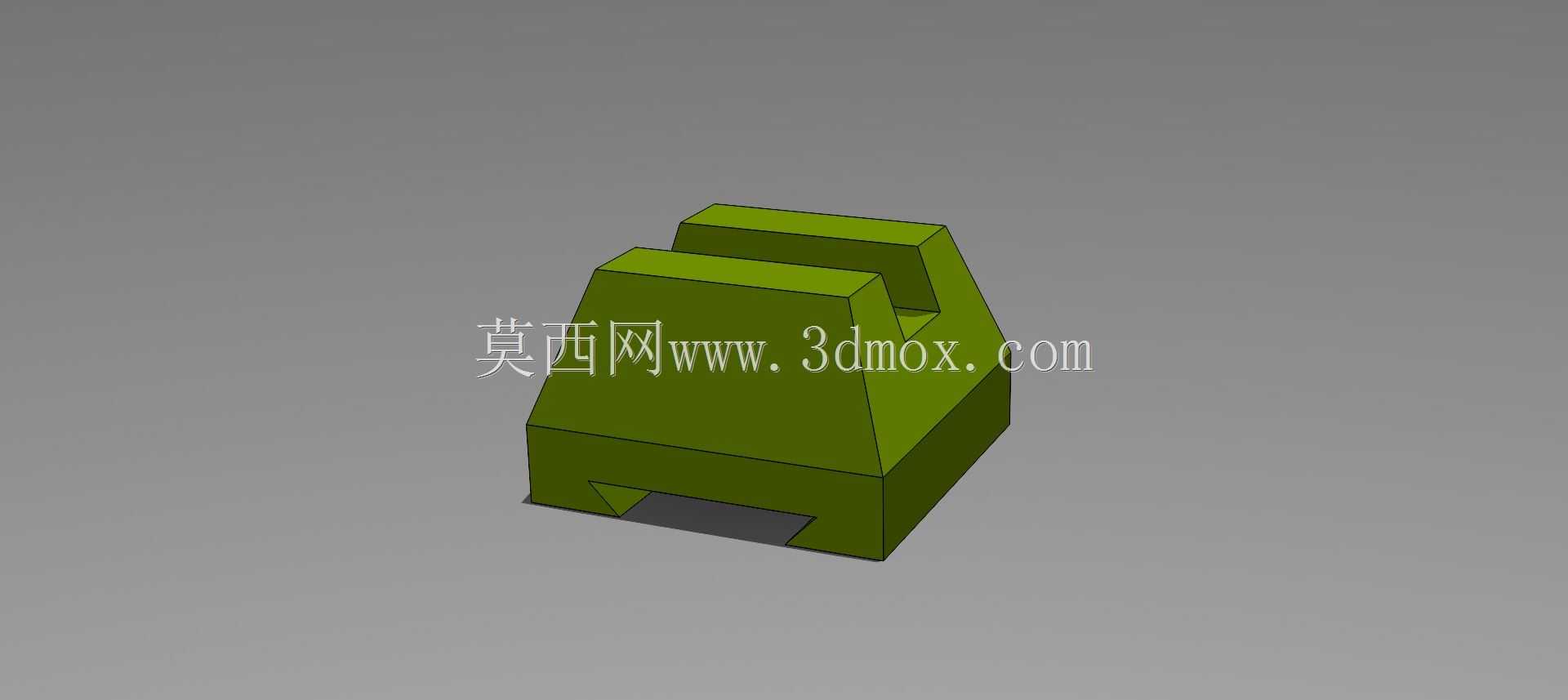

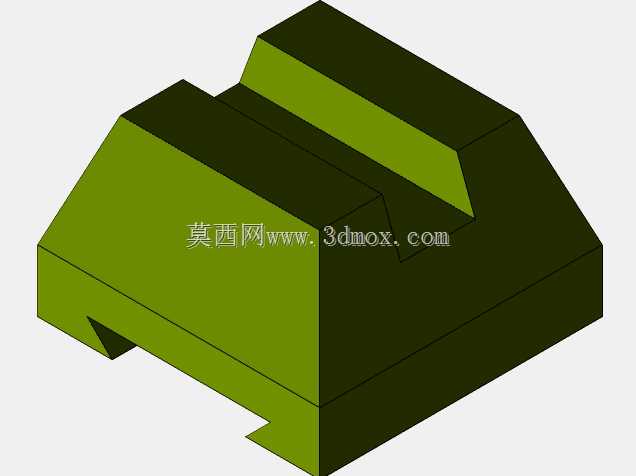

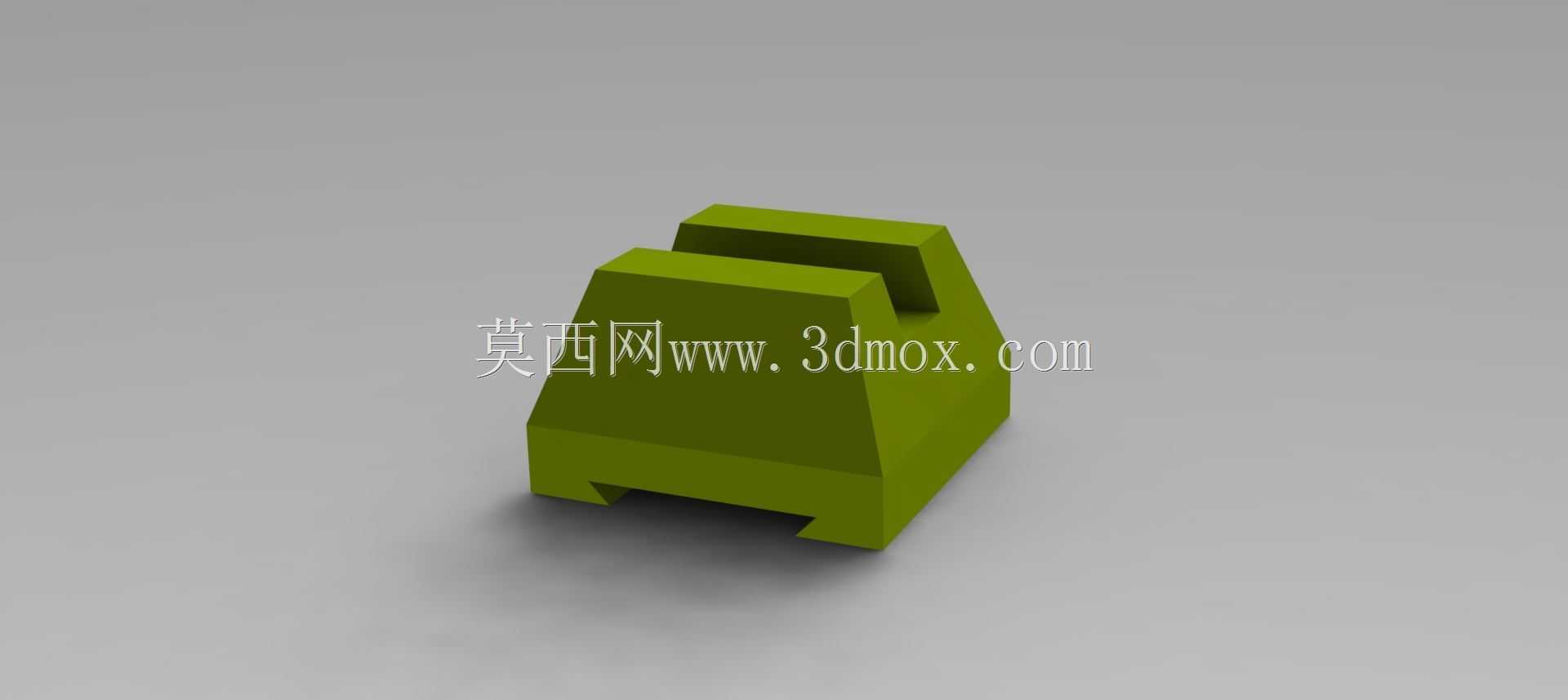

　　这款卡扣式安装支座主要适配小型光电、接近类传感器的快速装夹场景，在自动化产线的工位检测、物料到位判断环节应用广泛，能省去传统螺栓固定的繁琐工序，适配1.5-2mm厚度的型材安装边，无需额外打孔即可完成传感器的位置固定。从结构设计逻辑来看，整体采用对称式梯形腔体造型，上部的双凸耳结构既作为加强筋提升整体抗形变能力，也预留了传感器走线的避让空间，避免线缆在设备运行过程中被运动部件剐蹭。下部的卡扣开口做了15度的导入斜角设计，安装时只需对准安装边按压即可完成卡接，卡扣内侧预留0.2mm的过盈量，保证在设备常规振动工况下不会出现松脱移位，同时卡扣根部做了R1.2的圆角过渡，减少反复拆装带来的应力集中断裂风险。

　　整体外形的长宽高尺寸控制在42mm×32mm×38mm范围内，安装边界不超出小型传感器的本体投影面积，不会额外占用产线的安装空间，腔体内部的空腔结构刚好匹配常用的M18圆柱型传感器尾部轮廓，传感器装入后不会出现周向转动，检测方向的定位精度可控制在±0.5度以内。设计过程中优先考虑了拆装效率，日常维护更换传感器时无需借助工具，直接按压卡扣两侧的解锁位即可取下支座，相比传统的抱箍式、螺栓式固定结构，单工位的安装维护时间可缩短70%以上。结构壁厚统一设置为2.5mm，采用常规工程塑料注塑即可满足强度要求，也可根据使用场景选用铝合金材质做机加工成型，适配有耐腐蚀、耐高温要求的特殊工况。上部的凸耳内侧做了防滑纹理设计，手动按压拆装时不易打滑，

　　底部的支撑面做了0.1mm的平面度公差要求，安装后与型材表面贴合紧密，不会出现倾斜导致的检测角度偏差。在实际产线应用中，这类固定座常搭配漫反射式光电传感器使用，用于流水线的物料计数、到位检测工位，也可适配小型霍尔传感器安装在设备运动部件旁，做转速、位置反馈的固定支撑，卡接结构的设计让传感器的位置调整更加灵活，只需沿型材边滑动即可调整检测位置，调整到位后依靠卡扣的抱紧力即可固定，无需额外锁紧紧固件。
