10吨级垂直吊运C形起重吊钩结构设计

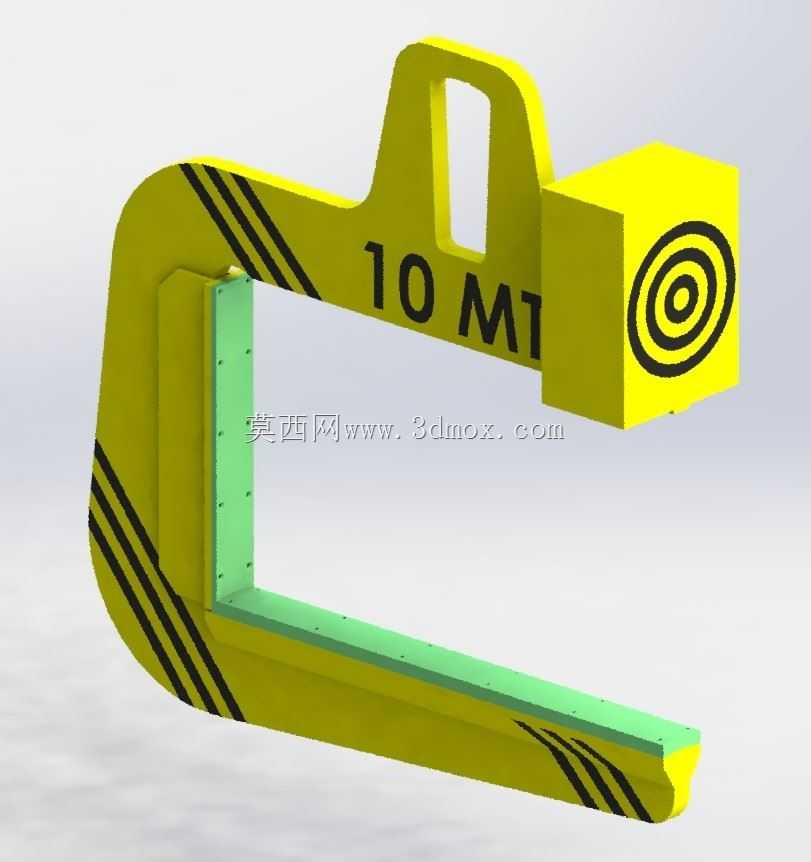

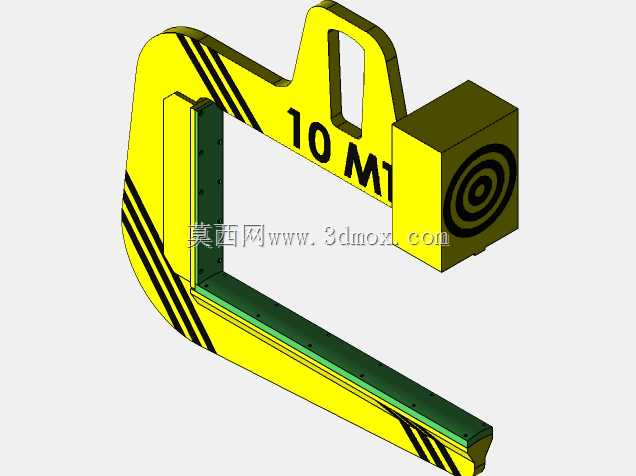

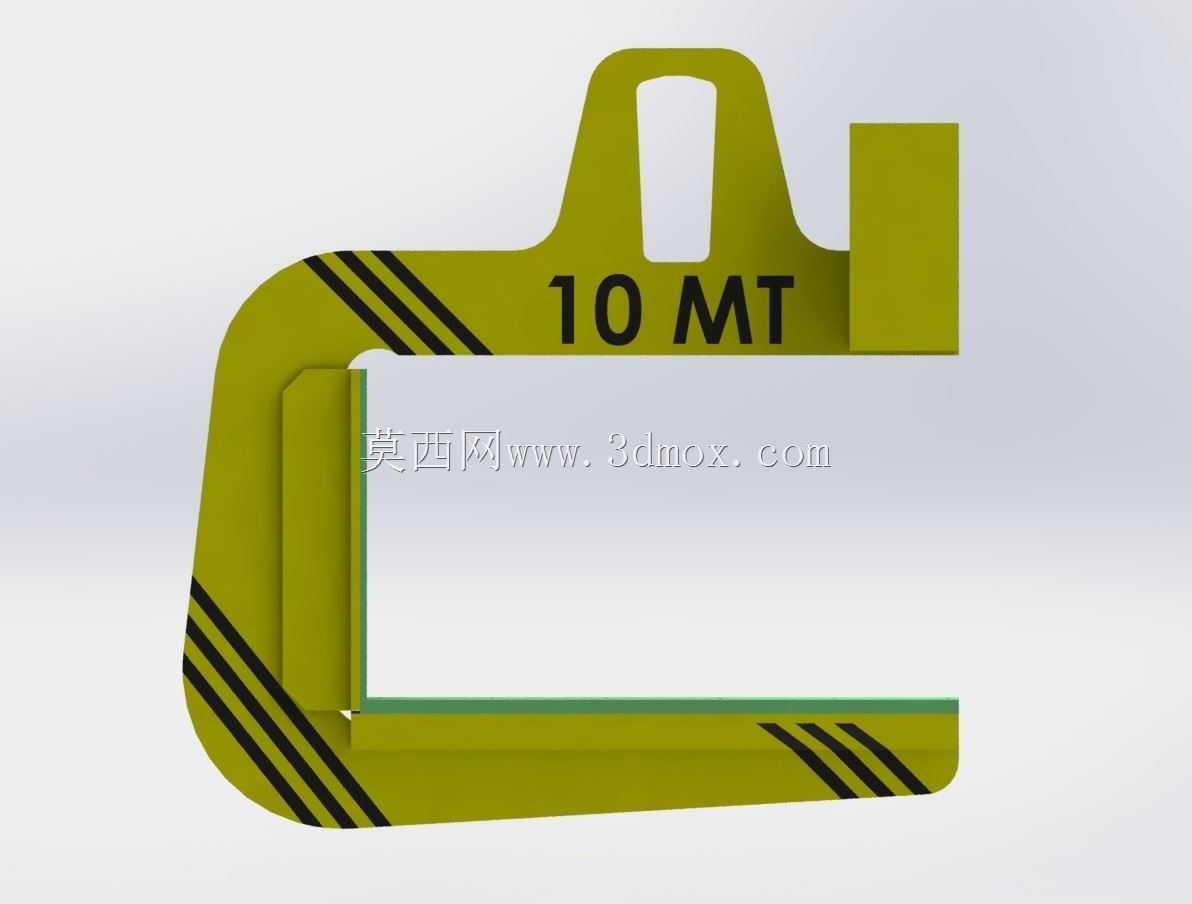

　　这款10吨额定载荷的垂直C形钩，主要面向冶金、钢材加工、仓储物流领域的卷状物料垂直吊运作业场景，在热轧钢卷、冷轧钢卷、铝卷、铜卷等环形卷材的车间转序、仓储堆垛、装卸车环节应用广泛，可适配常规叉车、桥式起重机、门式起重机的吊钩挂接，无需额外复杂连接件即可完成挂载作业。从结构设计逻辑来看，整体采用C形开口布局，开口内侧设置带缓冲防护的承载接触面，避免吊运过程中硬质金属结构直接刮蹭卷材内圈表面，减少卷材端面、内圈的磕碰损伤，这一设计细节在高精度冷轧卷材、有色金属卷材吊运场景中尤为关键，能有效降低物料转运环节的表面质量损耗。上部的挂接吊耳采用一体化箱型焊接结构，吊耳开孔位置经过载荷重心校核，挂载后整体重心与吊点处于同一垂直线上，

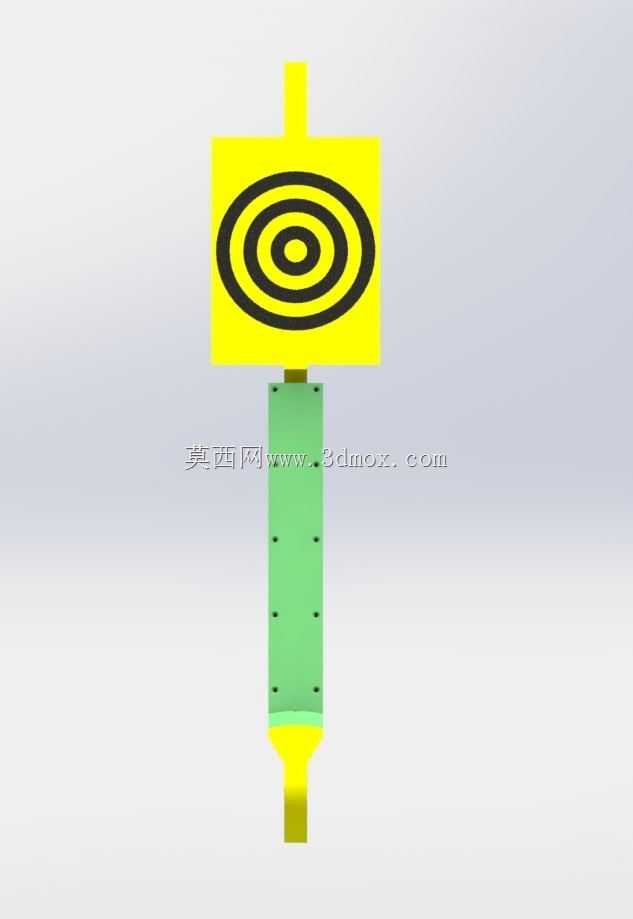

　　避免吊运过程中出现卷材倾斜、滑脱的风险，吊耳外侧的靶标标识可配合车间天车的视觉定位系统使用，实现自动化吊装作业的吊点精准对位。钩体主体采用变截面箱型梁结构，在承载弯矩最大的C形转角位置做了圆弧过渡加筋处理，既避免直角结构带来的应力集中问题，又能在控制整体自重的前提下满足10吨额定载荷下的强度、刚度要求，经结构校核，满载状态下钩体前端的下挠量控制在允许范围内，不会出现因钩体变形导致的卷材松脱问题。内侧的承载衬板采用可更换设计，衬板通过沉头螺栓与钩体主体连接，长期使用出现磨损、压痕后可单独更换衬板，无需整体报废钩体，降低后期维护成本。从安装边界来看，钩体上部吊耳的开孔尺寸适配常规起重机吊钩的直径范围，C形开口的深度、

　　高度尺寸覆盖行业内常规10吨级卷材的内径、宽度范围，可直接挂载使用，无需对现有起重设备的吊具结构做改造。钩体表面的警示标识采用高对比度配色，在车间作业环境下具备较高的辨识度，能提醒周边作业人员注意吊运作业范围，降低安全风险。整体结构没有多余的复杂传动部件，日常维护仅需检查焊缝状态、衬板磨损情况、吊耳开孔的磨损量即可，作业可靠性高，能适应车间内多粉尘、小幅冲击的作业环境，在频繁吊运的作业工况下能保持稳定的作业性能，不会因结构复杂出现故障停机的问题。
