起重机行走轮组总成结构设计

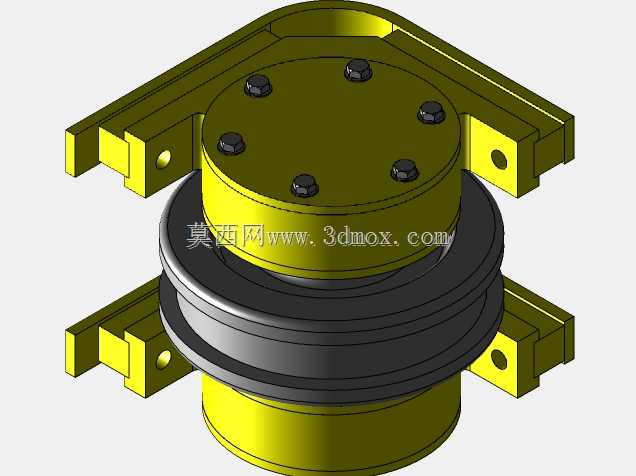

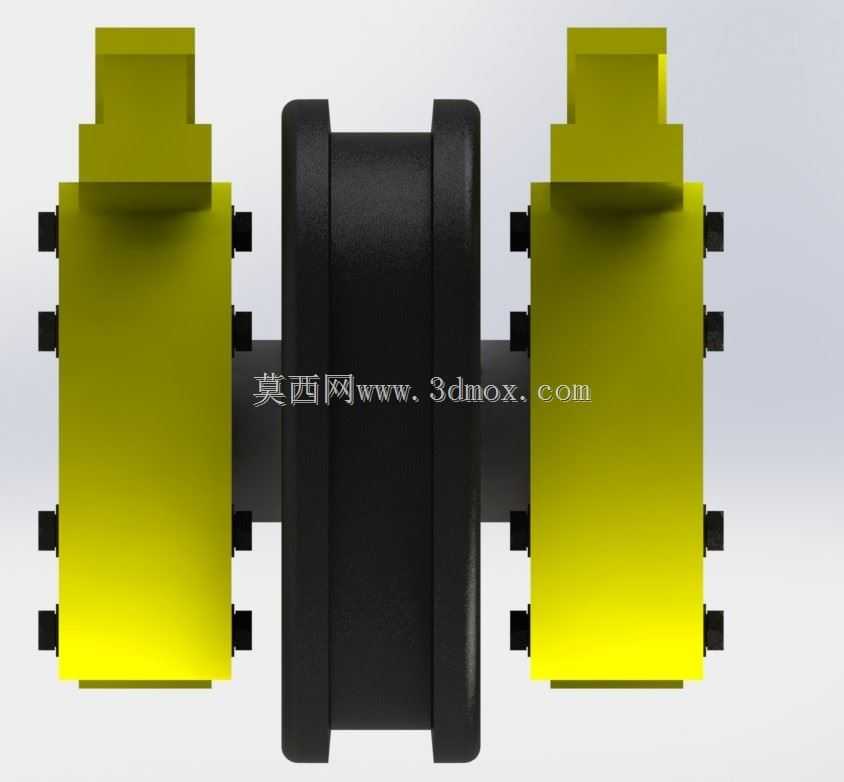

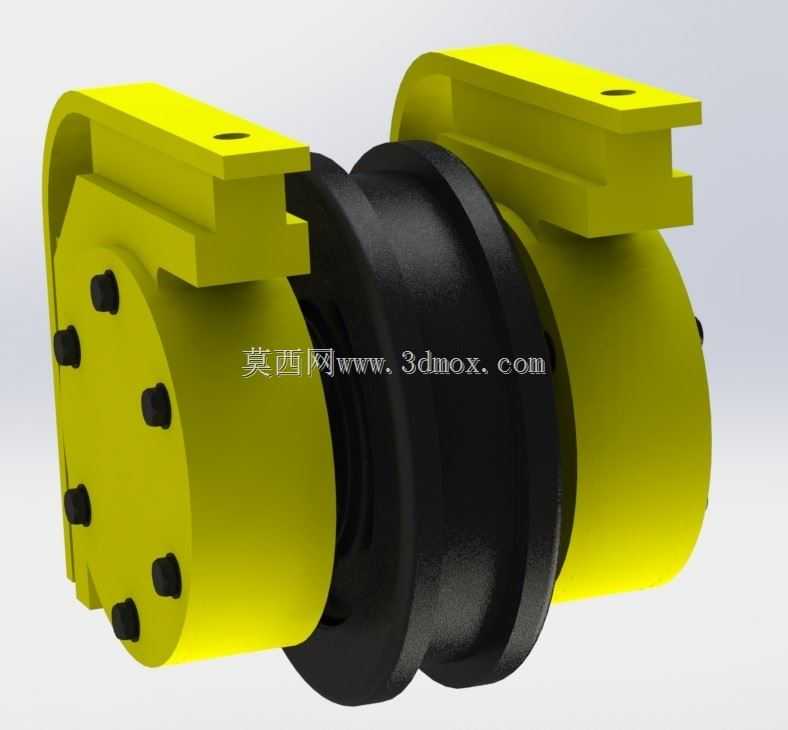

　　该轮组作为桥式、门式起重机大车行走机构的核心承载部件，直接决定整机沿轨道运行的平稳性与承载可靠性，常见于厂房内天车、货场龙门吊的走行端梁下方，承担整台设备连同起吊重物的全部竖向载荷，同时传递行走驱动的切向牵引力，抵消运行过程中产生的横向偏斜力。从结构设计逻辑来看，该总成采用双侧轴承座集成式安装结构，将行走轮体、轴承组件、端盖密封、安装支座整合为一体式模块，省去了现场拆分装配轴承、调整轮系间隙的工序，安装时仅需通过支座上方的两个加工平面与端梁底面贴合，穿入配套螺栓完成紧固即可，大幅缩短现场设备安装调试的周期。轮体采用双轮缘结构设计，轮缘高度与踏面宽度匹配常用的QU系列起重机轨道，运行过程中轮缘可起到导向防脱作用，

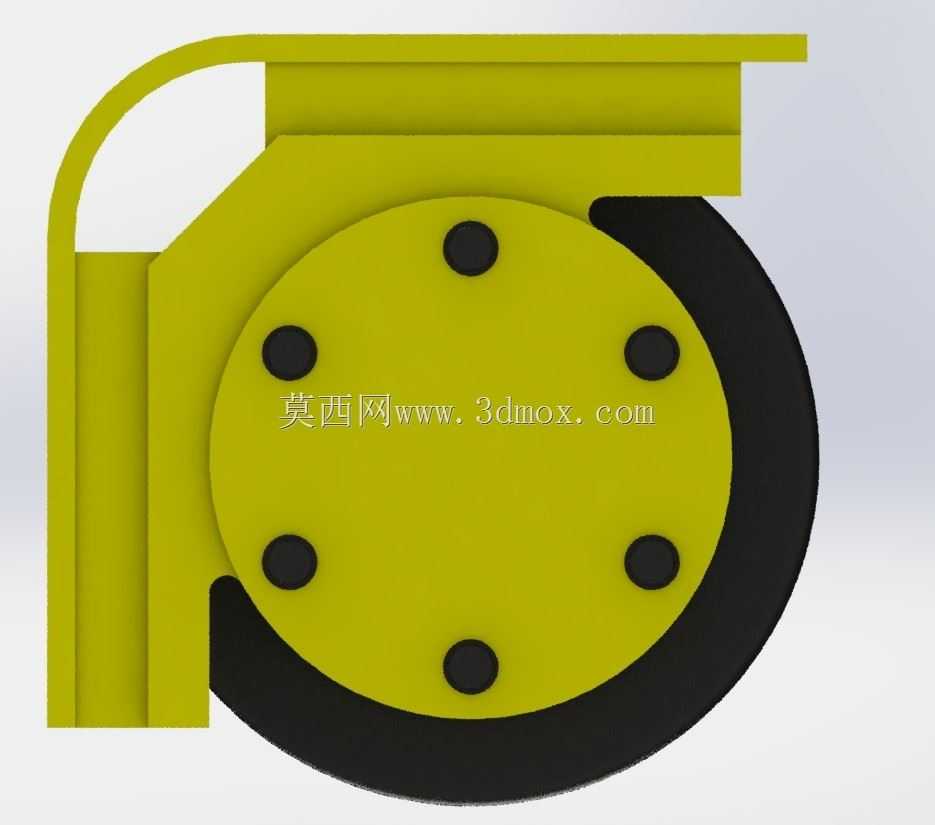

　　避免设备走行时出现啃轨、脱轨风险，踏面做了适配轨道顶面的弧面加工，降低轮轨接触应力，减少长期运行的磨损量。安装支座的螺栓孔位做了长圆孔余量设计，可在小范围内调整轮组的横向安装位置，方便现场校准轮组与轨道的平行度，抵消端梁焊接变形带来的安装误差。端盖部分采用多螺栓圆周均布的紧固方式，内部预留有润滑脂储腔，可通过注油嘴定期补充润滑脂，延长轴承的使用寿命，端盖与轮轴配合处设置有密封结构，阻挡车间内的粉尘、金属碎屑进入轴承腔，避免轴承出现异常磨损失效。从安装边界来看，该轮组的整体宽度适配主流中小吨位起重机的端梁截面尺寸，轮体直径匹配对应吨位的行走速度要求，不会与端梁下方的其他附属部件产生运动干涉，

　　双侧对称的支座结构可保证载荷均匀传递到端梁主梁上，避免局部应力集中导致端梁结构变形。在实际工况中，这类一体式轮组相比传统分体组装的车轮结构，整体刚性更强，能承受更大的冲击载荷，适配起重机频繁启停、正反转的工作特性，即使在吊运重物时启动制动，也不会出现轮组错位、连接松动的问题。设计过程中充分考虑了易损件更换的便利性，拆卸端盖螺栓即可完成轴承、密封件的更换，无需将整个轮组从端梁上完全割除，降低后期设备维护的成本与停机时间。轮体与轮毂采用过盈配合连接，传递扭矩时不会出现相对转动，配合平键的扭矩传递结构，可适配集中驱动或者分别驱动的行走机构布置形式，不管是电机减速机直连的驱动轮组，还是无动力的从动轮组，都可以基于该基础结构做小幅调整适配。
