带EOT通道180度上下倾卸装置结构

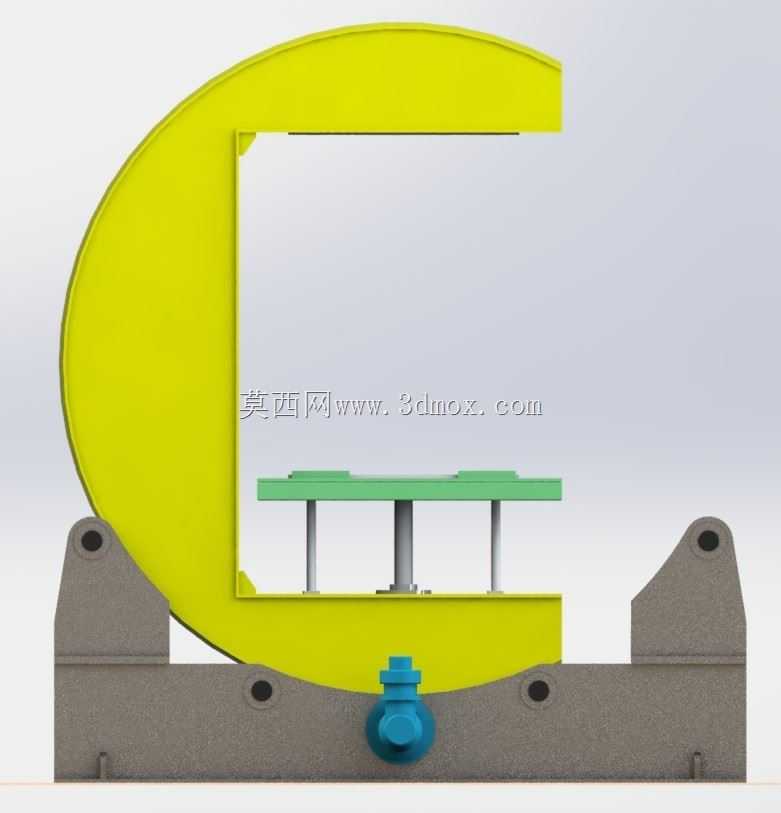

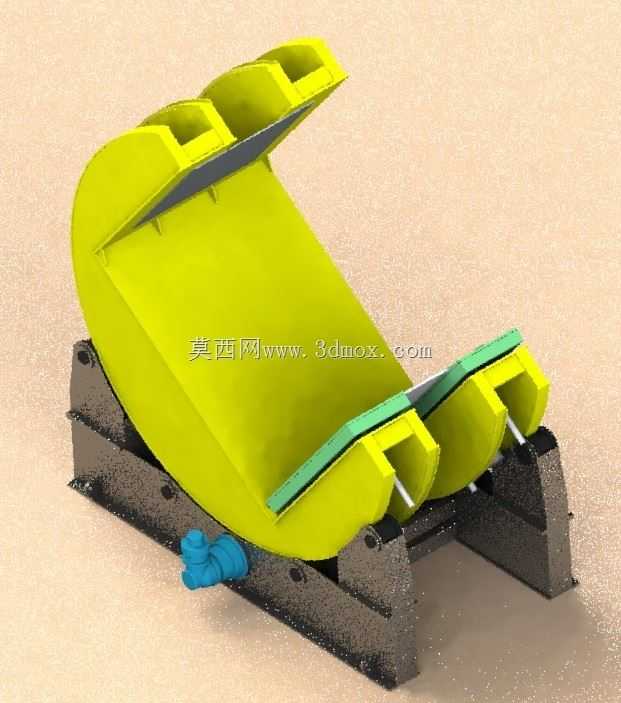

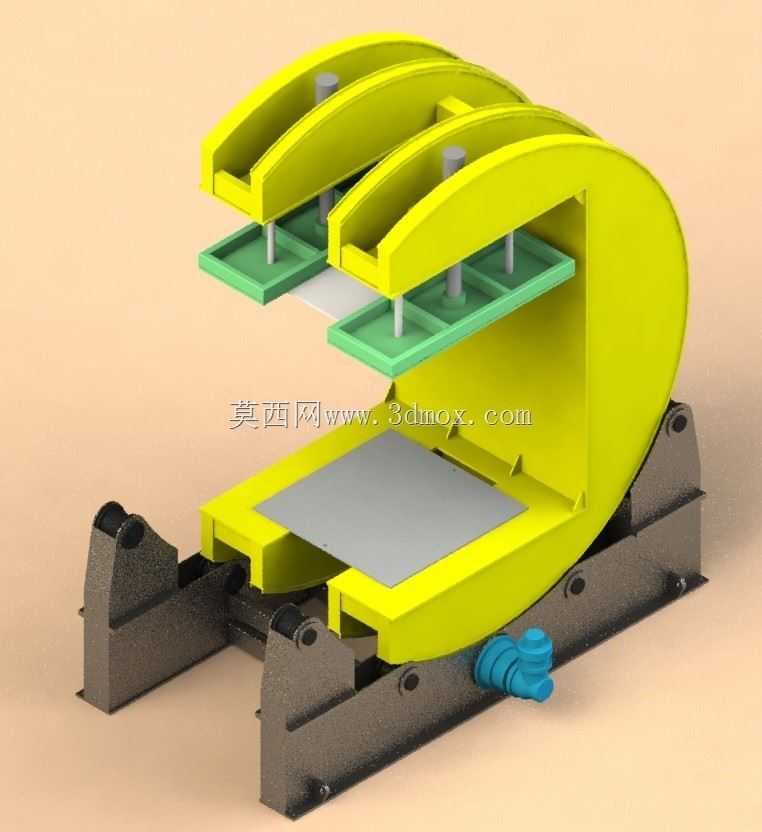

　　在重型板材、箱体类工件的车间流转工序中，工件的180度翻面作业一直是影响产线节拍的关键环节，传统翻面作业多采用行车配合吊具人工辅助翻转，不仅作业效率低，还存在工件滑脱、磕碰的安全隐患，这款上下倾卸装置正是针对这类场景开发的专用配套设备，可直接对接车间EOT桥式起重机的作业通道，无需额外改造现有起重设备的作业路径。设备主体采用C型开放式框架结构，上下两层承载托盘分别对应工件的初始承托与翻面后承接工位，框架底部通过铰接支座安装在钢制底架上，侧部配置的驱动组件可带动整个C型框架绕铰接轴完成180度平稳回转，回转过程中上下托盘会交替切换承托位置，实现工件的无冲击翻面，避免传统翻转方式带来的工件边角磕碰问题。从安装边界来看，

　　设备底架采用标准化的地脚安装孔位设计，可直接固定在车间硬化地面上，整体宽度适配常规车间跨距内的起重作业范围，预留的EOT通道宽度可满足常规起重吊具的通行需求，无需额外调整车间原有起重设备的运行轨道位置。设计阶段针对不同重量的工件承载需求，对C型框架的受力结构做了针对性加强，框架主体采用厚钢板焊接成型后做去应力处理，避免长期回转作业带来的结构变形，上下承载托盘表面做了防滑处理，同时配置了可调节的工件定位挡块，可适配不同尺寸规格的板材、箱体类工件装夹定位，无需额外制作专用工装。在实际产线应用中，这类倾卸装置常布置在板材切割、焊接、表面处理等工序的衔接工位，起重机将待翻面工件吊运至下层承托工位后，定位挡块完成工件固定，

　　驱动组件带动框架回转180度，原本的上层托盘回转至下方承接工件，完成翻面后即可由起重机直接吊运至下一工序，整个翻面过程无需人工近距离辅助操作，大幅提升作业安全性的同时，单工位翻面作业节拍可压缩至传统人工辅助翻转的三分之一。设备的铰接部位采用自润滑轴承结构，长期运行无需频繁加注润滑脂，降低日常维护工作量，侧部驱动组件的输出端配置了限位缓冲结构，在回转行程的两个终点位置设置了液压缓冲阻尼，避免回转到位时的刚性冲击，保证工件翻面过程的平稳性，针对不同车间的工件处理节拍需求，还可通过调整驱动组件的传动比来适配不同的回转速度，满足不同产线的节拍匹配要求。
