定柱式悬臂起重吊运设备结构设计

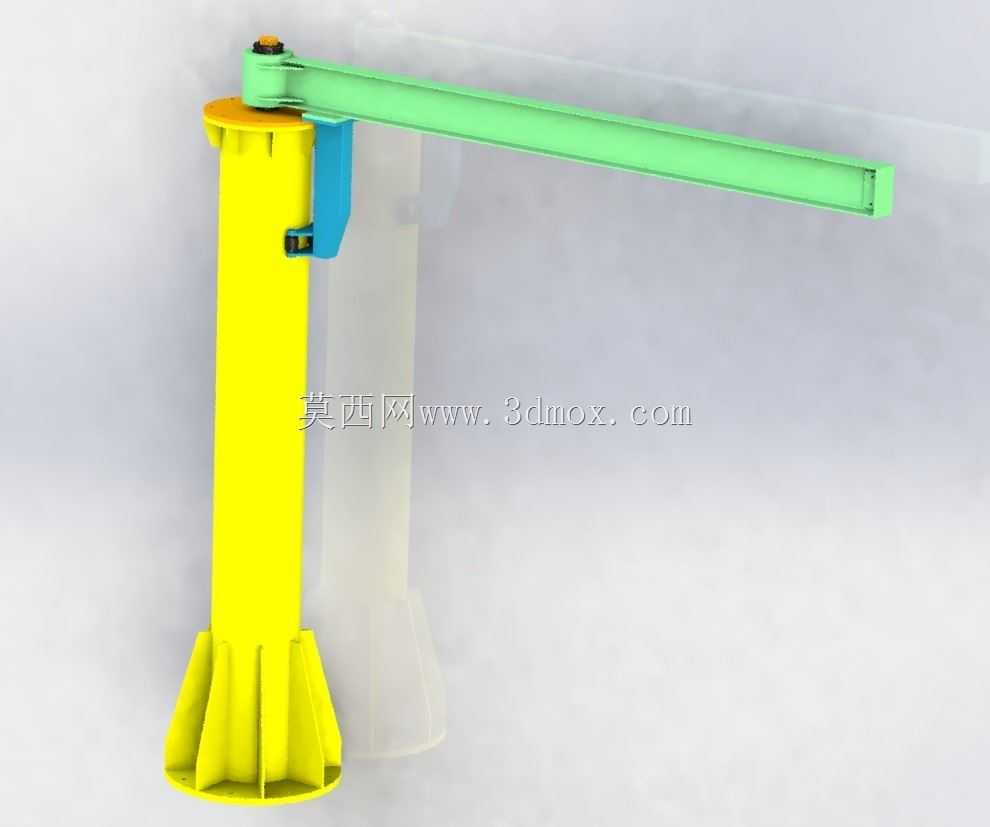

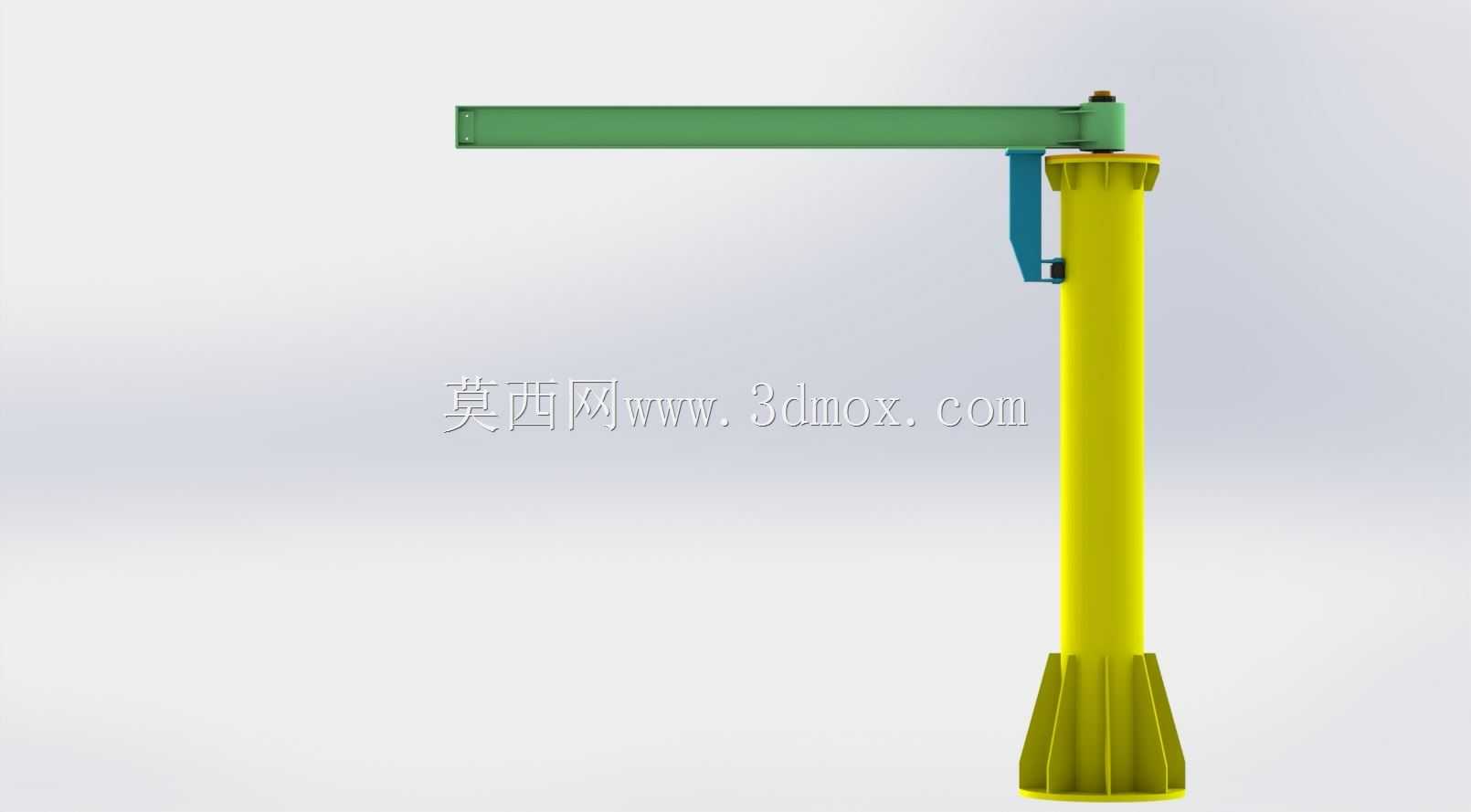

　　这款定柱式悬臂吊运设备，主要面向车间内部短距离定点物料转运场景设计，可覆盖立柱周边圆形作业区域，适配机加工工位工件上下料、仓储区域轻型货物堆垛、装配线旁零部件调运等常见作业需求，相比桥式起重机占用厂房顶部空间更小，安装无需对厂房梁柱做大规模改造，适合中小型生产车间做局部工位的起重能力补充。从结构设计逻辑来看，整体采用立柱+回转悬臂的经典布局，底部为扩口式支撑底座，通过地脚螺栓与混凝土地面刚性连接，底座做了多道加强筋结构分散承重应力，避免长期受载后出现底座变形或连接松动问题；立柱主体采用等截面箱型结构，内部预留回转支承安装位，顶部设置悬臂回转限位结构，防止悬臂过度回转碰撞周边设备。悬臂部分采用变截面箱型梁设计，

　　从根部到端部截面逐步收窄，在保证承重刚度的前提下尽可能降低悬臂自重，减少回转时的转动惯量，悬臂根部与立柱上的回转支座连接，配套手动回转驱动结构，操作人员可轻松推动悬臂在作业范围内转动，悬臂下翼缘预留电动葫芦行走轨道安装位，可匹配不同起重量的环链电动葫芦实现重物沿悬臂方向的水平移动。设计过程中重点考虑了安装边界适配性，立柱安装区域需预留不小于悬臂总长的回转半径空间，地面基础需满足对应承重等级的混凝土厚度要求，悬臂下沿距离地面的作业高度可根据实际车间层高做适配调整，避免与车间内现有管线、设备发生干涉。从功能特性上看，该设备作业覆盖范围灵活，可在覆盖半径内任意位置停留完成吊运动作，操作门槛低，

　　无需专门的起重作业资质即可完成常规轻型物料吊运，结构维护点少，仅需定期对回转支承、行走滚轮做润滑保养即可长期稳定运行。建模过程中对各连接节点的配合公差做了预留，比如回转支座与立柱的连接法兰采用配钻定位孔设计，保证现场安装时的同轴度要求，悬臂与回转支座的连接采用铰接加定位销的结构，既保证连接强度，也方便后期根据需求更换不同长度的悬臂拓展作业范围。
