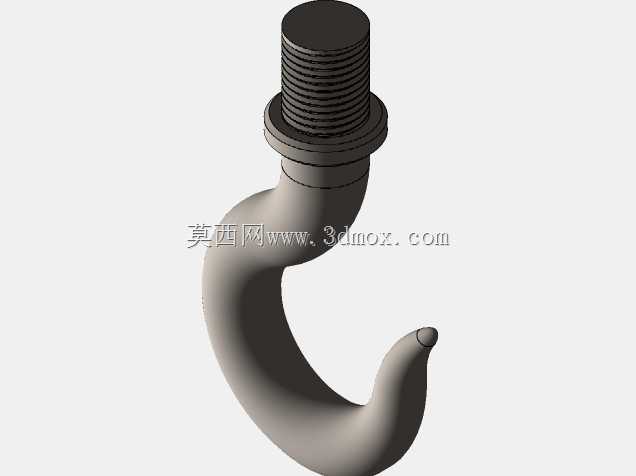

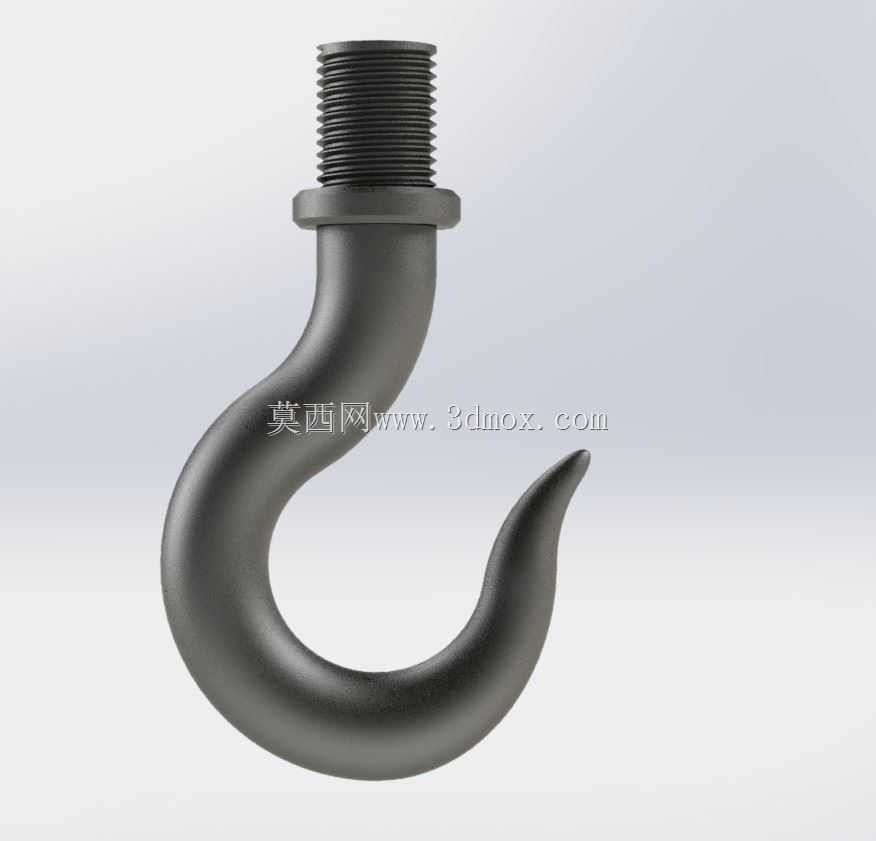

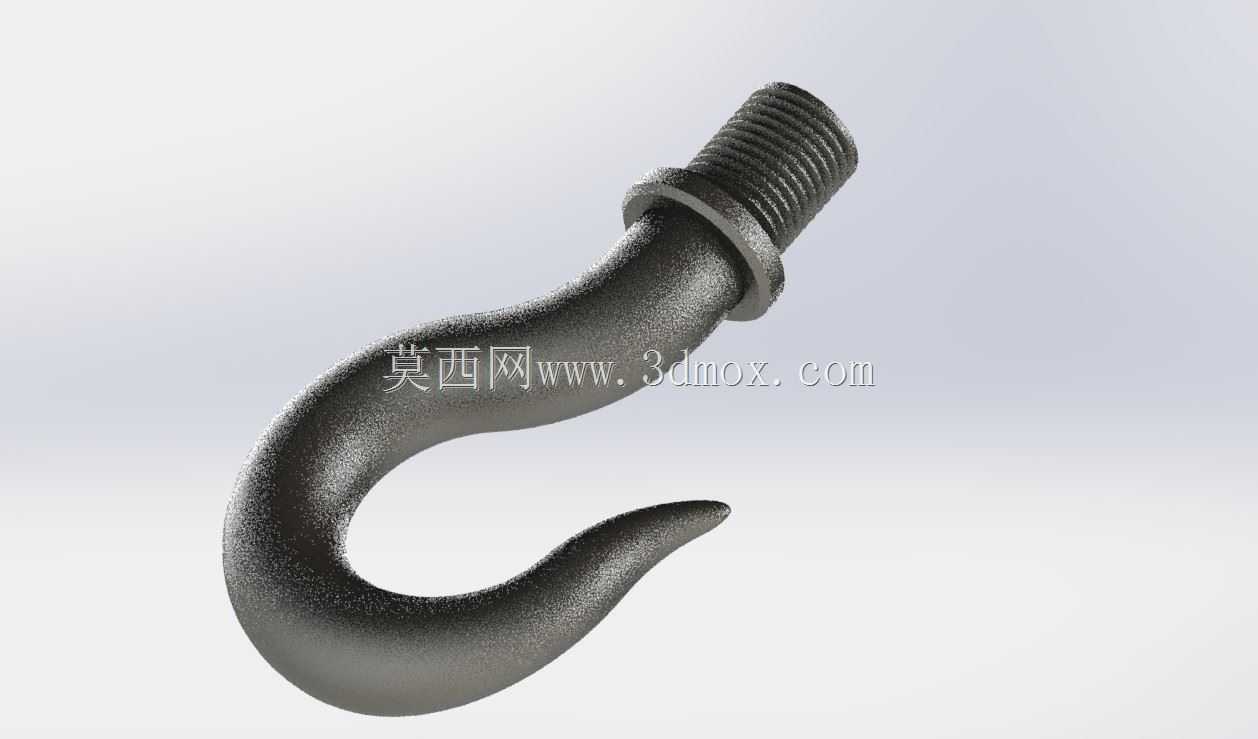

外螺纹连接式起重吊钩三维结构设计

　　这款带外螺纹安装段的起重吊钩，是起重吊装作业场景里应用极广的末端承载构件，常见于车间桥式起重机、门式起重机、小型电动葫芦、随车吊等起重设备的起升机构末端，也可配套在吊装工装、翻转吊具上作为重物挂接部件，承担起吊过程中全部吊重载荷的传递作用，是起重作业环节里直接关联作业安全的核心受力零件。从结构设计逻辑来看，整体采用模锻成型的流线型钩体曲线，钩身的弯曲弧度经过受力校核，既保证挂接钢丝绳、吊装带、卸扣时的操作便利性，又能避免载荷集中在钩身局部应力点，钩尖位置做了收窄圆滑处理，既方便穿入吊环、重物吊耳的挂接孔，又能防止吊装过程中吊索具意外滑脱。上部的外螺纹安装段是核心安装接口，配套对应的螺母、止动垫片即可将吊钩固定在起重滑车的吊钩横梁、

　　吊具连接座上，螺纹规格与钩身额定起重量匹配，螺纹根部设计了凸起的轴肩结构，安装时轴肩端面贴合安装座的承压面，既可以承担螺纹连接的轴向定位作用，又能分散螺纹根部的集中应力，避免长期受载后螺纹根部出现疲劳裂纹。钩身的截面从螺纹段往钩尖方向呈现渐变过渡，靠近螺纹连接端的截面尺寸最大，往钩尖方向逐步收窄，这种变截面设计完全匹配吊钩受载时的应力分布规律，在螺纹与钩身过渡位置，应力水平最高，因此截面做了加大处理并做圆弧过渡消除应力集中，而钩尖位置主要承担吊索具的限位作用，受力水平较低，适当收窄截面可以在保证强度的前提下降低吊钩整体自重，减少起重设备的无效载荷。在实际安装适配层面，这类螺纹式吊钩的安装边界需要重点关注几个参数：上部螺纹的公称直径、

　　螺距需要和配套的吊钩横梁安装孔、锁紧螺母完全匹配，轴肩的外径尺寸要大于安装孔直径，保证承压面有足够的接触面积，钩身的开口尺寸要适配常用吊索具、卸扣的连接尺寸，确保挂接操作时不会出现卡滞，同时钩身的整体回转半径要满足吊装作业时的摆动空间需求，避免起升过程中钩身碰撞周边设备结构。从使用场景的适配性来说，这类吊钩相比吊耳式、铰接式吊钩，安装拆卸更加便捷，更换维护时只需松开锁紧螺母即可完成拆换，非常适合需要频繁更换不同规格吊具的中小吨位起重作业场景，设计时钩身的材质通常选用高强度合金结构钢，整体经过调质处理保证足够的强度与韧性，表面做发黑或者镀锌处理提升防锈能力，适应车间、户外堆场等不同作业环境的使用需求。

　　建模过程中需要重点还原钩身的流线型曲面、螺纹段的牙型细节、轴肩的过渡圆角，这些细节不仅影响模型的外观还原度，更直接关联后续有限元受力分析时的应力计算准确性，尤其是螺纹根部、钩身弯曲段的过渡圆角，是应力集中的高发位置，建模时不能做简化省略，否则会导致后续仿真结果出现偏差，无法为实际生产设计提供有效参考。
