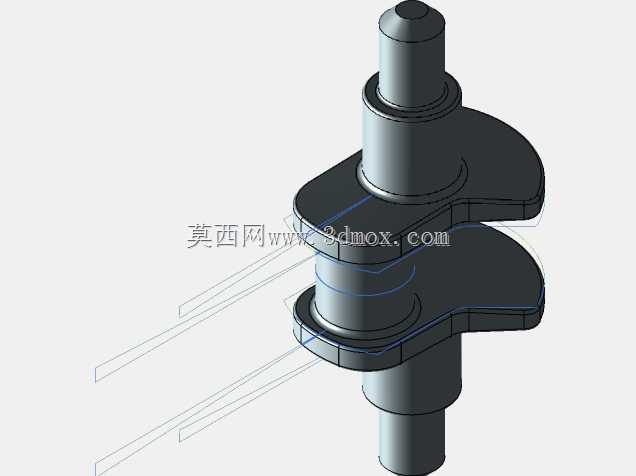

单拐式动力转换曲轴结构设计

　　这款单拐曲轴的结构设计，核心围绕小排量动力单元的动力转换需求展开，在做结构排布时，首先要明确其安装边界：主轴颈的同轴度公差需控制在0.02mm以内，两端轴段分别适配轴承内圈的安装尺寸，轴肩位置预留的退刀槽宽度严格匹配密封件的安装空间，避免装配时出现干涉。从实际应用场景来看，这类单拐曲轴常配套小型往复式动力设备、微型压缩机以及便携动力机具，在往复式发动机的工作循环里，它承接活塞连杆传递来的往复推力，通过曲柄的偏心结构将直线作用力转化为旋转扭矩输出；而在往复式压缩机的工况下，它则反向承接电机输入的旋转动力，带动活塞做往复压缩动作，两种工况下的受力方向完全相反，设计时针对曲柄销的受力面做了差异化的圆角过渡处理，降低应力集中带来的疲劳断裂风险。

　　在功能特性的考量上，主轴颈与曲柄销的平行度是核心精度指标，设计时将两者的中心距误差控制在0.015mm范围内，避免运转时出现连杆卡滞、磨损加剧的问题；曲柄的配重结构做了偏心优化，针对单拐结构的动平衡特性，在曲柄扇形块的外侧预留了去重调整区域，实际生产时可通过动平衡测试铣削多余配重，将运转时的径向振动控制在允许范围内。设计过程中没有采用复杂的多拐结构，是因为配套的小型动力单元仅需要单缸做功的动力转换路径，简化结构的同时能降低加工难度，轴段上的卡簧槽、密封槽位置都经过装配路径校核，确保轴承、油封、连杆组件能依次顺利装配，不会出现零件无法装入的问题。从安装适配性来看，两端主轴颈的直径尺寸统一，可适配同规格的深沟球轴承，降低备件的采购与储备成本，曲柄销的直径匹配常用的小型连杆小头衬套尺寸，无需定制特殊规格的连接件，能直接适配现有成熟的配套零件体系。在结构强度校核阶段，针对做功冲程的最大爆发压力做了有限元受力分析，曲柄与主轴颈连接的圆角位置做了R2的圆弧过渡，避免直角结构带来的应力集中，确保在额定转速下长期运转不会出现轴颈断裂、曲柄变形的问题，同时轴颈表面的粗糙度要求控制在Ra0.8以内，减少运转时的摩擦损耗，提升整体传动效率。
