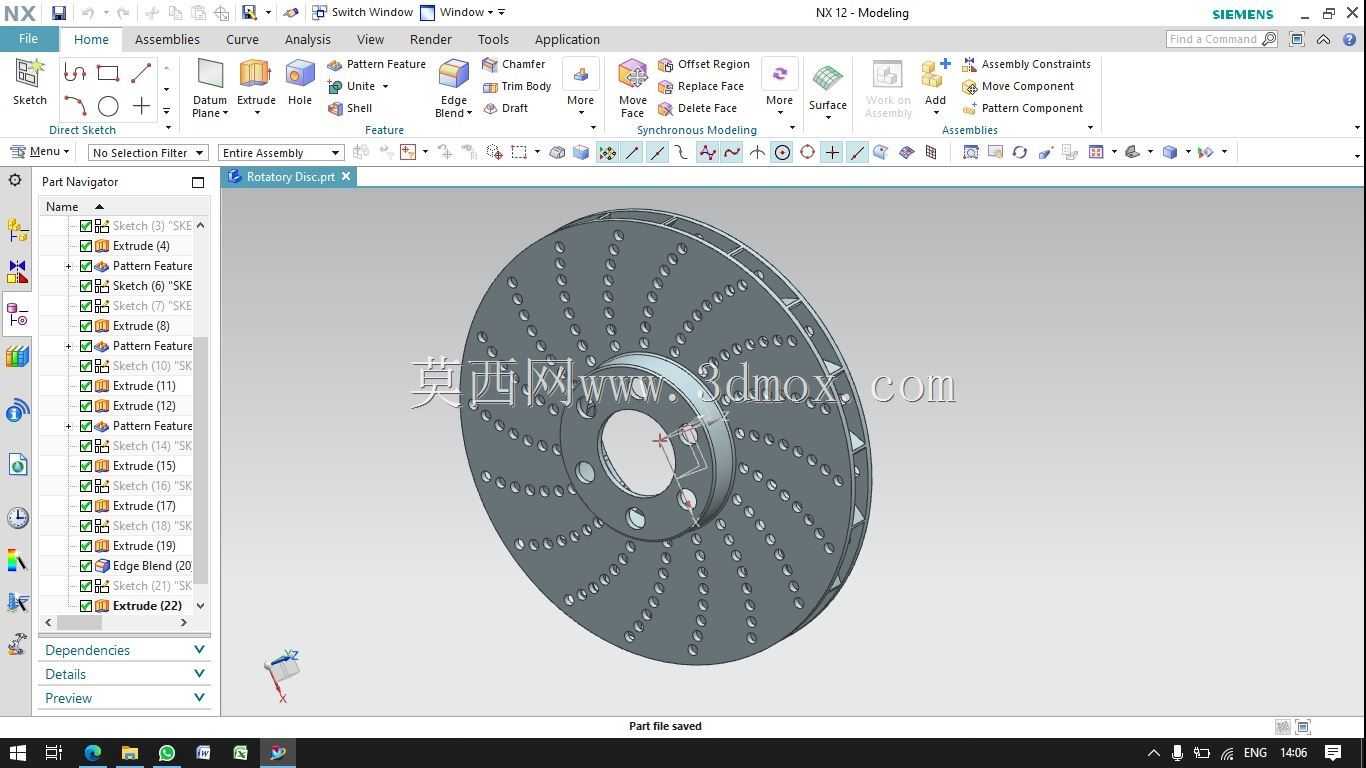

盘式制动器用NX旋转制动盘结构设计

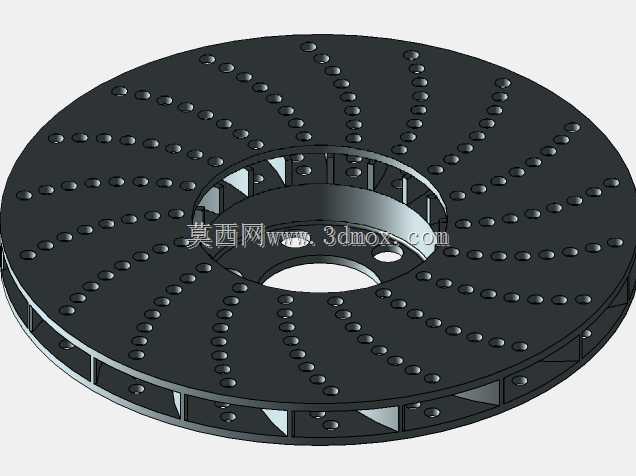

　　这款旋转盘是盘式制动系统的核心执行部件，主要应用在需要精准减速、稳定驻车的传动场景中，常见于轨道交通走行部、中小型工程机械传动端、精密输送设备的制动工位，也可适配非标自动化设备的急停制动单元，核心作用是通过与制动卡钳的配合，将转轴的旋转动能转化为摩擦热能耗散，实现转轴转速的可控降低或完全锁止。从结构设计逻辑来看，整个盘体采用环形辐板式结构，中心设置带定位台阶的安装孔，可直接与转轴轴端配合，通过周向均匀分布的紧固孔实现与轴端法兰的刚性连接，安装时需保证盘体端面与转轴轴线的垂直度公差控制在0.05mm以内，避免制动过程中出现偏磨、抖动问题。盘体的摩擦工作面上设计了多组径向排布的散热孔与导流槽，一方面可以在高速旋转时带动空气形成径向对流，

　　快速带走摩擦产生的热量，避免长时间制动导致盘面温度过高出现热衰退，另一方面也能及时排出摩擦过程中产生的磨屑，减少磨屑在摩擦面间的研磨损耗，延长摩擦片与盘体的使用寿命。盘体外缘周向均匀设置的凸台结构，可配合转速传感器实现转轴转速的实时采集，为制动系统的闭环控制提供转速反馈信号，无需额外加装测速齿盘，简化了制动端的整体结构。设计过程中需要重点控制盘体的厚度均匀性，摩擦工作面的平面度公差需达到IT7级，保证制动时卡钳两侧的摩擦片能够与盘面完全贴合，避免局部接触导致的制动力矩波动。安装边界方面，盘体的外径尺寸需要匹配对应卡钳的摩擦片有效接触半径，中心安装孔的公差带采用H7级配合，既保证与转轴的同轴度要求，也方便现场拆装维护。

　　盘体背部的环形凸台结构可作为安装定位基准，装配时与法兰端面贴合后再锁紧紧固件，能有效避免盘体安装后出现端面跳动超标的问题。在实际工况适配中，这类制动盘可根据不同的制动力矩需求调整盘面厚度与散热孔的排布密度，针对重载制动场景可适当增加盘体厚度提升热容量，针对高频启停的轻载场景可优化散热孔结构降低风阻与转动惯量，减少制动过程中的能量损耗。
