双耳铰接式立式支撑固定支座结构

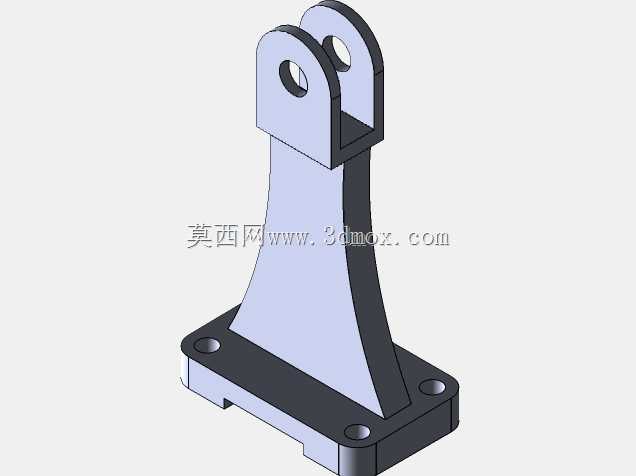

　　这类双耳铰接立式支撑支座，多应用在需要实现小角度摆动连接的工业设备场景中，常见于自动化生产线的连杆传动端、检测设备的探头摆臂支撑、轻工机械的活动构件连接位置，核心作用是为配套的摆动杆件提供稳定的底部固定基础，同时通过顶部的双耳铰接结构，允许连接的杆件沿销轴轴线做定角度回转，避免刚性连接在设备运行振动、构件微量位移时产生的应力集中问题。从结构设计逻辑来看，底部采用带安装孔的方形法兰底座，四个沉头安装孔均匀分布在底座四角，安装时可通过内六角螺栓将支座整体固定在设备安装基面，沉孔设计能够让螺栓头完全埋入底座平面，不会突出表面干涉其他构件的运动路径，底座底部还设置了定位凸台，安装时可先卡入设备基面的预加工定位槽，快速完成安装位置的找正，

　　减少现场装配的调整时间。中间的支撑段采用变截面弧形过渡设计，并非等截面直杆结构，这种设计一方面是通过流线型的截面变化降低应力集中系数，在支座承受径向摆动载荷时，应力能够顺着弧形轮廓均匀分散，不会在底座与支撑段的连接直角处出现应力断裂风险；另一方面弧形收窄的支撑段能够减少支座整体的材料用量，在保证结构强度的前提下降低自重，对于需要频繁移动的便携检测类设备来说，这种轻量化设计的优势尤为明显。顶部的双耳铰接结构是整个支座的核心功能区，两个平行的耳板上同轴加工有销轴安装孔，孔位的同轴度公差控制在0.02mm以内，能够保证销轴穿入后转动顺畅无卡滞，耳板的厚度根据常规铰接载荷做了匹配设计，能够承受常规工况下的径向剪切力，不会出现耳板变形、

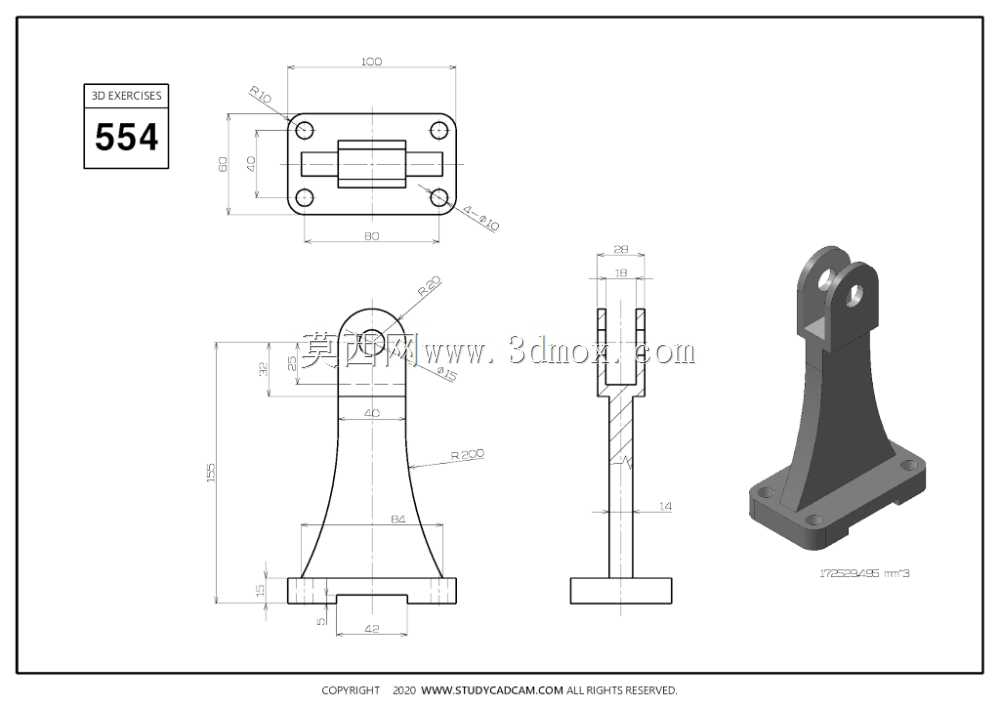

　　销轴孔磨损过快的问题。从安装边界尺寸来看，底座的安装孔距适配行业内通用的安装基面规格，不需要额外做安装面的改造即可直接替换同类型的老旧支座，顶部耳板的间距也符合常规铰接杆件的连接端尺寸，配套销轴可以直接选用标准件，不需要单独定制加工。在实际建模过程中，这类支座的建模重点在于弧形支撑段的曲面过渡处理，需要保证曲面与底座、顶部耳板的连接位置完全相切，避免出现棱边导致的应力集中，同时沉头孔的深度、销轴孔的倒角都需要按照机械加工的实际工艺要求设置，保证模型导出的工程图能够直接用于生产加工，不会出现工艺无法实现的结构。这类支座虽然属于小型基础零部件，但在整套设备的传动链路中起到的作用十分关键，一旦支座出现变形或者销轴孔磨损超差，会直接导致整个摆动机构的运动精度下降，严重时甚至会出现构件卡滞、设备停机的问题，因此在设计阶段就需要对不同工况下的载荷做有限元校核，确认支撑段的截面厚度、耳板的强度都能满足长期运行的要求。
